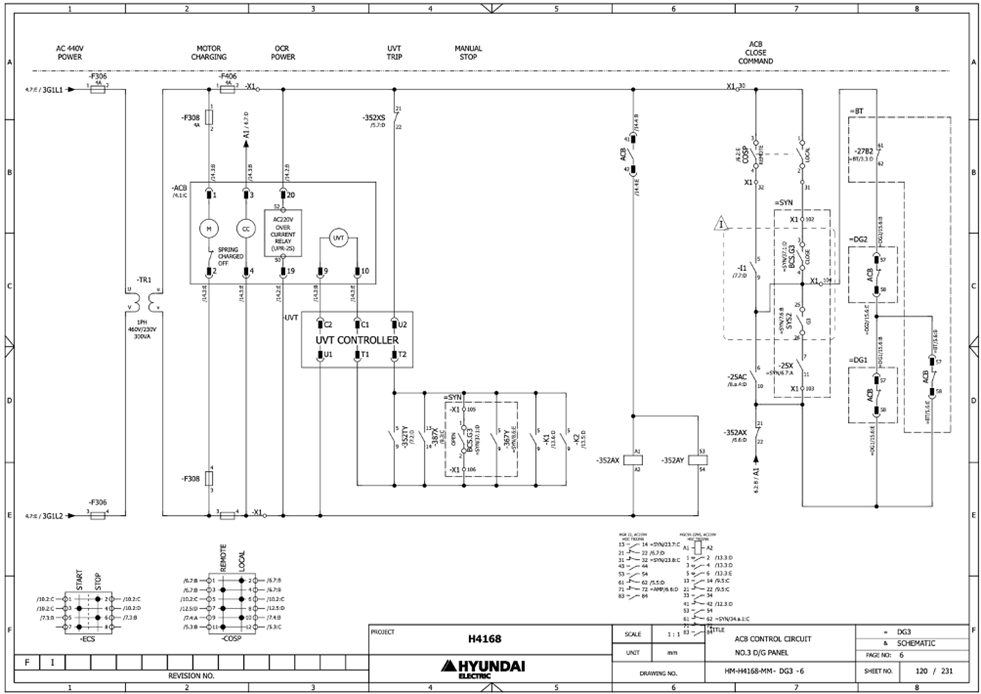

Визначте, яке живлення отримує контролер котушки низької напруги автоматичного вимикача генератора за наведеною електричною схемою керування?

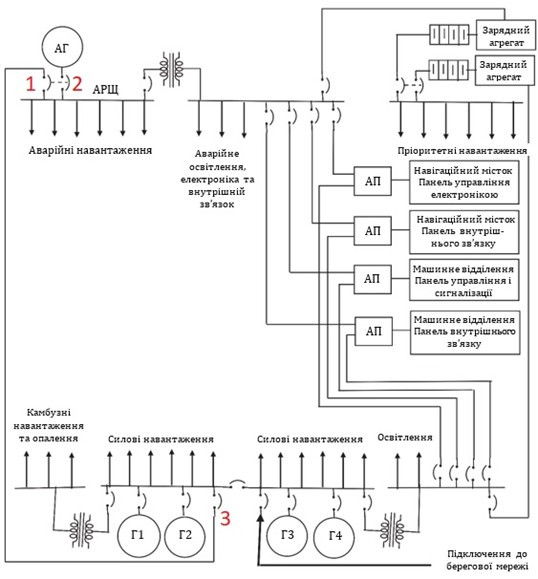

На рисунку зображена структура електроенергетичної системи судна, де прийняті наступні скорочення: АГ - аварійний генератор; АП - автоматичний перемикач; АРЩ - аварійний розподільчий щит; Г1-4 - генератори 1-4. У якому стані повинні знаходитись автоматичні вимикачі 1, 2 та 3 у нормальному режимі роботи електроенергетичної системи на ходу судна?

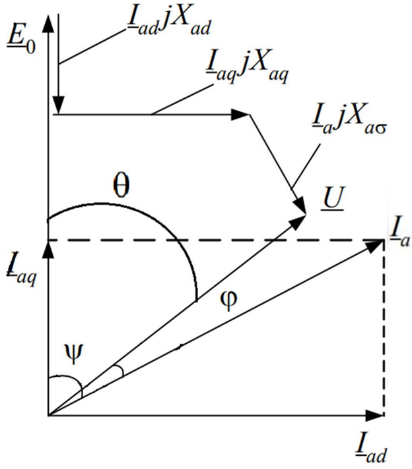

З векторної діаграми явнополюсного синхронного генератора витікає зв'язок поміж кутами , де - кут навантаження. Між якими векторами на векторній діаграмі вказують кут навантаження ?

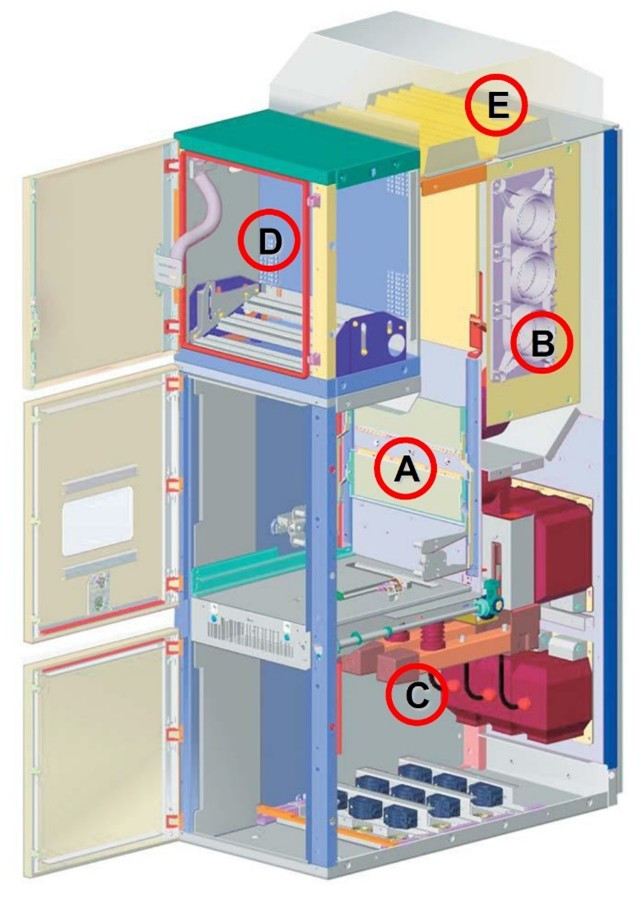

Яке обладнання розташовується у відсіку «А» секції типового високовольтного розподільчого щита, зображеного на рисунку?

Якому з нижче вказаних способів пуску електричного двигуна постійного струму з незалежним збудженням відповідає характеристика, що зображена на наведеному рисунку?

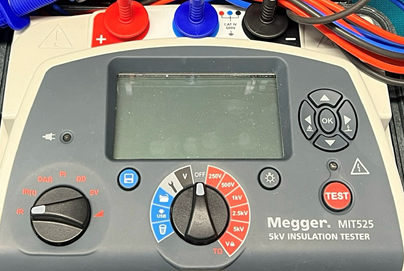

Для визначення стану ізоляції існує декілька різних методів виміру опору ізоляції. Для високовольтного обладнання рекомендується проводити тест з визначенням індексу поляризації (PI – polarization index test). Яке з нижче приведених визначень відповідає цьому методу?

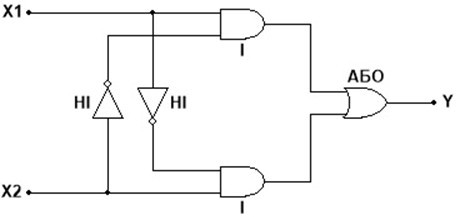

Яку логічну функцію реалізує схема на рисунку?

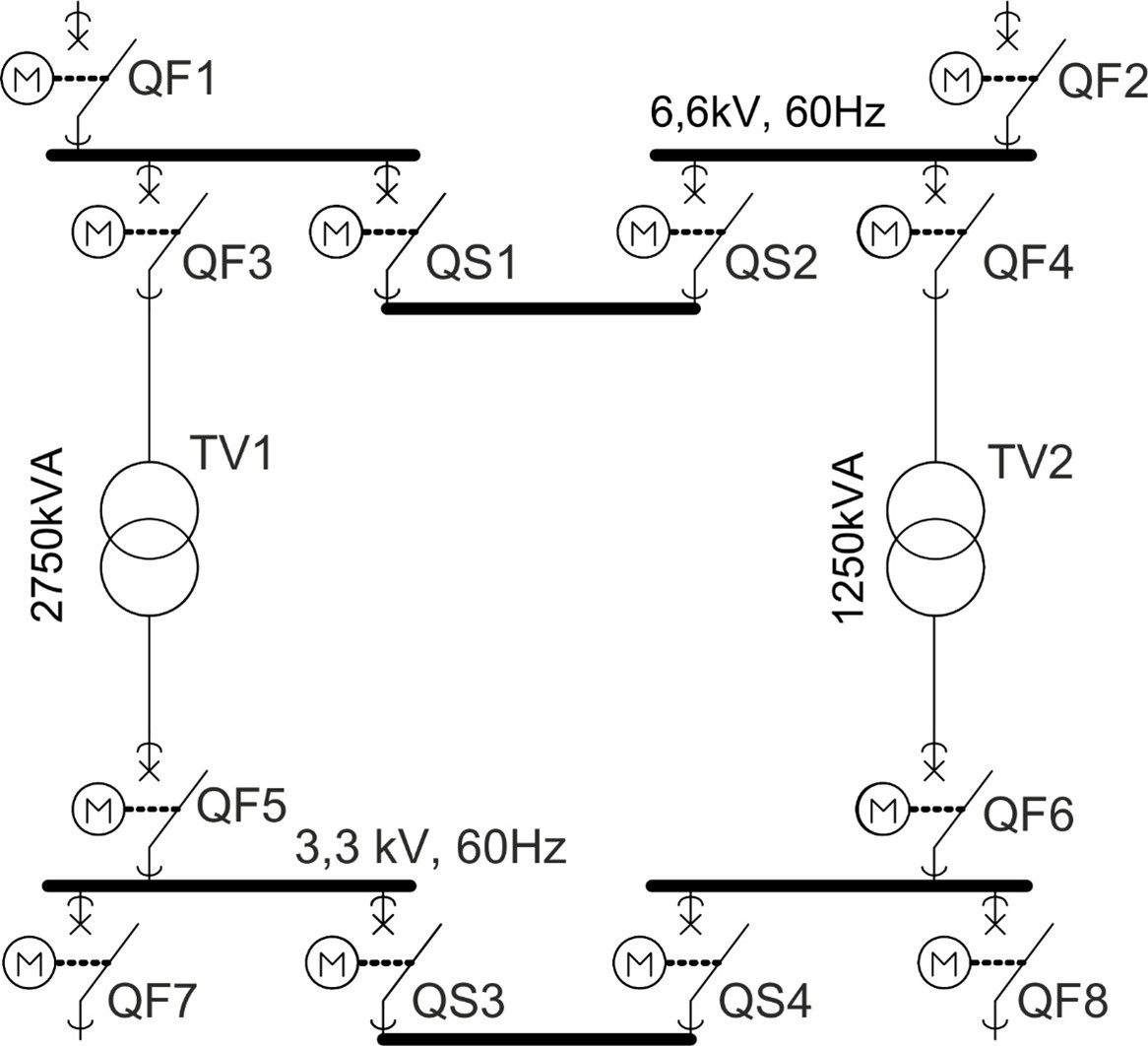

На схемі, що представлена на рисунку, трансформатор TV2 знеструмлений, а автоматичні вимикачі QF4 та QF6 вимкнені (Open) та заземлені. Усі інші автоматичні та секційні вимикачі ввімкненні (Close). Яка дія буде наступною з точки зору дотримання заходів безпеки підчас безпечного введення в дію трансформатору TV2 після: 1. Від'єднання QF6 від заземлення, блокування ввімкнення та попереджувальні повідомлення "Не вмикати, працюють люди!" залишаються; 2. Розблокування та зняття заземлення QF4 та шинопроводів, скидання всіх реле захисту?

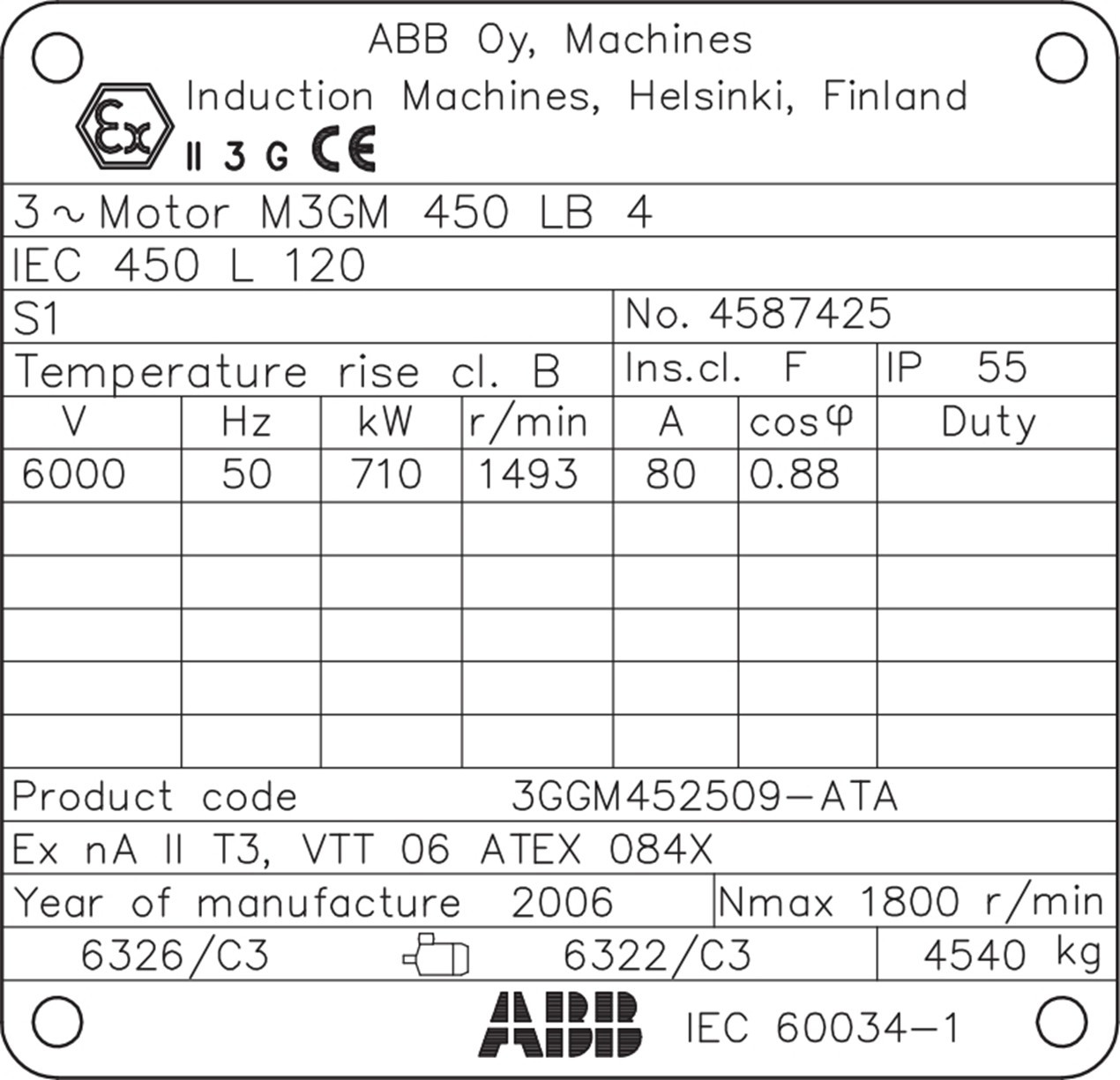

На рисунку показаний шильд високовольтного двигуна, що використовується в гребних електричних установках з перетворювачами частоти. Що означає позначка "Ex nA" у відповідності до вимог використання в небезпечних зонах?

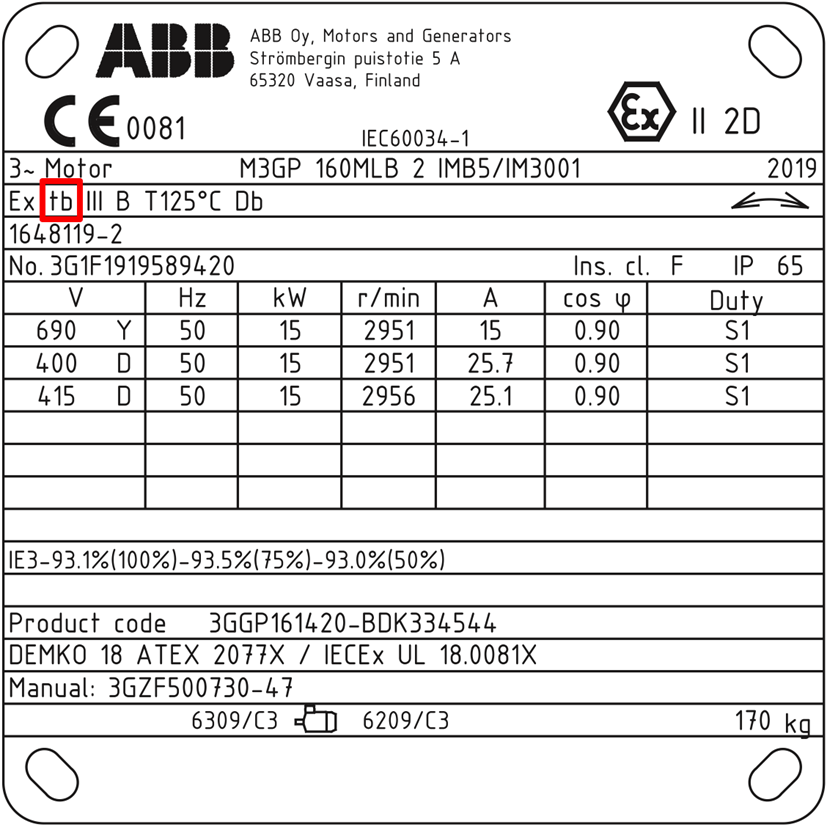

На рисунку зображено паспортні дані електродвигуна який встановлений в вибухонебезпечному приміщені. Якому типу захисту відповідає маркування “tb”?
