Значення коефіцієнта чутливості МСЗ трансформатора при значеннях трифазних струмів к.з. на стороні високої напруги трансформатора та на стороні низької напруги трансформатора
=9,326 кА
=0,693 кА, при струмі спрацювання МСЗ трансформатора
=131,5 А становить
Виберіть правильну відповідь:
Струм спрацювання МСЗ лінії ( яка живить два двигуна з номінальними струмами ,
,
),
=128,35 А та
=50,99 А становить в А (результат заокруглити до цілих)

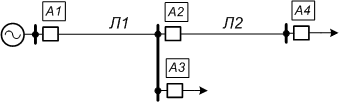

Для максимального струмового захисту A2 лінії Л2 мережі, наведеної на рисунку, розрахувати коефіцієнт чутливості. Струми спрацювання максимальних струмових захистів А1 та А2 відповідно становлять: Iс.з.А1 = 850 A, Iс.з.А2 = 720 A.Значення струмів трифазних к.з. у відповідних точках мережі для різних режимів становлять: I(3)к.з.мін.К1 = 1950 A, I(3)к.з.макс.К1 = 2100 A, I(3)к.з.мін.К2 = 1500 A, I(3)к.з.макс.К2 = 1700 A
Час спрацювання максимального струмового захисту від міжфазних к.з. понижувального трансформатора вибирають
Автоматичний вимикач не може спрацьовувати під час перевантажень
Для лінії Л1 мережі, наведеної на рисунку, визначити струм спрацювання струмової відсічки А1 Iс.з.A1, прийнявши значення коефіцієнта відлагодження kвідл = 1,2.
Значення струмів трифазних к.з. у відповідних точках мережі для різних режимів наведені у таблиці:
| Точка к.з. К1 | Точка к.з. К2 | Точка к.з. К3 | |
| 1-й режим | 4700 A | 3000 A | 1700 A |
| 2-й режим | 4800 A | 3500 A | 2000 A |
| 3-й режим | 5000 A | 3600 A | 2500 A |
Автоматичне повторне ввімкнення лінії діє у випадку
Яка з вимог до виконання пристроїв релейного захисту є хибною
Визначити струм спрацювання захисту від перевантаження трансформатора потужністю 16 МВА. Захист встановлений на стороні високої напруги трансформатора, яка складає 115 кВ. Прийняти значення коефіцієнта відлагодження kвідл = 1,1, коефіцієнта повернення kпов = 0,85.
Для лінії Л1 мережі, наведеної на рисунку, визначити струм спрацювання струмової відсічки з витримкою часу А1, коли відомо, що струм спрацювання струмової відсічки без витримки часу лінії Л2 становить I Ic.з.А2 = 3000 A, струм спрацювання струмової відсічки з витримкою часу лінії Л2 I IIc.з.А2 = 2800 A. Прийняти значення коефіцієнта відлагодження kвідл = 1,05.
