Основи релейного захисту та автоматики електроенергетичних систем [03126]
Looking for Основи релейного захисту та автоматики електроенергетичних систем [03126] test answers and solutions? Browse our comprehensive collection of verified answers for Основи релейного захисту та автоматики електроенергетичних систем [03126] at vns.lpnu.ua.
Get instant access to accurate answers and detailed explanations for your course questions. Our community-driven platform helps students succeed!
Пристрій релейного захисту спрацьовує
Захист з абсолютною селективністю можевиконувати функції
До пошкоджень в електроенергетичній системі відносять
Визначити коефіцієнт чутливості поздовжнього диференційного захисту лінії, коли відомо що, розрахункове первинне значення трифазного к.з. в точці К1 (див. рисунок) у разі живлення від системи С1 становить Iк.з.С1 = 2000 A, від системи С2 - Iк.з.С2 = 1900 A, вторинне значення уставки струму спрацювання реле КА Iс.р = 6 А. Коефіцієнти трансформації трансформаторів струму становлять kTA = 800/5.

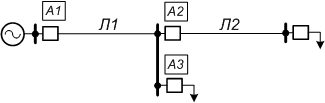

Для лінії Л1 мережі, наведеної на рисунку, визначити струм спрацювання струмової відсічки А1 Iс.з.A1, прийнявши значення коефіцієнта відлагодження kвідл = 1,2.
Значення струмів трифазних к.з. у відповідних точках мережі для різних режимів наведені у таблиці:
| Точка к.з. К1 | Точка к.з. К2 | Точка к.з. К3 | |
| 1-й режим | 4700 A | 3000 A | 1700 A |
| 2-й режим | 4800 A | 3500 A | 2000 A |
| 3-й режим | 5000 A | 3600 A | 2500 A |
Для лінії Л2 мережі, наведеної на рисунку, визначити час спрацювання tA2 максимального струмового захисту А2. Часи спрацювання захистів A1, A3 та A4 відповідно становлять tA1 = 2,2 c, tA3 = 1,5 c, tA4 = 1,2 c. Прийняти значення ступені селективності Δt = 0,5 с.
Параметрами спрацювання струмової відсічки без витримки часу від міжфазних к.з. понижувального трансформатора є
Функцію струмової відсічки автоматичний вимикач може виконувати за допомогою
Чутливість захисту від міжфазних к.з. в основному перевіряється в наступних режимах
Номінальний струм плавкої вставки запобіжника для захисту лінії від перевантаження вибирають за умови
