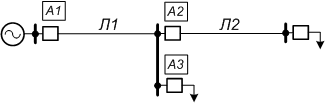

Для лінії Л1 мережі, наведеної на рисунку, струм спрацювання струмової відсічки A1 становить I_с.з.А1 = 3200 А. Визначити коефіцієнт чутливості струмової відсічки A1.

Значення струмів трифазних к.з. у відповідних точках мережі для різних режимів наведені у таблиці:

Для лінії Л2 мережі, наведеної на рисунку, визначити струм спрацювання максимального струмового захисту А2 I_с.з.A2. Струм спрацювання максимального струмового захисту А1 становить I_с.з.A1 = 650 А, максимальні робочі струми ліній Л1 та Л2 відповідно становлять I_{роб.макс.Л1} = 350 А, I_{роб.макс.Л2} = 250 А. Прийняти значення коефіцієнта відлагодження k_відл = 1,2, коефіцієнта самозапуску k_{сам.зап} = 1,8, коефіцієнта повернення k_пов = 0,85

Коефіцієнт повернення у формулі для розрахунку струму спрацювання максимального струмового захисту лінії електропересилання є величиною

Для лінії Л1 мережі, наведеної на рисунку, визначити струм спрацювання максимального струмового захисту А1 I_с.з.A1. Струм спрацювання максимального струмового захисту А2 становить I_с.з.A2 = 600 А, максимальні робочі струми ліній Л1 та Л2 відповідно становлять I_{роб.макс.Л1} = 280 А, I_{роб.макс.Л2} = 200 А. Прийняти значення коефіцієнта відлагодження k_відл = 1,4, коефіцієнта самозапуску k_{сам.зап} = 2,5, коефіцієнта повернення k_пов = 0,8

Для лінії Л1 мережі, наведеної на рисунку, струм спрацювання струмової відсічки A1 становить I_с.з.А1 = 3200 А. Визначити коефіцієнт чутливості струмової відсічки A1.

Значення струмів трифазних к.з. у відповідних точках мережі для різних режимів наведені у таблиці:

Визначити струм у вимірному органі поздовжнього диференційного захисту лінії (в реле КА) за ідеальних трансформаторів струму під час к.з. в точці К1 (див. рисунок). Струми к.з. від систем С1 та С2 відповідно становлять I_к.з.С1 = 1000 A, I_к.з.С2 = 1200 A. Коефіцієнти трансформації трансформаторів струму становлять k_TA = 400/5.

Визначити коефіцієнт чутливості поздовжнього диференційного захисту лінії, коли відомо що, розрахункове первинне значення трифазного к.з. в точці К1 (див. рисунок) у разі живлення від системи С1 становить I_к.з.С1 = 1800 A, від системи С2 - I_к.з.С2 = 1200 A, вторинне значення уставки струму спрацювання реле КА I_с.р = 5 А. Коефіцієнти трансформації трансформаторів струму становлять k_TA = 600/5.

Для максимального струмового захисту A1 лінії Л1 мережі,  наведеної на рисунку, розрахувати коефіцієнт чутливості. Струми спрацювання максимальних струмових захистів А1 та А2 відповідно становлять: I_с.з.А1 = 900 A, I_с.з.А2 = 750 A.Значення струмів трифазних к.з. у відповідних точках мережі для різних режимів становлять: I⁽³⁾_{к.з.мін.К1} = 2000 A, I⁽³⁾_{к.з.макс.К1} = 2200 A, I⁽³⁾_{к.з.мін.К2} = 1500 A, I⁽³⁾_{к.з.макс.К2} = 1900 A

Для лінії Л2 мережі, наведеної на рисунку, струм спрацювання струмової відсічки A2 становить I_с.р.А2 = 1,8 А. Визначити коефіцієнт чутливості струмової відсічки A2.

Значення струмів в реле під час трифазних к.з. у відповідних точках мережі для різних режимів наведені у таблиці:

Під час спрацювання автоматичних вимикачів можливе виникнення неповнофазних режимів
