Casella 3: Camp elèctric màxim (en V/m) amb el signe corresponent.
Casella 4: Barrera Schottky (en eV)
PROBLEMA 1 (LLIURAR PER ESCRIT).La capacitat d'un díode de barrera Schottky format per un contacte d'or i GaAs tipus N ve donada per la relació 1/Cs2=208000−208000·V on Cs ve expressat en microfarads i V en volts.
Si prenem 0,1 cm2 per a la secció de la junció, calculeu (sense voltatge de polaritzacio)

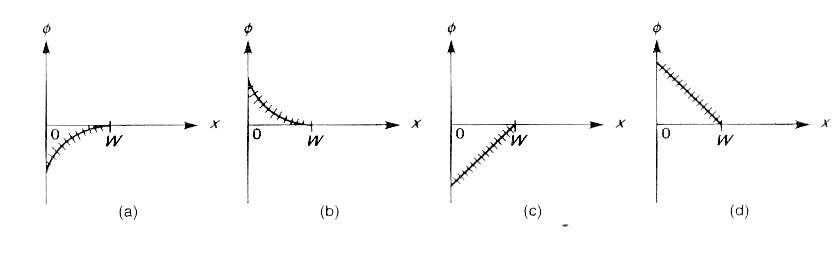

Casella 1. El potencial de construcció en valor absolut (expressat en Volts)

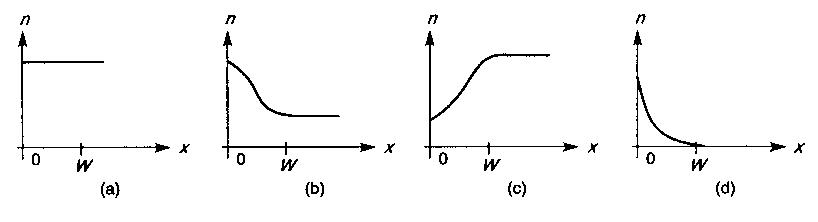

Casella 2. L'amplada de la zona de deplexió

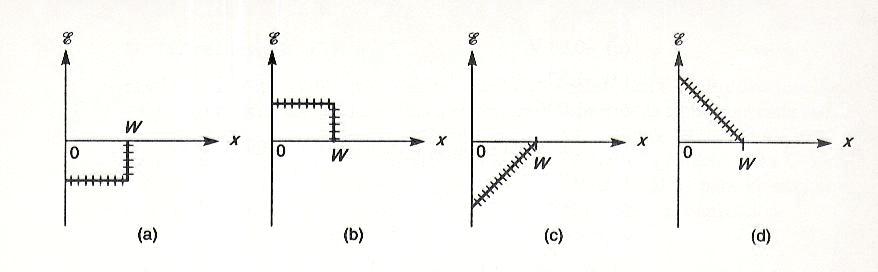

Casella 3. Camp electric màxim.
Casella 4. L'alçada de la barrera Schottky
DADES:
eΦAu=5,1 eV
eχGaAs=4,07 eV
ϵ0=8,854 ·10−12 F /m ϵr(GaAs)=12,4
Casella 2: Amplada de la zona de buidament (en micres)

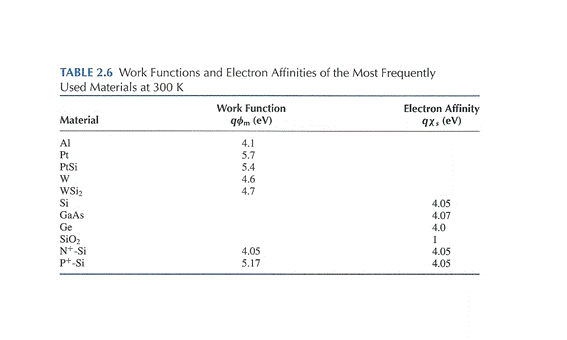

A la taula següent trobaràs els valors d'alguns paràmetres de certs materials.
Tria les frases que creguis encertades.

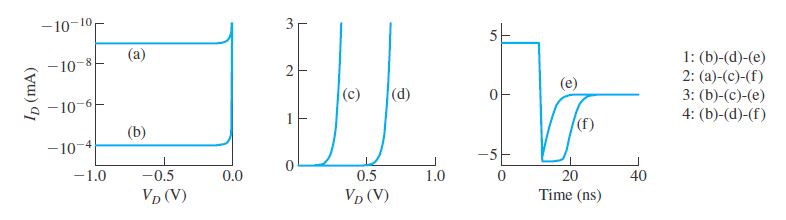

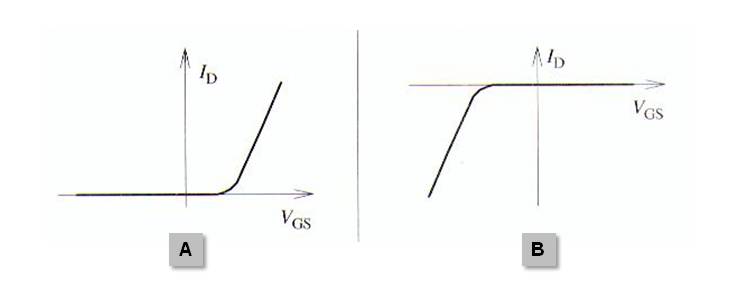

La figura anterior presenta parelles de corbes I(V) que en cada cas (polaritzacíó inversa, polarització directa i commutació) corresponen o bé a un díode PN o bé a un díode Schottky.
Tria la combinació de gràfics que correspongui al mateix tipus de dispositiu, i digues si consideres que és una junció PN o Schottky.
Calcula quina és l'amplada de la zona de buidament en la regió N d'una junció metall semiconductor, a temperatura ambient, si la funció de treball del metall és ФM= 5,83 eV, la del semiconductor ФS= 3,6 eV, el semiconductor és tipus N dopat amb una concentració d'impureses donadores ND= 15·1014 cm-3, i la junció està polaritzada en invers a un potencial de 1,7 voltsDona la resposta en micres.DADESkT = 26 meVMC=2.5E19 cm-3Pemitivitat relativa del Si =12
Permitivitat del buit=8.85E-14 F/cm

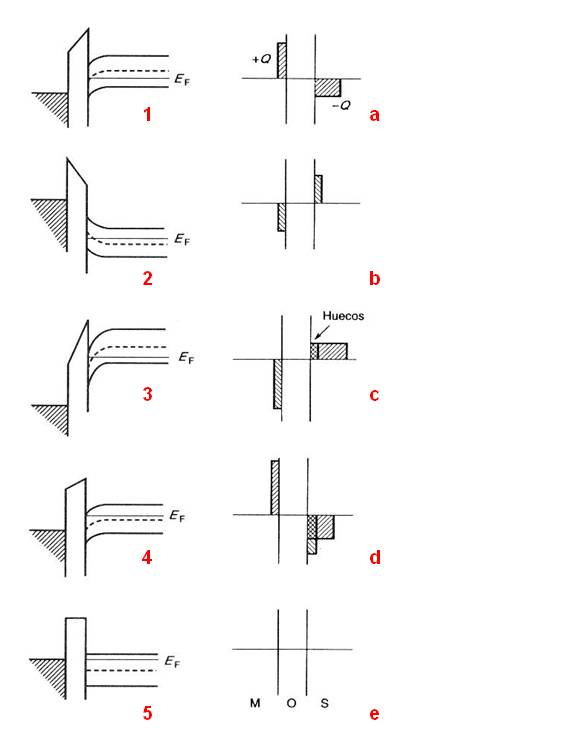

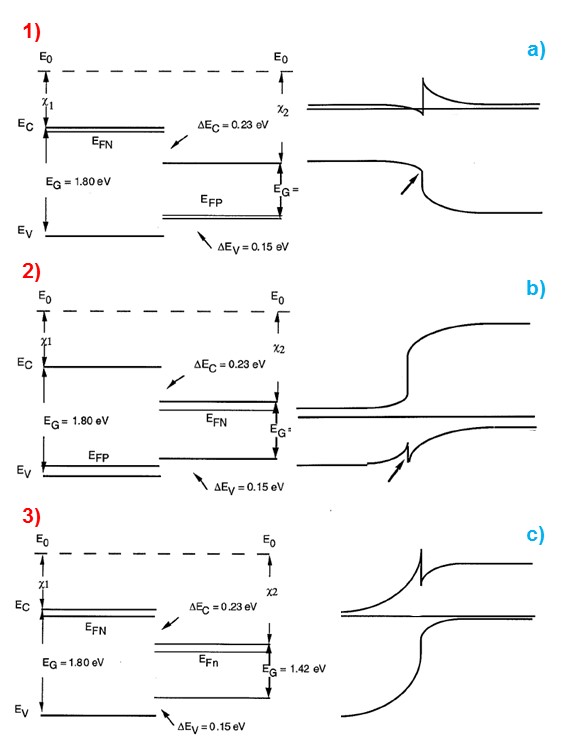

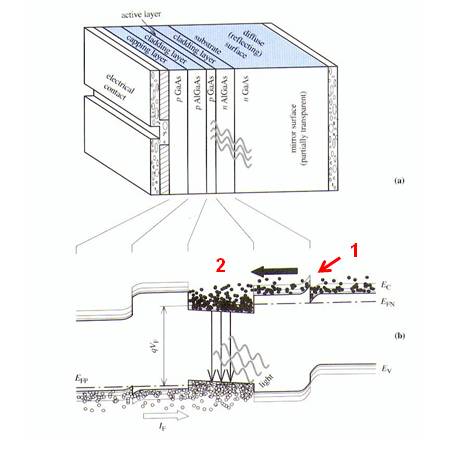

Les figures de l'esquerra presenten els diagrames de bandes de dos semiconductors abans de posar-los en contacte, i les figures de la dreta corresponen als possibles diagrames de l'estructura de bandes en equilibri.
Correlaciona adientment les dues columnes.

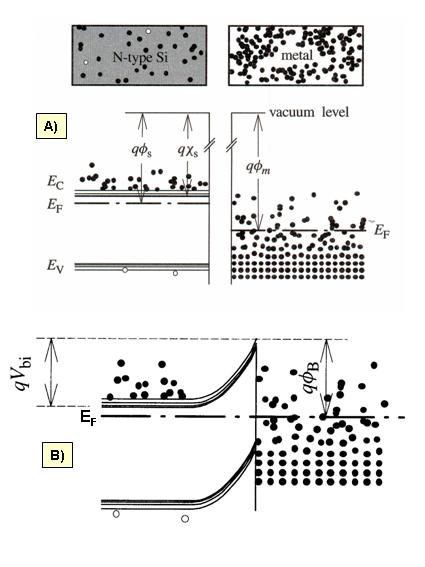

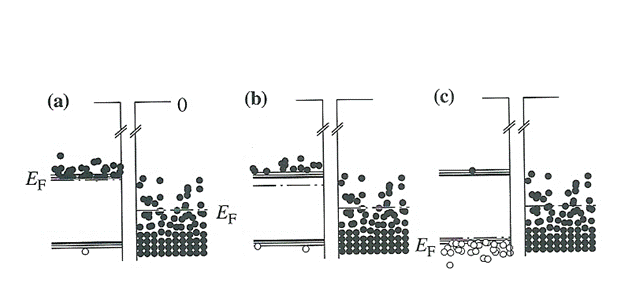

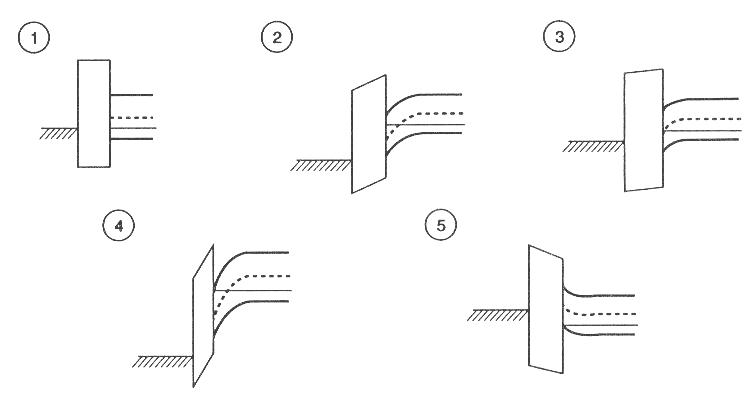

La figura presenta el diagrama de bandes de tres possibles juncions semiconductor-metall abans de posar-los en contacte.
Digues si donaran lloc a un contacte Schottky rectificador o a un contacte òhmic.
