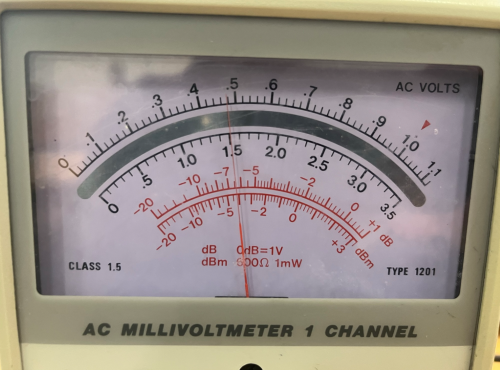

Acul indicator al unui Milivoltmetru de AC este poziționat ca în figura 1.

Selectorul de scară este pe poziția 30 V (tensiunea cap de scară este 30 V).

Să se determine tensiunea indicată de voltmetru (exprimată în mV).

Atenție! Să se introducă în căsuța de răspuns valoarea tensiunii în mV!

Observație: Dacă acul indicator, pe scara pe care se face măsurătoarea, nu este exact în dreptul unei subdiviziuni, se va considera că este poziționat în dreptul subdiviziunii de care este mai aproape.

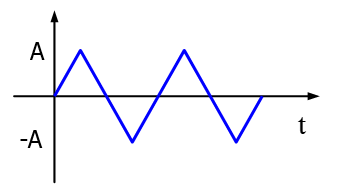

La intrarea unui voltmetru de curent alternativ non-true RMS, cu redresor dubla alternanta si conversie la valori efective pentru semnal sinusoidal, se aplica semnalul triunghiular simetric din figura, care are amplitudinea A = 190 V.

Sa se determine indicatia voltmetrului.

Atentie! Sa se exprime rezultatul in volti !

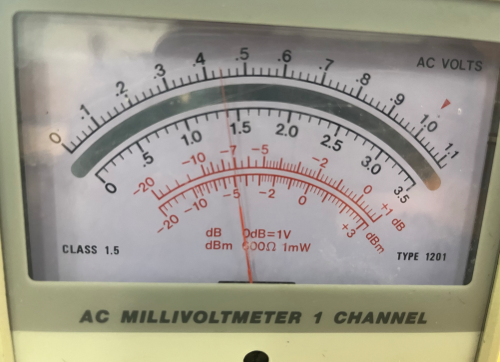

Acul indicator al unui Milivoltmetru de AC este poziționat ca în figura 1.

Selectorul de scară este pe poziția -20dBm.

Să se determine tensiunea indicată de voltmetru (exprimată în dBm).

Observație: Dacă acul indicator, pe scara pe care se face măsurătoarea, nu este exact în dreptul unei subdiviziuni, se va considera că este poziționat în dreptul subdiviziunii de care este mai aproape.

La intrarea unui voltmetru de curent alternativ non-true RMS, cu redresor dubla alternanta si conversie la valori efective pentru semnal sinusoidal, se aplica semnalul triunghiular simetric din figura, care are amplitudinea A = 104 V.

Sa se determine indicatia voltmetrului.

Atentie! Sa se exprime rezultatul in volti !

Pentru măsurarea tensiunilor există 3 tipuri de voltmetre:

 - voltmetru de curent continuu (DC);

 - voltmetru de curent alternativ (AC);

 - voltmetru de  AC+DC

Ce valoare va indica  un voltmetru de curent alternativ (AC) dacă măsurăm semnalul:

u(t) = 26+38+36 [V] ?

Determinati indicatia voltmetrului.

Sa se exprime rezultatul in volti.

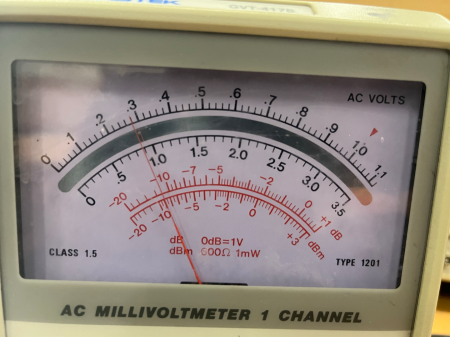

Acul indicator al unui Milivoltmetru de AC este poziționat ca în figura 1.

Selectorul de scară este pe poziția 300 mV (tensiunea cap de scară este 300 mV).

Să se determine tensiunea indicată de voltmetru (exprimată în mV).

Atenție! Să se introducă în căsuța de răspuns valoarea tensiunii în mV!

Observație: Dacă acul indicator, pe scara pe care se face măsurătoarea, nu este exact în dreptul unei subdiviziuni, se va considera că este poziționat în dreptul subdiviziunii de care este mai aproape.

Sa se transforme in decibeli (dB) tensiunea U = 132V

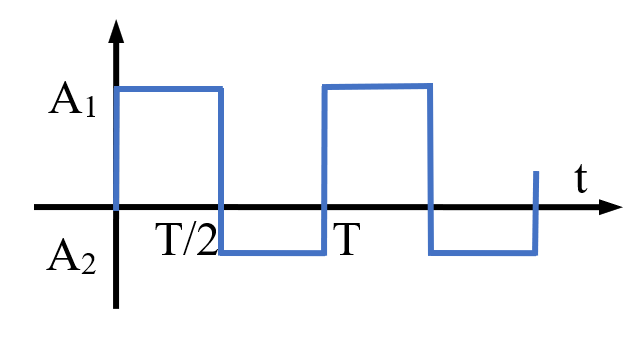

La intrarea unui voltmetru de curent continuu (DC) se aplica semnalul dreptunghiular din figura.

Amplitudinea pozitiva are valoarea A1 = 7 V . Amplitudinea negativa are valoarea A2 = -29 V

Determinati indicatia voltmetrului.

Sa se exprime rezultatul in volti.

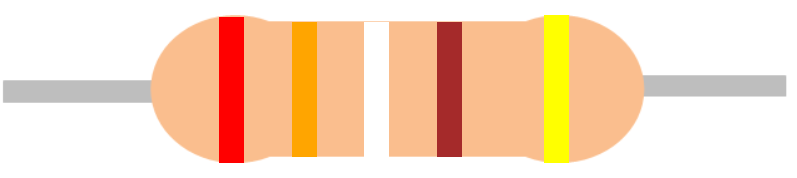

Sa se determine valoarea rezistenței  din figura folosind codul culorilor.

Codul culorilor este reprezentat pe 5 bezi. Banda de toleranță este in dreapta.

Atenție: Să se exprime rezultatul în .

Pentru măsurarea rezistenței de intrare în osciloscop, se introduce, pe calea de semnal dintre generator și osciloscop, o rezistență adițională de valoare 1.2 M.

Semnalul dat de generator este un semnal sinusoidal cu frecvență 100 kHz și amplitudine A = 8 V. Amplitudinea semnalului sinusoidal măsurată pe ecranul osciloscopului este  = 5 V.

Să se determine rezistența de intrare în osciloscop.

ATENȚIE: Să se exprime rezultatul în k!
