Sa se transforme in volti tensiunea U[dB] = 71 dB

Pentru măsurarea tensiunilor există 3 tipuri de voltmetre:

 - voltmetru de curent continuu (DC);

 - voltmetru de curent alternativ (AC);

 - voltmetru de  AC+DC

Ce valoare va indica  un voltmetru de curent alternativ (AC) dacă la intrare i se aplica  semnalul:

u(t) =3  [V] ?

ATENTIE: Sa se exprime rezultatul in volti !

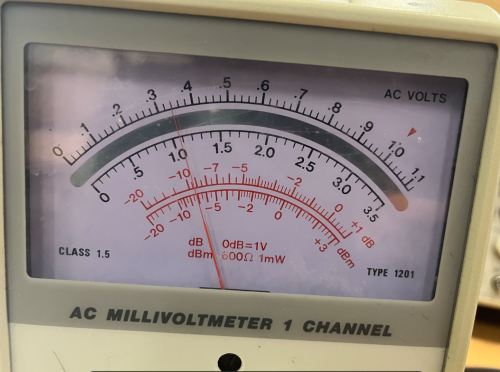

Acul indicator al unui Milivoltmetru de AC este poziționat ca în figura 1.

Selectorul de scară este pe poziția 0 dB.

Să se determine tensiunea indicată de voltmetru în dB.

Observație: Dacă acul indicator, pe scara pe care se face măsurătoarea, nu este exact în dreptul unei subdiviziuni, se va considera că este poziționat în dreptul subdiviziunii de care este mai aproape.

La intrarea unui voltmetru de curent alternativ non-true RMS, cu redresor dubla alternanta si conversie la valori efective pentru semnal sinusoidal, se aplica semnalul sinusoidal din figura, care are amplitudinea A = 99 V.

Sa se determine indicatia voltmetrului.

Atentie! Sa se exprime rezultatul in volti !

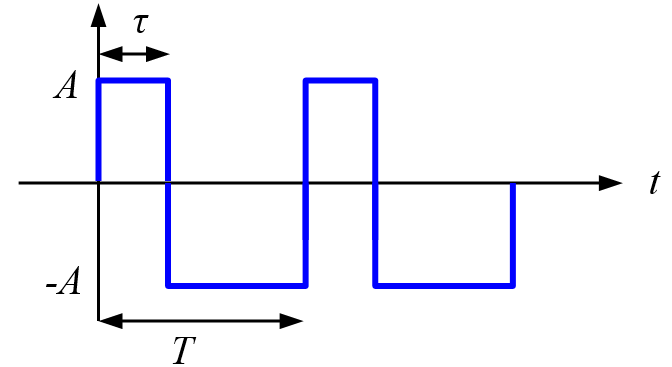

La intrarea unui voltmetru de curent continuu (DC) se aplica semnalul dreptunghiular din figura.

Amplitudinea are valoarea A = 30 V , iar factorul de umplere (Duty Cycle) este  = 60 %

Determinati indicatia voltmetrului.

Atentie! Sa se exprime rezultatul in volti.

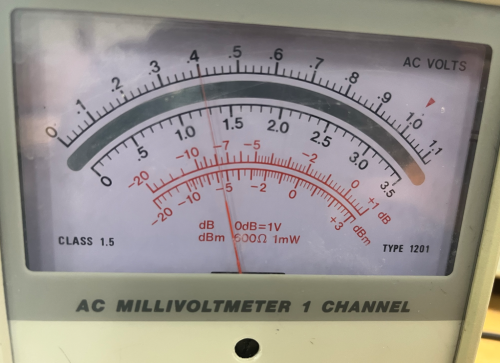

Acul indicator al unui Milivoltmetru de AC este poziționat ca în figura 1.

Selectorul de scară este pe poziția 100 mV (tensiunea cap de scară este 100 mV).

Să se determine tensiunea indicată de voltmetru (exprimată în mV).

Atenție! Să se introducă în căsuța de răspuns valoarea tensiunii în mV!

Observație: Dacă acul indicator, pe scara pe care se face măsurătoarea, nu este exact în dreptul unei subdiviziuni, se va considera că este poziționat în dreptul subdiviziunii de care este mai aproape.

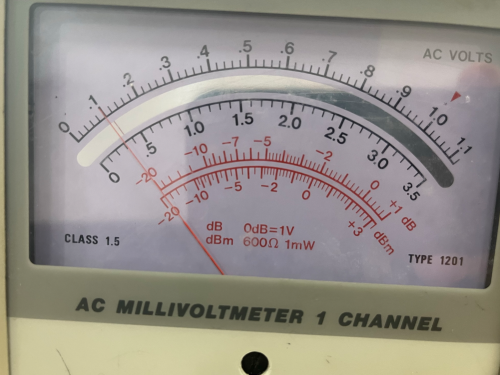

Acul indicator al unui Milivoltmetru de AC este poziționat ca în figura 1.

Selectorul de scară este pe poziția -10 dB.

Să se determine tensiunea indicată de voltmetru (exprimată în dB).

Observație: Dacă acul indicator, pe scara pe care se face măsurătoarea, nu este exact în dreptul unei subdiviziuni, se va considera că este poziționat în dreptul subdiviziunii de care este mai aproape.

Pentru măsurarea tensiunilor există 3 tipuri de voltmetre:

 - voltmetru de curent continuu (DC);

 - voltmetru de curent alternativ (AC);

 - voltmetru de  AC+DC

Ce valoare va indica  un voltmetru de curent alternativ (AC) dacă măsurăm semnalul:

u(t) = 13+24+42 [V] ?

Determinati indicatia voltmetrului.

Sa se exprime rezultatul in volti.

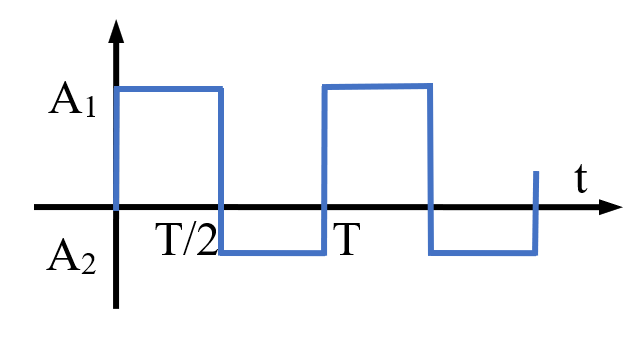

La intrarea unui voltmetru de curent continuu (DC) se aplica semnalul dreptunghiular din figura.

Amplitudinea pozitiva are valoarea A1 = 9 V . Amplitudinea negativa are valoarea A2 = -23 V

Determinati indicatia voltmetrului.

Sa se exprime rezultatul in volti.

Sa se transforme in volti tensiunea U[dB] = 63 dB
