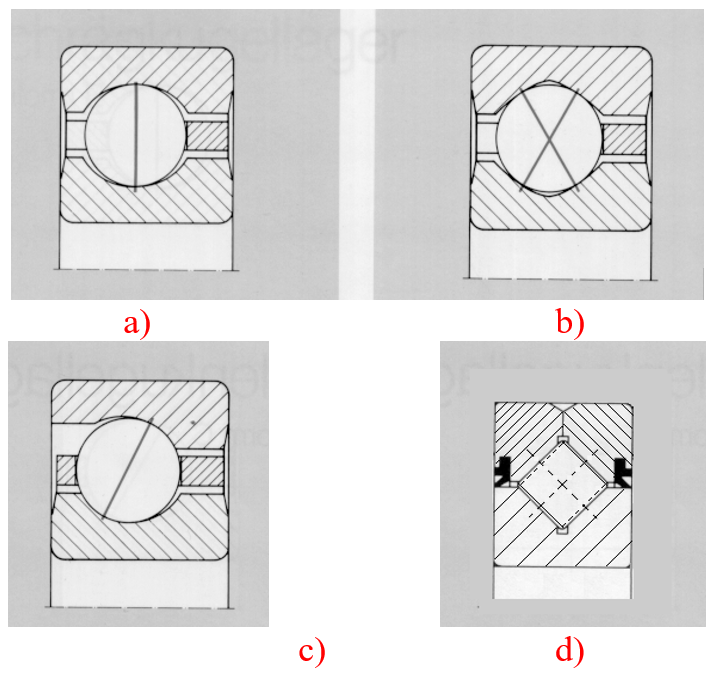

Cu referire la literele de sub fiecare figura, pentru categoriile de rulmenti cu sectiune ingusta de mai jos

de mai jos:

a. selectati denumirea corecta

a1. rulment radial

a2. rulment radial axial cu simplu efect

a3: rulment radial axial cu dublu efect

b: cati rulmenti si de ce tip sunt necesari pentru lagaruirea radial-axiala cu dublu efect a unui element mobil

b1: 2 tip a

b2: 2 tip b

b3: 2 tip c

b4: 2 tip d

b5: 1 tip a

b6: 1 tip b

b7: 1 tip c

b8: 1 tip d

c: care dintre rulmentii din figura de mai jos asigura:

c1. cea mai mare rigiditate radiala

c2. cea mai mare rigiditate axiala

c3. cea mai mare rigiditate unghiulara

c4. cel mai mic coeficient de frecare in lagar

c5. cea mai mare turatie a elementului lagaruit

Pentru relatiile de calcul al fortelor echivalente de mai jos, (caracteristice rulmentilor cu sectiune ingusta), in corespondenta cu numarul relatiei indicat intre paranteze in fata acesteia, precizati:

a. pentru ce pentru ce tipuri de rulmenti cu sectiune inguste sunt valabile fiecare dintre relatiile de calcul numerotate de la (1) la (5)

a1. rulment radial axial, cu bile cu contact in patru puncte Kaydon

a2. rulment radial cu bile Kaydon

a3. rulment radial axial, cu role cilindrice cu axele in cruce THK

a4. rulment radial axial, cu bile cu contact in doua puncte Kaydon

a5. rulment radial cu bile SKF

(1)

(2)

(3)

(4)

(5)

Cu referire la literele de sub fiecare figura, pentru categoriile de rulmenti cu sectiune ingusta de mai jos

de mai jos:

a. selectati denumirea corecta

a1. rulment radial

a2. rulment radial axial cu simplu efect

a3: rulment radial axial cu dublu efect

b: cati rulmenti si de ce tip sunt necesari pentru lagaruirea radial-axiala cu dublu efect a unui element mobil

b1: 2 tip a

b2: 2 tip b

b3: 2 tip c

b4: 2 tip d

b5: 1 tip a

b6: 1 tip b

b7: 1 tip c

b8: 1 tip d

c: care dintre rulmentii din figura de mai jos asigura:

c1. cea mai mare rigiditate radiala

c2. cea mai mare rigiditate axiala

c3. cea mai mare rigiditate unghiulara

c4. cel mai mic coeficient de frecare in lagar

c5. cea mai mare turatie a elementului lagaruit

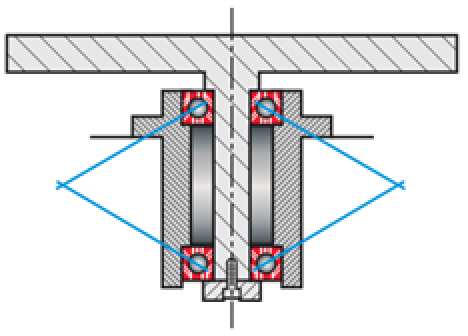

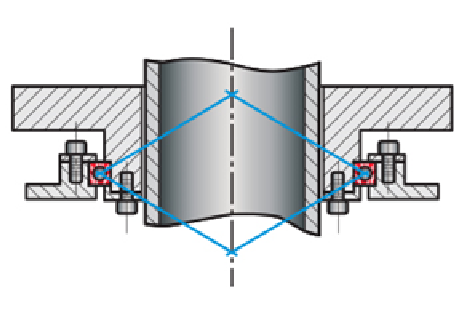

Cu referire la numerele din fata figurilor precizati:

a. care dintre cele doua solutii de realizare a unei cuple de rotatie este specifica pentru RI?

b. pentru ce ACN ale unui RI cu arhitectura de tip brat articulat se recomanda integrarea solutiilor tehnice prezentate

b1. axa 1; b2. axa 2; b3. axa 3; b4. axa 4; b5. axa 5; b6. axa 6;

c. pentru ce ACN ale unui RI de tip SCARA se recomanda integrarea solutiilor tehnice prezentate

c1. axa 1; c2. axa 2; c3. axa 3; c4. axa 4;

d. care este motivatia pentru care se recomanda utilizarea fiecareia dintre solutiilor prezentate

d1. rigiditate mare radiala

d2. rigiditate mare axiala

d3. rigiditate mare unghiulara

d4. gabarit redus radial

d5. gabarit redus axial

d6. permite trecerea cablurilor electrice si furtunelor

d7. suprafata continua a platorului / elementului mobil

d8. montaj "in O" al rulmentilor

1

2
