Pentru cele trei casete lagar pentru suruburi cu bile prezentate in figurile de mai jos, cu referire la liteza din fata fiecarei figuri precizati:

a care dintre casetele lagar permit materializarea unui punct de lagaruire de tip incastrare

a1 fig A

a2 fig B

a3 fig C

b care dintre casetele lagar permit materializarea unui punct de lagaruire de tip reazem / sprijin

b1 fig A

b2 fig B

b3 fig C

c1 fig A

c2 fig B

c3 fig C

A

B

C

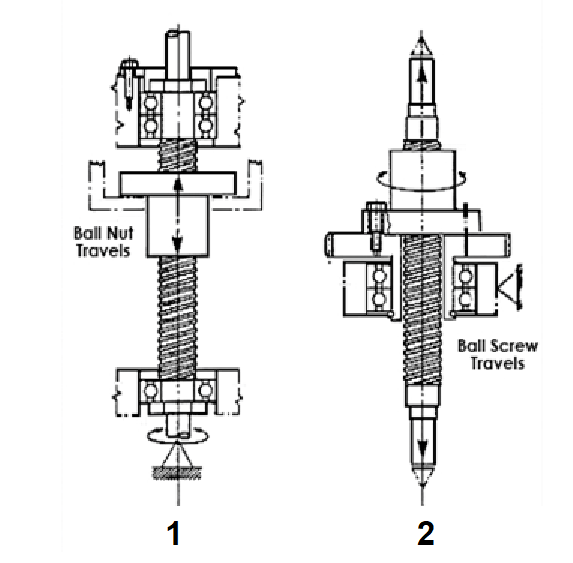

Pentru solutiile cinematice de ansambluri surub-piulita cu bile-lagare precizat care este valoarea raportului de transmitere al mecanismului surub piulita cu bile in urmatoarele cazuri:

a pentru solutia cinematica de surub-piulita cu bile-lagare din figura 1

a1 marimea de intrare de tip translatie si marimea de iesire de tip rotatie

a1.1 raport P_S/2π

a1.2 raport 2π/P_S

a2 marimea de intrare de tip rotatie si marimea de iesire de tip translatie

a2.1 raport P_S/2π

a2.2 raport 2π/P_S

b pentru solutia cinematica de surub-piulita cu bile-lagare din figura 2

b1 marimea de intrare de tip translatie si marimea de iesire de tip rotatie

b1.1 raport P_S/2π

b1.2 raport 2π/P_S

b2 marimea de intrare de tip rotatie si marimea de iesire de tip translatie

b2.1 raport P_S/2π

b2.2 raport 2π/P_S

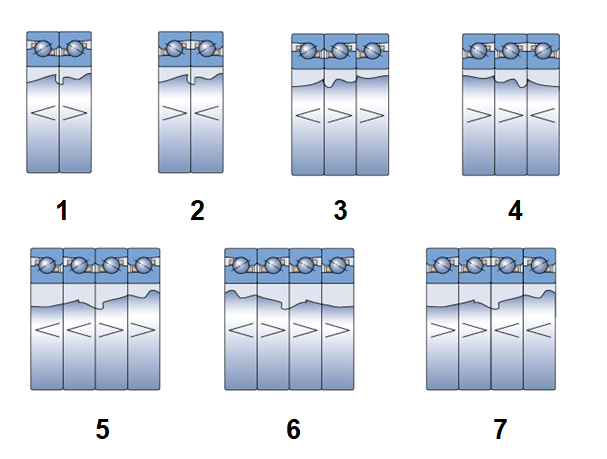

Considerand ca fiecare rulment din imaginile de mai jos are o capacitate portanta axiala de 500 daN si ca pentru un surub cu bile se realizeaza o solutie de lagaruire ce presupune un montaj simetric (in oglinda) al unui acelasi set de rulmenti (notat  in figura 1, 2, 3, 4, 5 sau 6)  precizati:

a pentru ce solutie de lagaruire (indicati numarul din figura) surubului cu bile astfel lagaruit i se poate aplica o forta axiala maxima de 500 daN, in conditiile obtinerii unei casete lagar cu gabarit axial de lungime minima

b pentru ce solutie de lagaruire (indicati numarul din figura) surubului cu bile astfel lagaruit i se poate aplica o forta axiala maxima de 1000 daN in conditiile obtinerii unei casete lagar cu gabarit axial de lungime minima

c pentru ce solutie de lagaruire (indicati numarul din figura) surubului cu bile astfel lagaruit i se poate aplica o forta axiala maxima de 1500 daN in conditiile obtinerii unei casete lagar cu gabarit axial de lungime minima

d pentru ce solutie de lagaruire (indicati numarul din figura) surubului cu bile astfel lagaruit i se poate aplica o forta axiala maxima de 2000 daN in conditiile obtinerii unei casete lagar cu gabarit axial de lungime minima

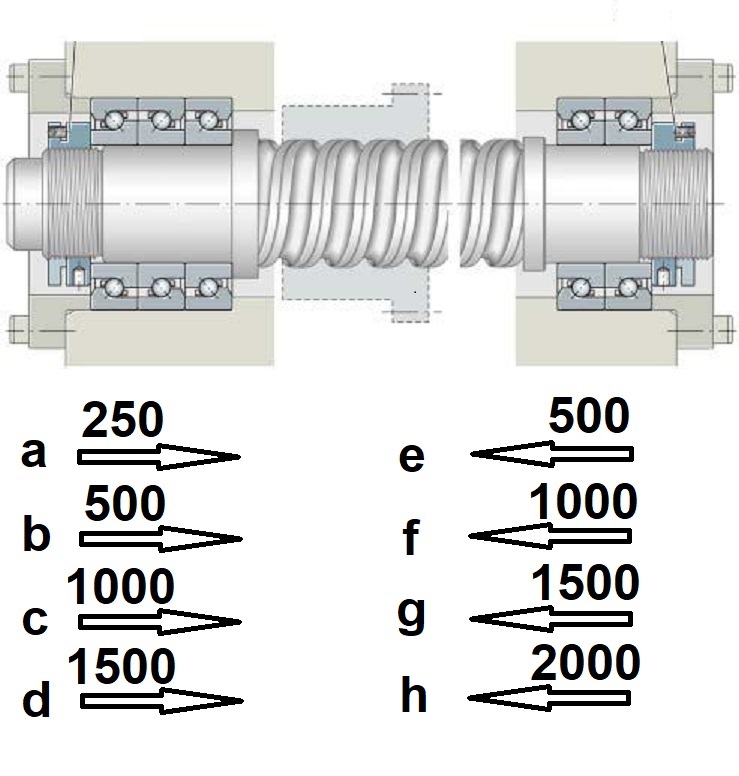

Considerand sistemul de lagaruire a unui surub cu bile prezentat in figura de ma jos si respectiv o capacitate de incarcare axiala individuala a unui rulment de 500 daN precizati:

1. care dintre valorile sarcinilor de mai jos aplicate axial intregului sistem de lagaruire (exprimate in daN) poate fi considerata ca acceptabila pentru sistemul de lagaruire

2. care dintre valorile sarcinilor de mai jos aplicate axial intregului sistem de lagaruire (exprimate in daN) nu poate fi considerata ca acceptabila pentru sistemul de lagaruire

Pentru cele patru sisteme de recirculare din figurile de mai jos selectati denumirea corecta dintre optiunile listate in continuare:

a: sistem de recirculare interna prin tevi

b: sistem de recirculare externa prin tevi

c: sistem de recirculare cu canale axiale si capace

d. sistem de recirculare interna prin capace de capat

e. sistem de recirculare externa prin deflector

f. sistem de recirculare interna prin deflector

g. sistem de recirculare interna prin deflector de capat

h. sistem de recirculare externa prin deflector de capat si canale axiale

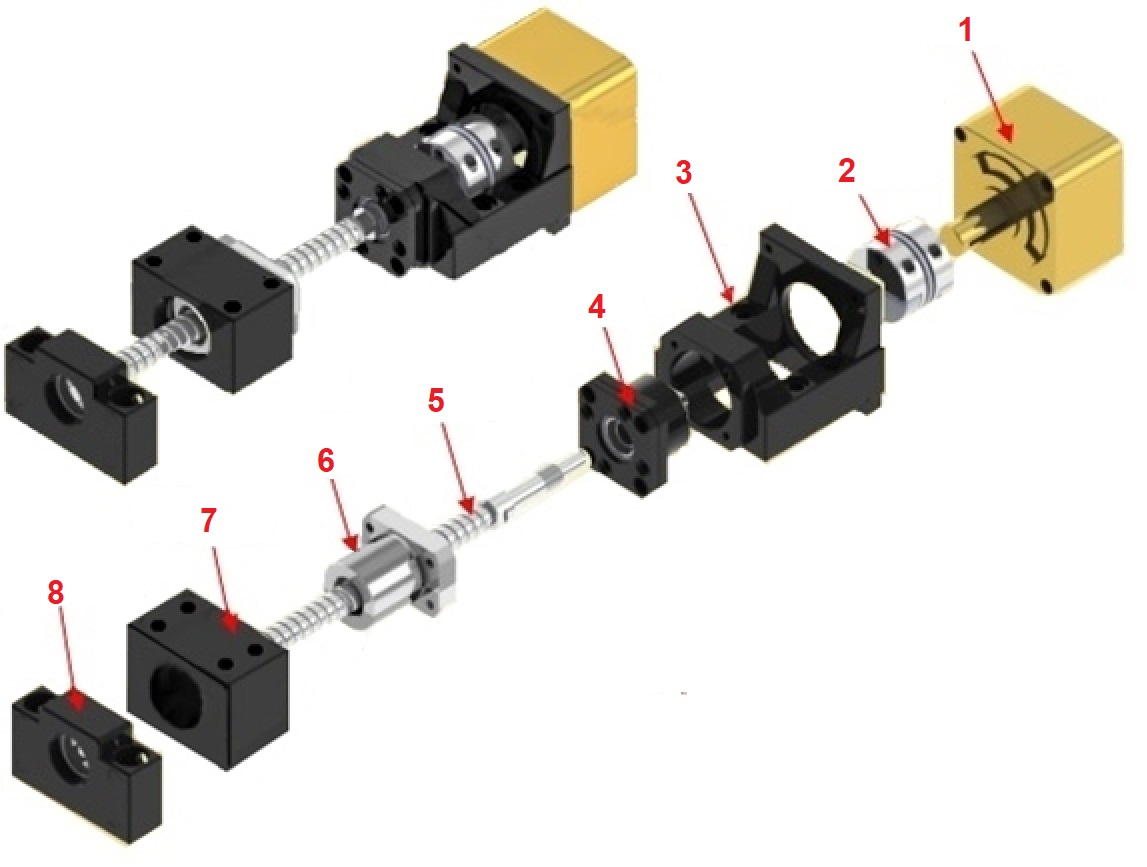

Utilizand numerotarea elementelor componente ale unui ansamblu surub-piulita- lagare din figura de mai jos precizati:

a care este numarul de ordine al unui sistem de lagaruire de tip

a1. incastrare

a1.1 reper 3

a1.2 reper 4

a1.3 reper 7

a1.4 reper 8

a2. reazem / sprijin

a2.1 reper 3

a2.2 reper 4

a2.3 reper 7

a2.4 reper 8

b care este numarul de ordine al unui reper de tip piesa suport pentru montarea unei casete lagar

b1. reper 3

b2. reper 4

b3. reper 7

b4. reper 8

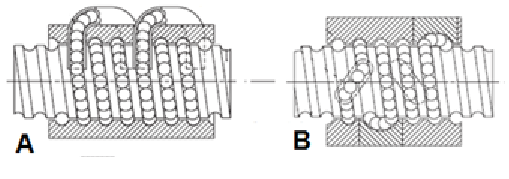

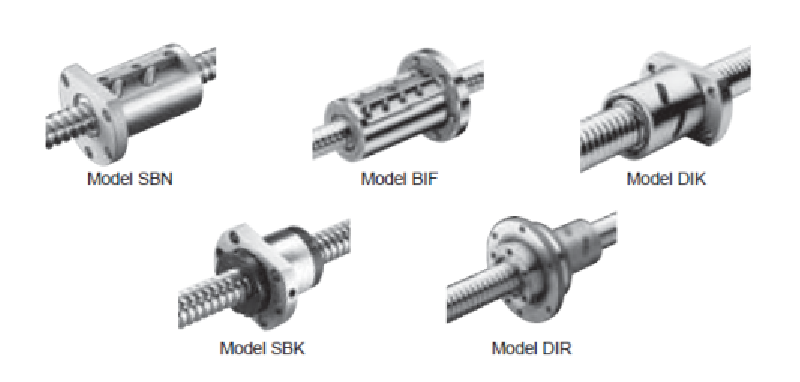

Pentru solutiile de surub - piulita cu bile din cele doua figuri, in corespondenta cu litera din fata fiecarei figuri, precizati ce tip de sistem de pretensionare este folosit la toate variantele de suruburi cu bile din imaginea A si respectiv ce tip de sistem de pretensionare este folosit la toate variantele de suruburi cu bile din imaginea B:

2a. prin reducerea distantei dintre doua piulite

2b. prin cresterea distantei dintre doua piulite

2c. prin cresterea unui pas al elicei surubului in zona centrala a surubului

2d. prin micsorarea unui pas al elicei surubului in zona centrala a surubului

2e. prin cresterea unui pas al elicei piulitei in zona centrala a piulitei

2f. prin micsorarea unui pas al elicei piulitei in zona centrala a piulitei

A

B

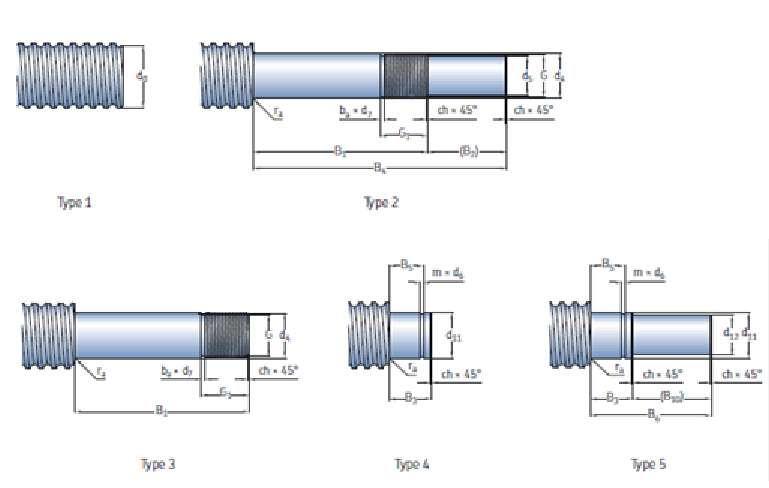

Dintre capetele de surub prezentate mai jos, cu referire la numarul tipului de cap de surub inscris sub fiecare figura  (tip 1, tip 2 ... tip 5) precizati:

a. care dintre capetele de surub prezentate mai jos permit realizarea unei lagaruiri de tip "incastrare"

b. care dintre capetele de surub prezentate mai jos permit realizarea unei lagaruiri de tip "reazem"

c. care dintre capetele de surub prezentate mai jos permit antrenarea surubului in miscare de rotatie

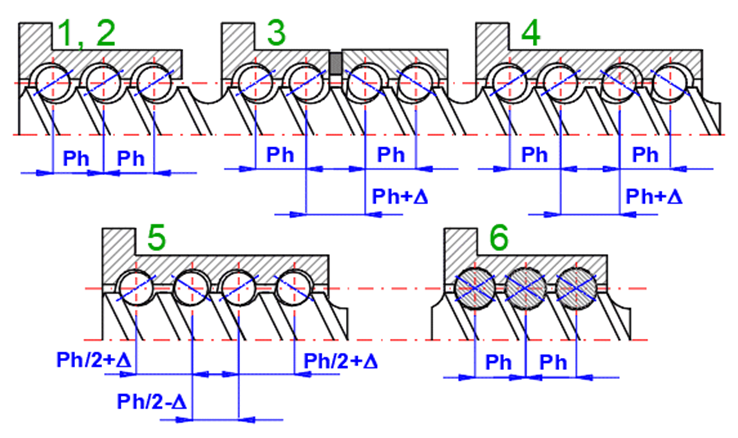

Cu raportare la numarul de ordine al solutiilor tehnice prezentate in figura de mai jos, precizati:

a. care dintre solutiile tehnice corespunde include o solutie de pretensionare INTERNA

b. care dintre solutii tehnice corespunde include o solutie de pretensionare EXTERNA

c. care dintre solutiile tehnice corespunde cazului de pretensionare a suruburilor cu bile fabricate de firma Rexroth (utilizate in cadrul proiectului de CMT)

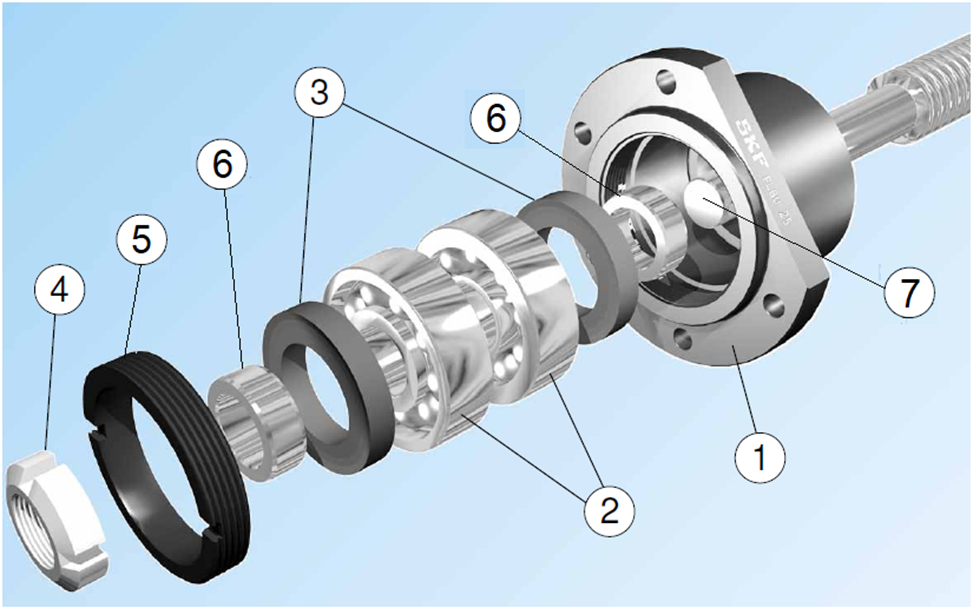

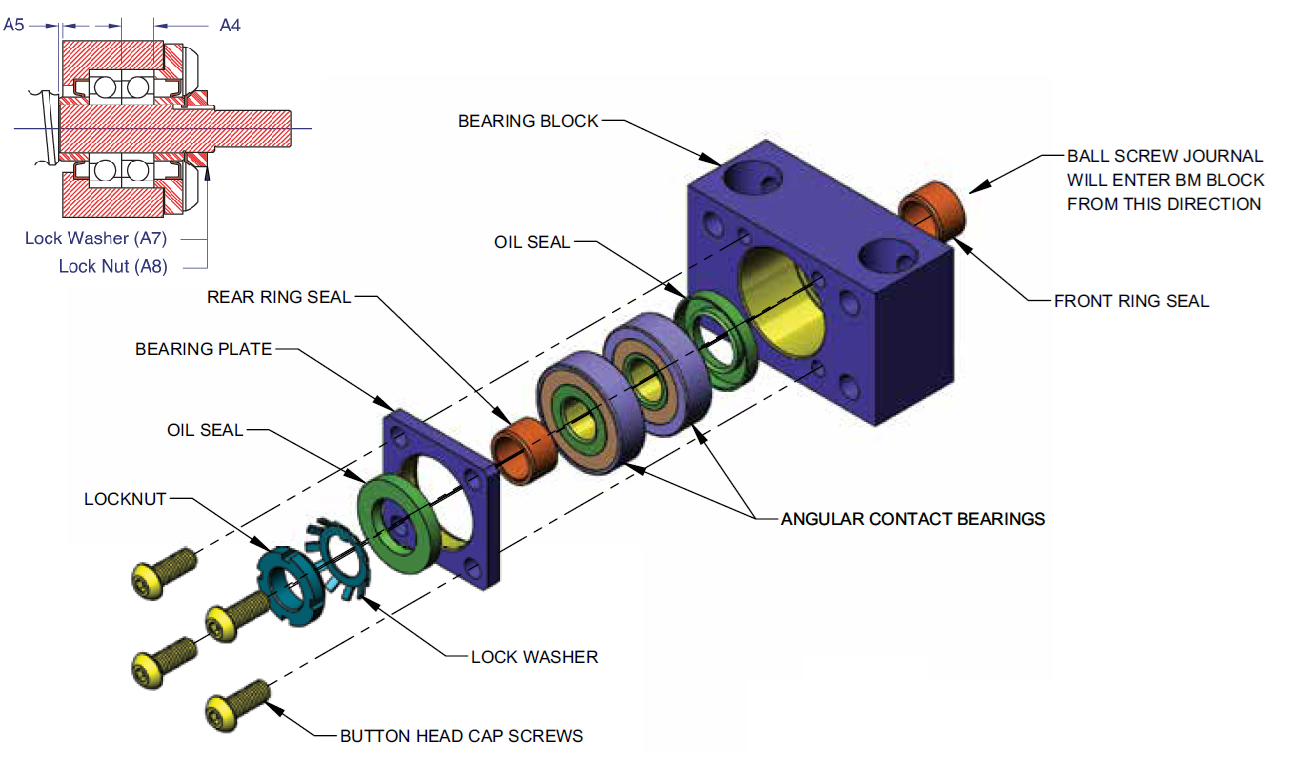

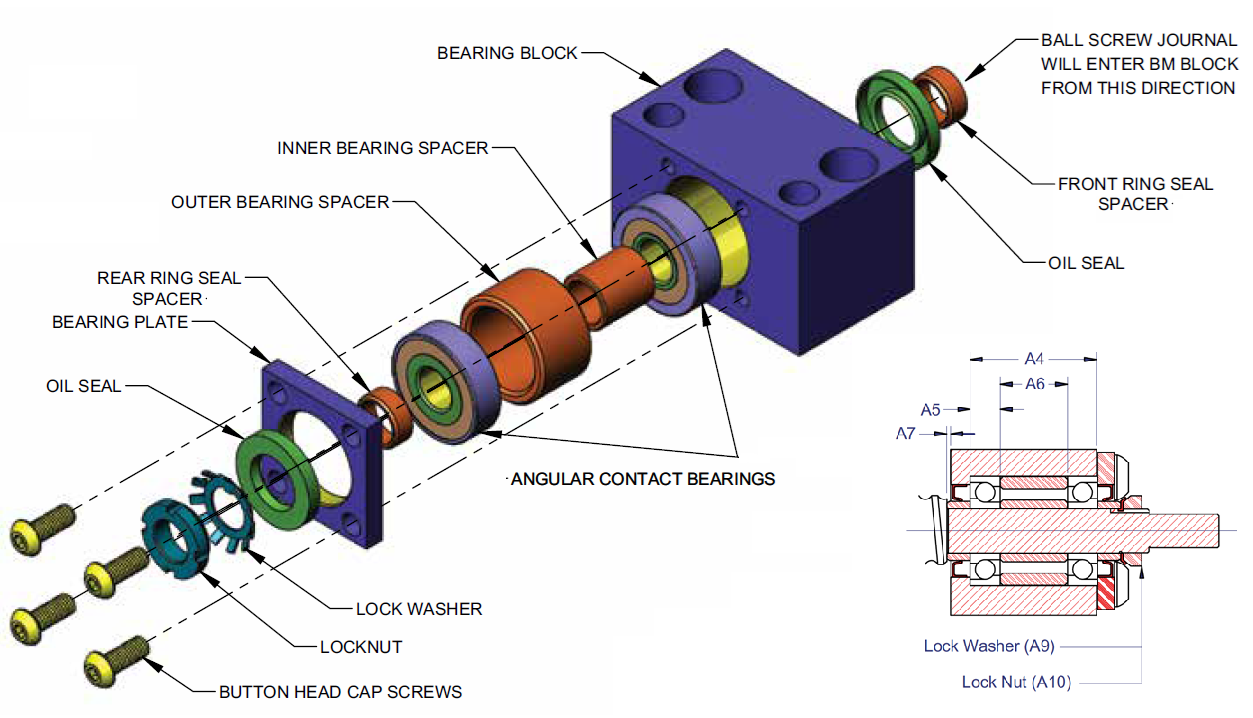

Pentru solutia constructiva de caseta lagar prezentata mai jos selectati denumirea corecta a elementelor componente numerotate in figura:

a piulita de strangere a rulmentilor pe corpul

surubului,

b piulita de strangere a rulmentilor in corpul carcasei

c  corpul

surubului

d corpul casetei

e elemente de etansare,

f rulmenti radial – axiali cu simplu efect,

g inele distantiere
