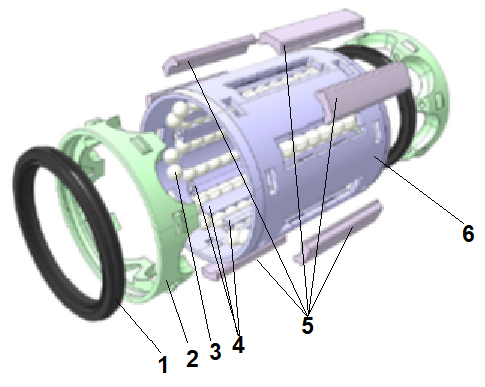

Cu referire la figura de mai jos

a. selectati pentru reperele numerotate denumirea corecta a acestora in

conformitate cu specificul constructiv - functional al elementelor din

structura componentelor tipizate de tip bucse cu bine.

1: stergator de cale de rulare si sistem de etansare

2: piese de recirculare a elementelor intermediare

3: elemente intermediare

4: elemente pentru materializarea traseelor rectilinii ale bilelor

5: piese pentru materializarea cailor de rulare pentru bilele portante

6: corpul bucsei cu bile

 b: pentru elementele 1, 2, 5, 6 din structura bucsei cu bile

din figura de mai jos precizati din ce material sunt realizate [din

metal (otel aliat), sau din mase plastice sau din cauciuc]

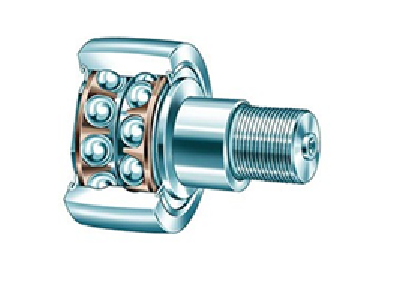

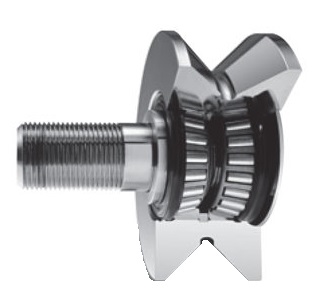

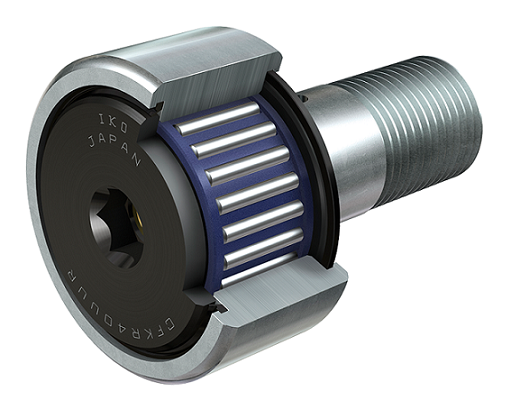

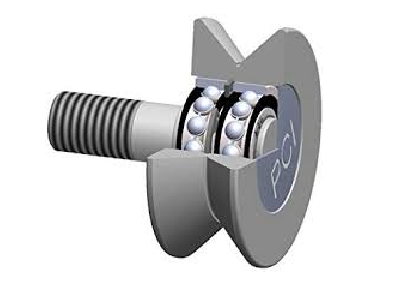

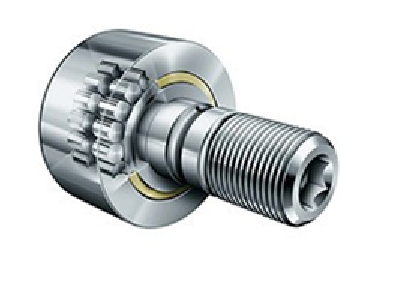

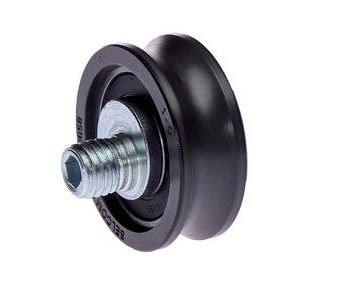

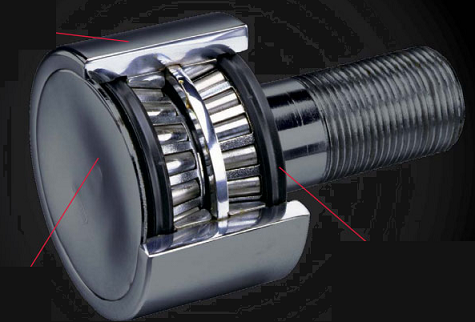

Cu referire la numarul din fata figurilor in care se prezinta diferite

variante de galeti, pentru fiecare dintre acestia precizati daca:

a: galetii pot prelua doar sarcini radiale

b: galetii pot prelua atat sarcini radiale cat si sarcini

axiale

c: galetii sunt de tipul 4, 6, si 7,

 cati galeti sunt necesari pentru materializarea unui

singur punct de ghidare-sustinere a unui ansamblu mobil cu 4 puncte de ghidare

sustinere

1

2

3

4

5

6

7

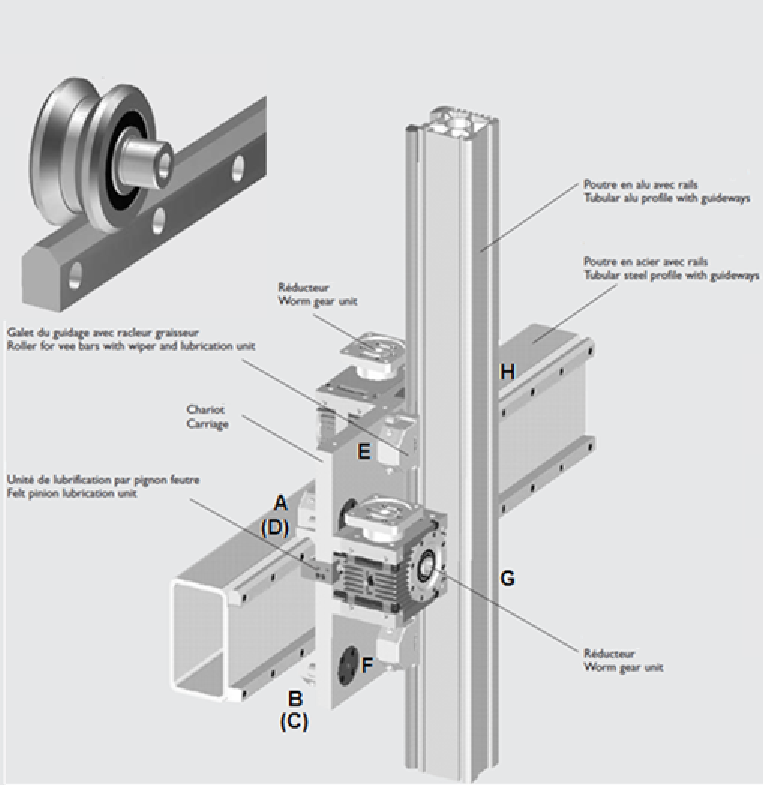

Cu referire la ansamblul mobil prezentat in figura de mai jos si

respectiv notarea cu literele A, B, C, D a celor 4 puncte de ghidare –

sustinere a platoului mobil pe orizontala, si respectiv cu literele E, F, G, H

a a celor 4 puncte de ghidare – sustinere a culisei mobile pe verticala,

precizati:

a. cum sunt galetii din punctele A, B, C, D

b. cum sunt galetii din punctele E, F, G, H

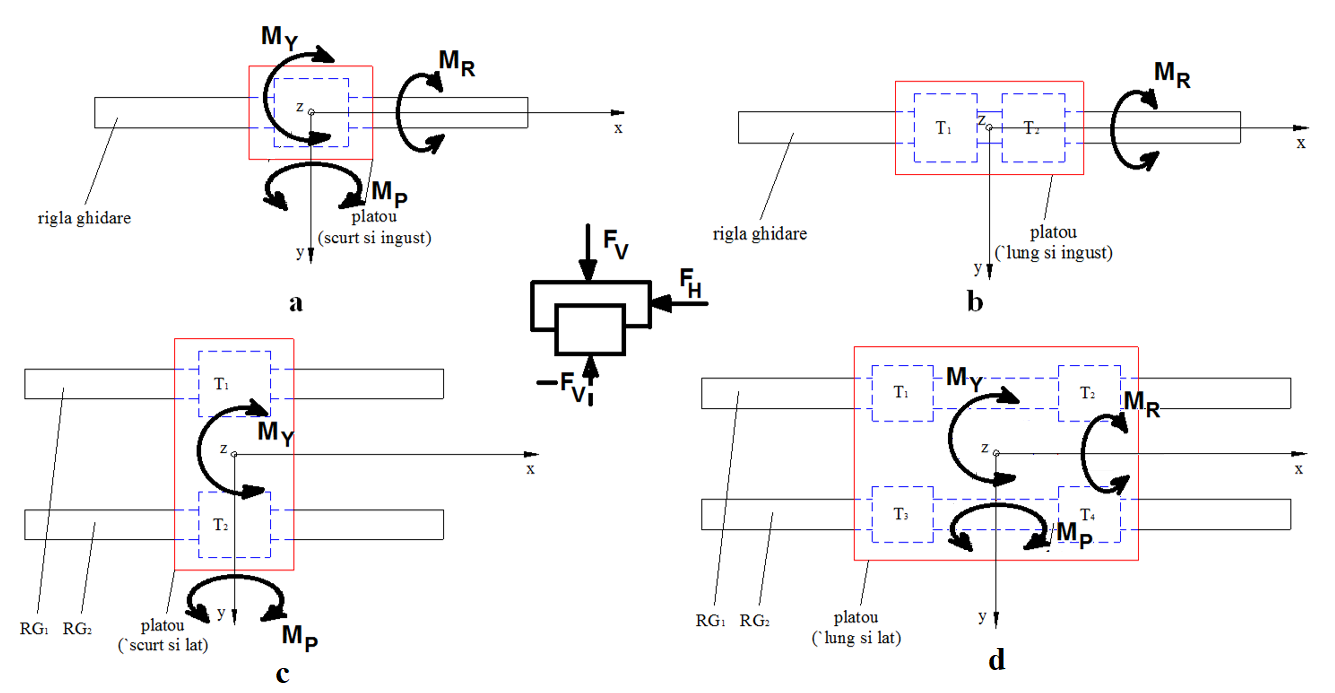

Cu referire la literele a, b, c, d, marcate sub fiecare figura din imaginea

de mai jos, precizati care dintre tipurile de componente organologice de mai

jos pot fi utilizate in scopul preluarii incarcarilor figurate pentru fiecare

caz in parte:

1: bucse cu bile

2: caneluri cu bile

3: tanchete cu bile

Observatie: fiecare ansamblu mobil se considera incarcat cu fortele de

tip Fv, -Fv, Fh, (figurate in zona centrala a figurii) si respectiv cu tipurile

de momente de rotatie Mr, Mp, My specifice (figurate pe elementele mobile din

fiecare caz).

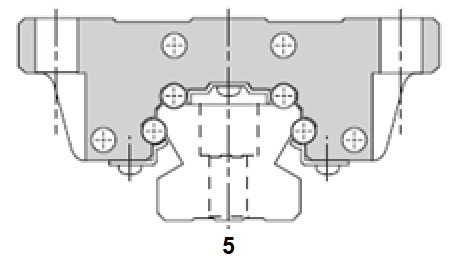

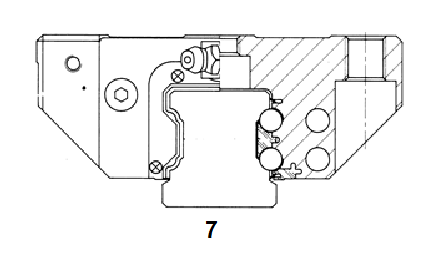

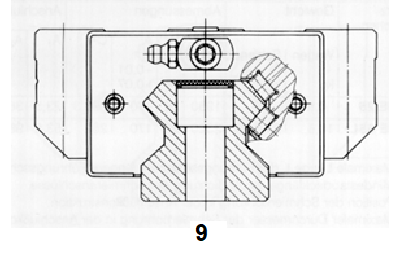

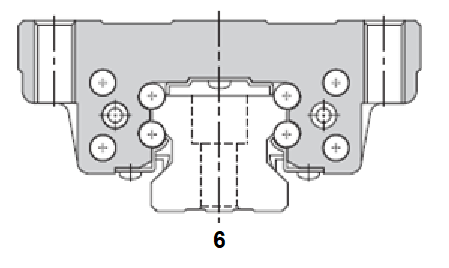

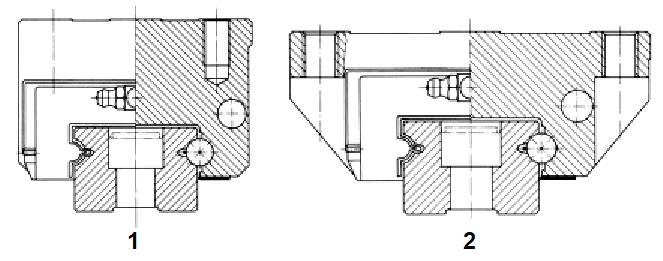

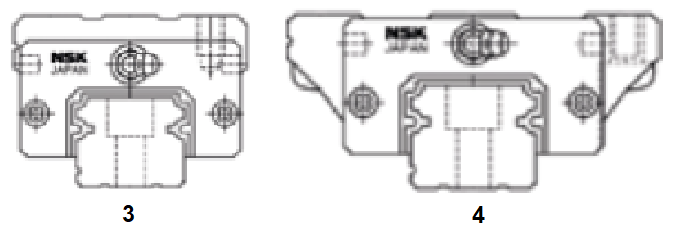

Pentru ghidajele din figurile de mai jos in acord cu numarul de sub

fiecare tip de ghidaje precizati daca:

a: ghidajul are caile de rulare cu profil “in V”

b: ghidajul are caile de rulare cu profil ogival

c: ghidajul are caile de rulare cu profil circular

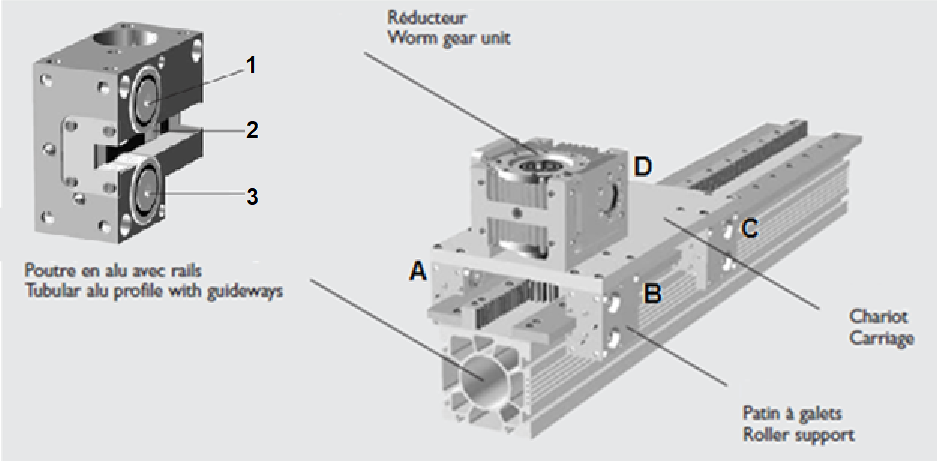

Cu referire la ansamblul mobil prezentat in figura de mai jos si

respectiv notarea cu literele A, B, C, D a celor 4 puncte de ghidare –

sustinere a platoului, precum si a galetilor 1, 2 si 3 dintr-o unitate de

ghidare precizati:

a. cum sunt galetii de tip 1 din punctele A, B, C, D

b. cum sunt galetii de tip 2 din punctele A, B, C, D

c. cum sunt galetii de tip 3 din punctele A, B, C, D

Care dintre ghidajele din figurile de mai jos au:

a: contact “in O”

b: contact “in X”

c: contact “in Y”

Cu referire la ansamblul mobil prezentat in figura de mai jos si

respectiv notarea cu literele A, B, C, D a celor 4 puncte de ghidare –

sustinere a platoului, precum si a galetilor 1, 2 si 3 dintr-o unitate de

ghidare precizati:

a. cum sunt galetii de tip 1 din punctele A, B, C, D

b. cum sunt galetii de tip 2 din punctele A, B, C, D

c. cum sunt galetii de tip 3 din punctele A, B, C, D

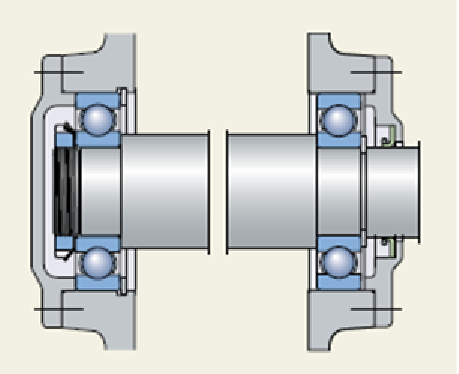

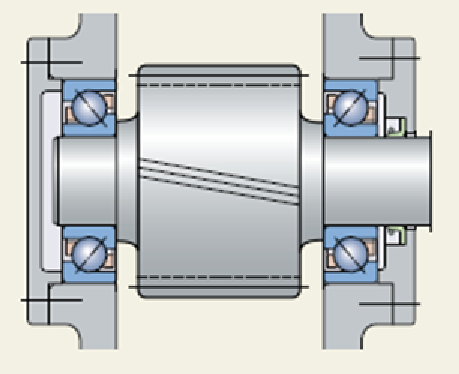

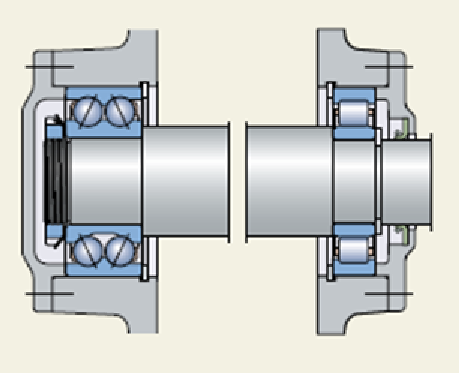

Pentru sistemele de lagaruire

prezentate in figurile de mai jos, cu referire la numarul de ordine indicat in

fata fiecarei figuri precizati:

a. care dintre sistemele de

lagaruire este de tip incastrat - sprijinit

b. care dintre sistemele de

lagaruire este de tip incastrat - incastrat

c. care dintre sistemele de

lagaruire este de tip sprijinit - sprijinit

d. pentru care dintre sistemele de

lagaruire capatul din stanga al arborelui lagaruit nu se poate deplasa spre

stanga prin dilatare termica a arborelui

e. pentru care dintre sistemele de

lagaruire capatul din stanga al arborelui lagaruit se poate deplasa spre stanga

prin dilatare termica a arborelui

f. pentru care dintre sistemele de

lagaruire capatul din dreapta al arborelui lagaruit nu se poate deplasa spre

dreapta prin dilatare termica a arborelui

g. pentru care dintre sistemele de

lagaruire capatul din dreapta al arborelui lagaruit se poate deplasa spre

dreapta prin dilatare termica a arborelui

h. pentru care schema de lagaruire

dilatarea termica a unui capat al arborelui lagaruit este permisa de

constructia speciala a unor rulmenti

i. pentru care schema de

lagaruire dilatarea termica a unui capat al arborelui lagaruit este permisa de

absenta unor puncte de fixare axiala a rulmentilor

j. in ce cazuri de lagaruire trebuie adoptate masuri speciale de racire a arborelui pentru a preveni dilatarea acestuia

k. in ce cazuri nu trebuie adoptate masuri speciale de racire iar dilatarea arborelui este controlata ca sens

1

2

3

4

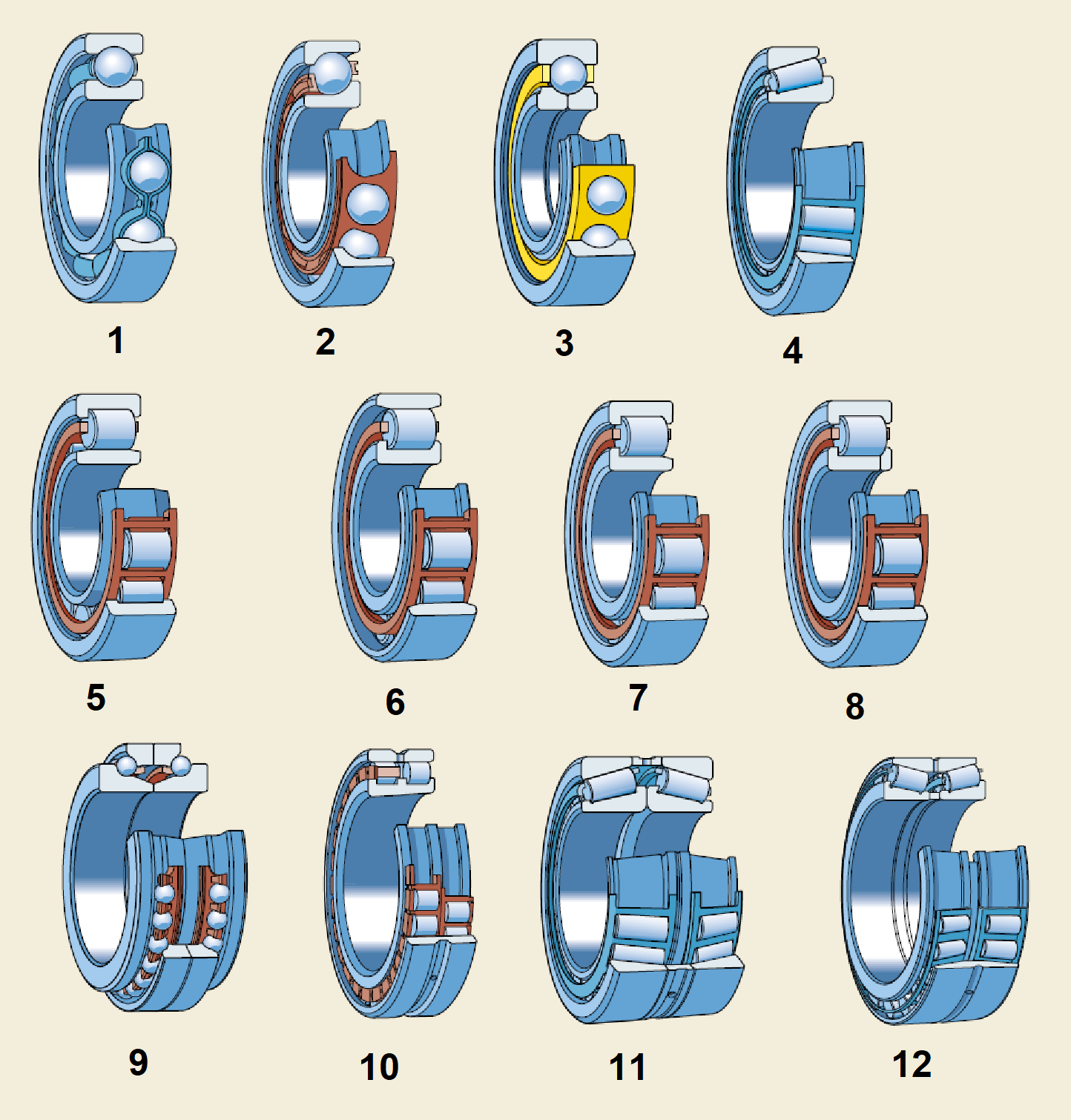

Care dintre rulmentii prezentati in figurile de mai jos:

a sunt rulmenti destinati preluarii sarcinilor exclusiv radiale

b sunt rulmenti destinati preluarii sarcinilor exclusiv axiale
