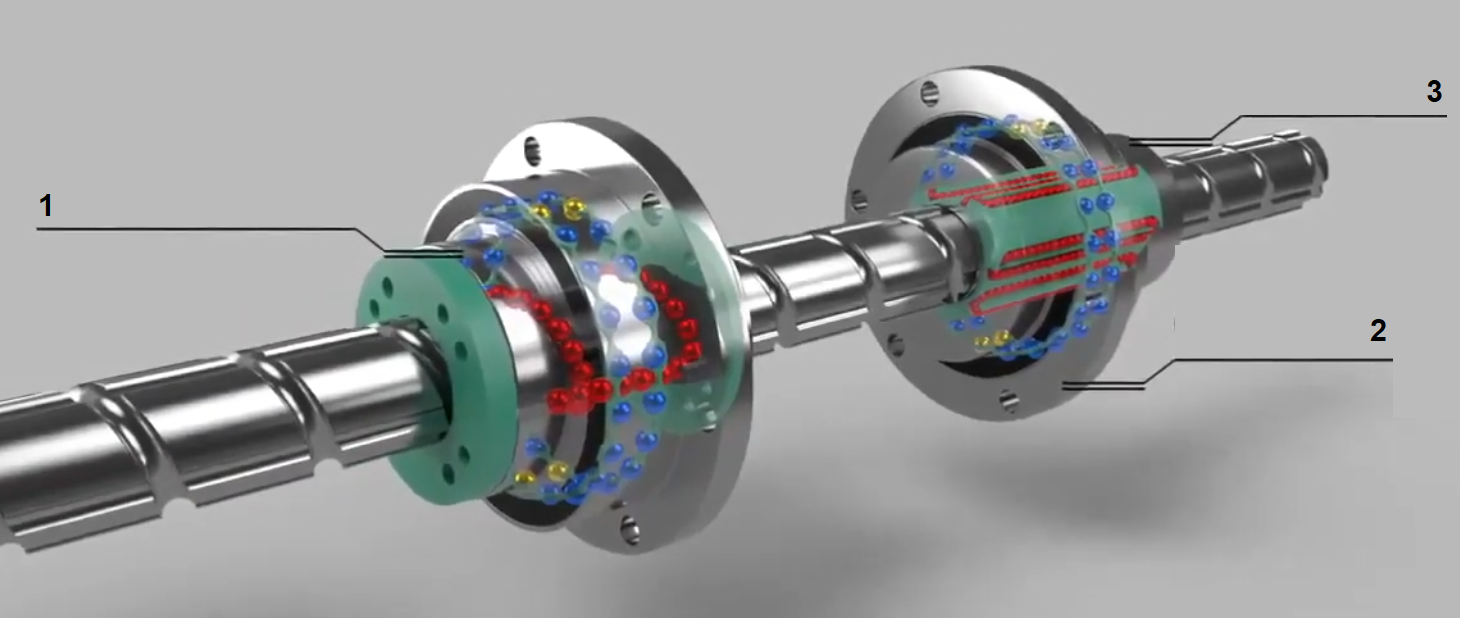

In fig. 1, 2, 3 si 4 este prezentat un subsistem compus din mai multe componente organologice.

a. Pentru elementele numerotate cu 1, 2 si 3 sin fig 1 selectati denumirile corecte

a1 bucsa cu bile din cadrul unei caneluri cu bile

a2 sistem de lagaruire

a3 piulita cu bile din cadrul unui surub cu bile

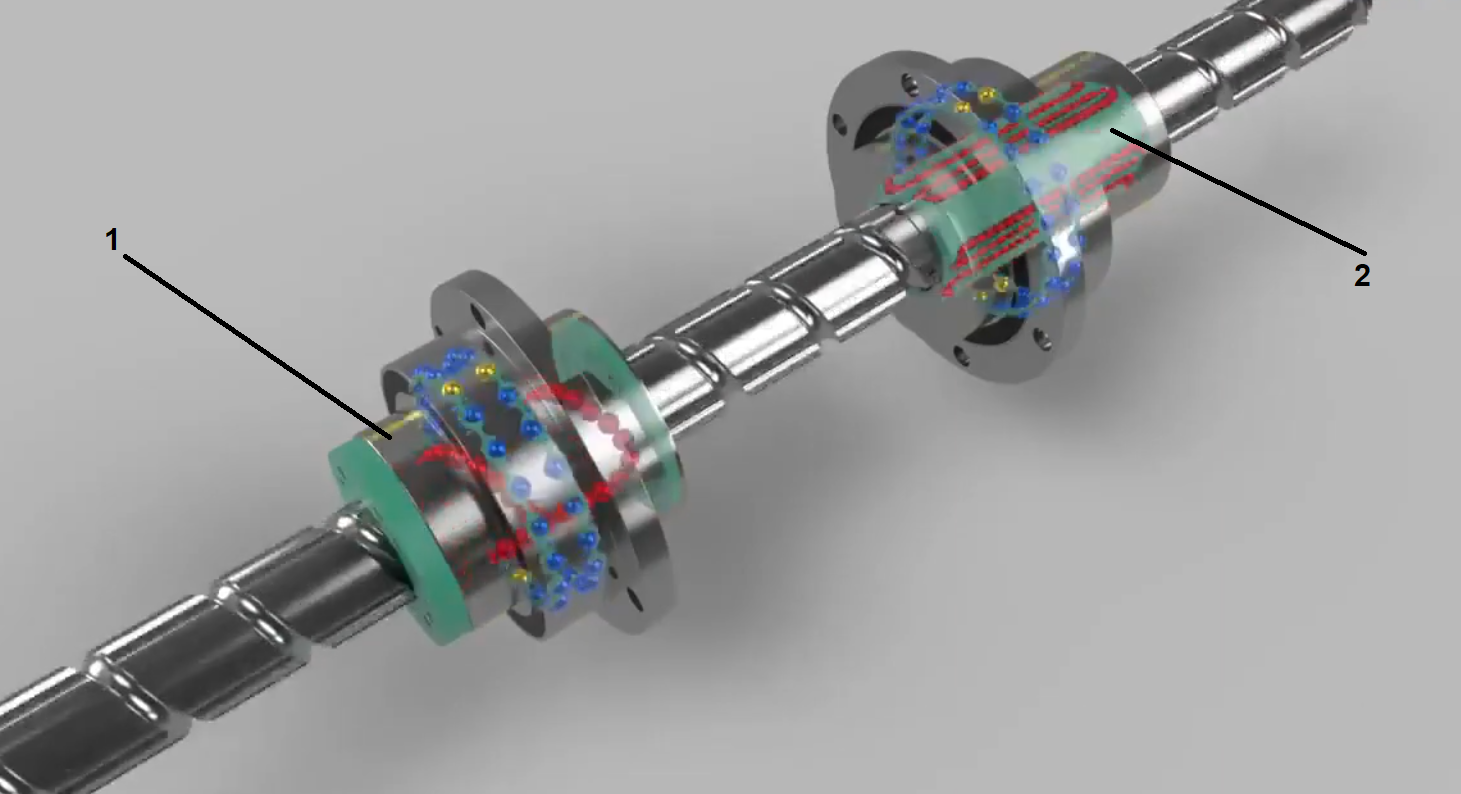

b. pentru sistemul prezentat in fig 2 ce tip de miscare se realizeaza de catre arborele comun al celor doua subansambluri daca se roteste elementul 1 iar elementul 2 este fix

b1 o rotatie la cota fixa a arborelui

b2 o miscare elicoidala a arborelui

b3 o miscare de translatie a arborelui

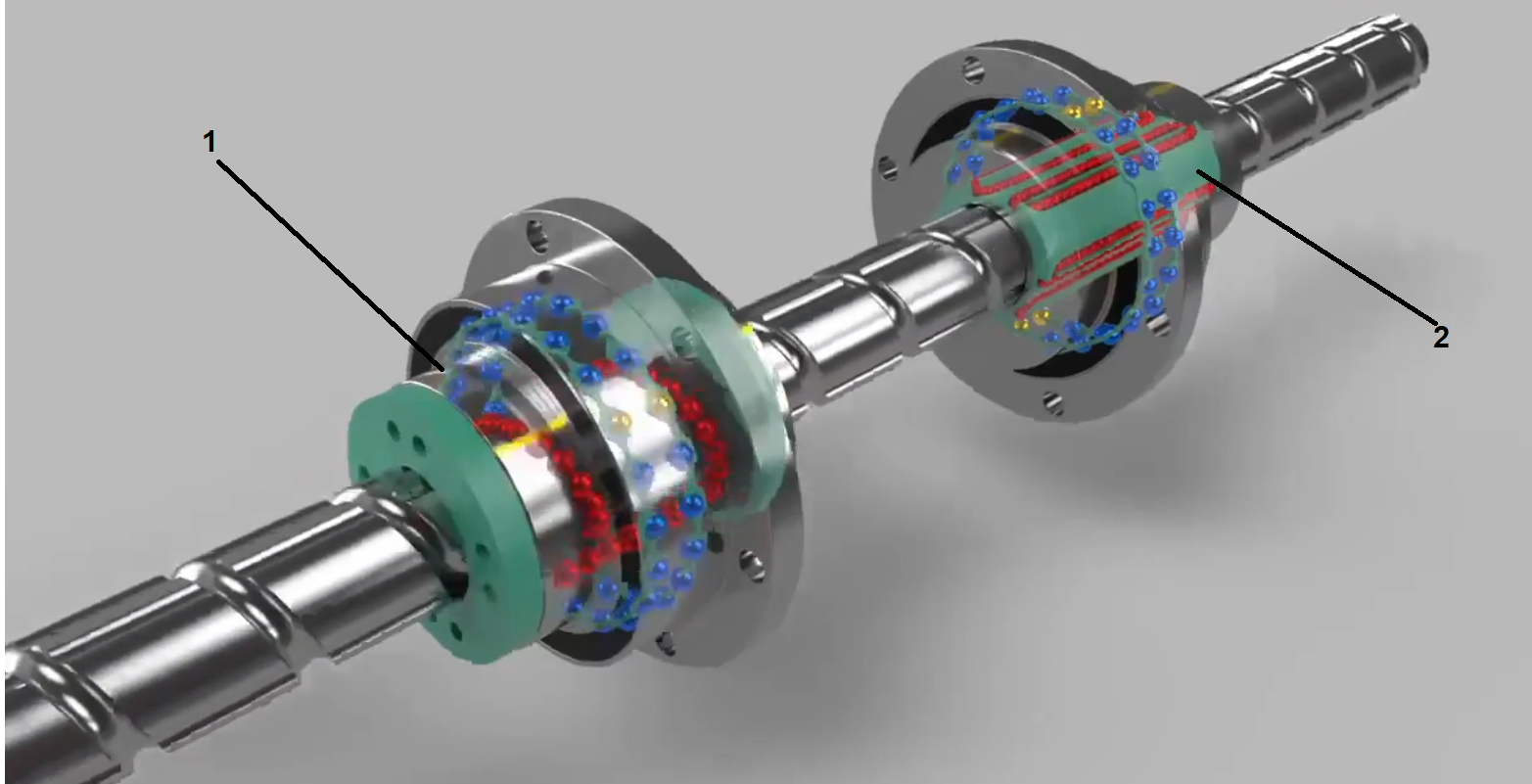

c. pentru sistemul prezentat in fig 3 ce tip de miscare se realizeaza de catre arborele comun al celor doua subansambluri daca se roteste elementul 2 iar elementul 1 este fix

c1 o rotatie la cota fixa a arborelui

c2 o miscare elicoidala a arborelui

c3 o miscare de translatie a arborelui

1

2

3

4

Pentru elementele mobile cu ghidaje cu galeti din figurile 1, 2 si 3 precizati:

a. ce difera intre cele doua modele de elemente mobile prezentate in fig 1:

a1. capacitatea portanta

a2. precizia geometrica

a3. solutia de preluare a jocurilor din ghidaje

a4. gabaritul pe verticala a ansamblurilor mobile

a5. profilul cailor de rulare de pe rigla si de pe inelele exterioare ale galetilor

b. pentru ghidajul din fig 2 care sunt galetii reglabili si care sunt galetii ficsi:

b1 galetii 1, 2, 3, 4

b2 galetii 1 si 4

b3 galetii 2 si 3

c. care dintre galetii 1, 2, 3, 4 permit preluarea jocurilor pe directie orizontala

c1 galetii 1, 2, 3, 4

c2 galetii 1 si 4

c3 galetii 2 si 3

d. care dintre galetii 1, 2, 3, 4 permit preluarea jocurilor pe directie verticala

d1 galetii 1, 2, 3, 4

d2 galetii 1 si 4

d3 galetii 2 si 3

1

2

3

Pentru ghidajele de tip tanchete cu bile din figura de mai jos, in corespondenta cu numarul de ordine de sub fiecare imagine precizati:

5. Pentru ghidajele care nu au capacitati portante egale pe toate directiile de incarcare, care dintre capacitatile de incarcare are valoarea maxima

q. pe orizontala

r. pe directie verticala (de sus in jos)

s. pe directie revers verticala (de jos in sus)

7. Pentru ghidajele care nu au capacitati portante egale pe toate directiile de incarcare, care dintre capacitatile de incarcare are valoarea minima

t. pe orizontala

u. pe directie verticala (de sus in jos)

v. pe directie revers verticala (de jos in sus)

8. Pentru ghidajele care nu au capacitati portante egale pe toate directiile de incarcare, care este raportul dintre capacitatea de incarcare cea mai mare si capacitatea de incarcare medie

8.1.  0.500

8.2.  0.707

8.3.  0.866

9. Pentru ghidajele care nu au capacitati portante egale pe toate directiile de incarcare, care este raportul dintre capacitatea de incarcare cea mai mare si capacitatea de incarcare minima

9.1.  0.500

9.2.  0.707

9.3.  0.866

Pentru montajul ghidajelor de tip tanchete cu bile prezentate in figurile de mai jos precizati:

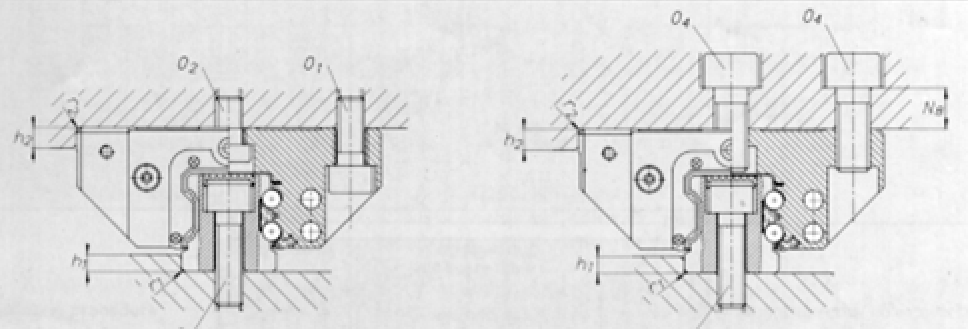

1. In fig.1 este prezentat un model de tanchete cu bile Rexroth care pot fi montate in doua variante. In care din cele doua variante de montaj prezentate in fig. 1 (STG + DR) se asigura forte mai mari de strangere a tanchetei fata de platou:

a. STG - la prinderea tanchetei cu suruburi montate e jos in sus

b. DR - la prinderea tanchetei cu suruburi montate e sus in jos

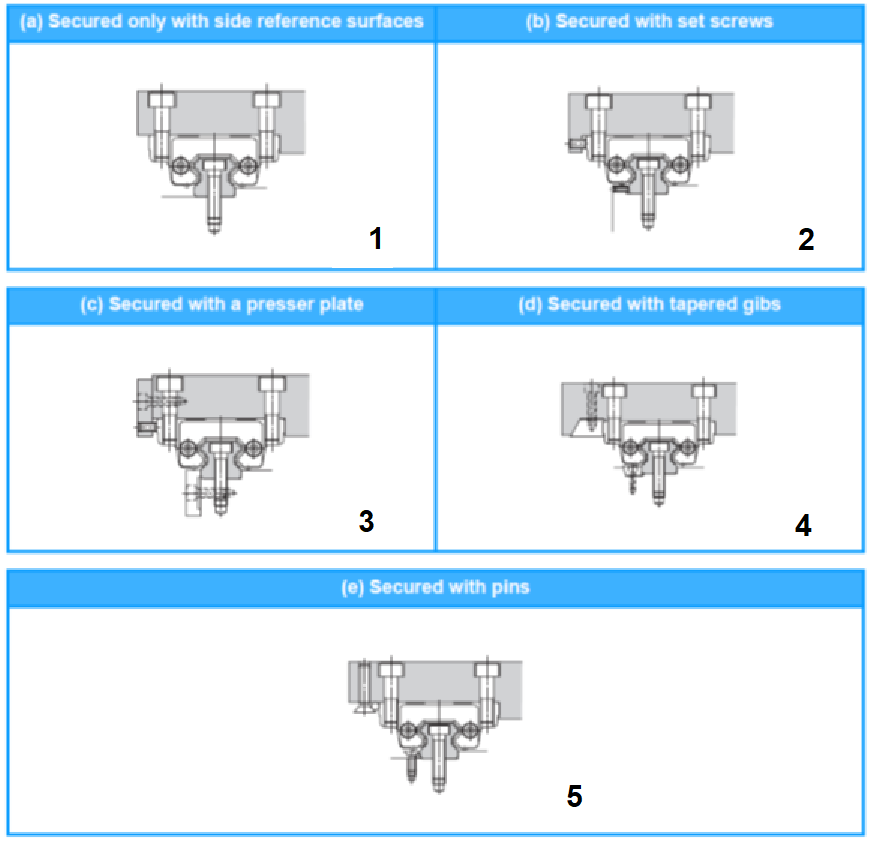

2. In fig. 2 sunt prezentate mai multe solutii de fixare a ghidajelor de tip tanchete cu bile. In corespondenta cu numarul de ordine indicat langa fiecare figura specificati:

c. care este prima solutie tehnica recomandata a fi utilizata pentru montarea ghidajelor

d. care este cea de a doua solutie tehnica care ar putea fi utilizata alternativ pentru montarea ghidajelor

e. care sunt solutiile tehnice care NU se recomanda a fi utilizate pentru montarea ghidajelor

1

2

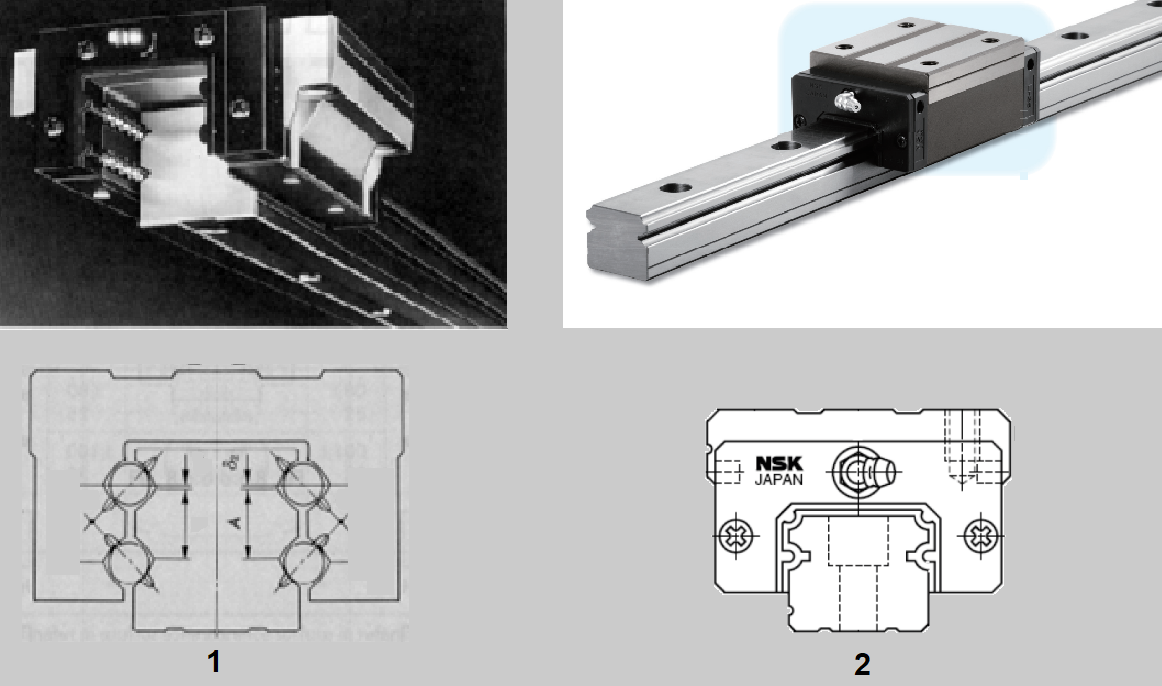

Pentru ghidajele model NSK din figurile de mai jos, indicati:

1. Care dintre cele doua modele de ghidaje este:

a. modelul lansat initial

b. modelul de ultima generatie

2. cate randuri de elemente intermediare sunt portante in fiecare ghidaj, in cazul aplicarii unor sarcini mici-moderate

c. ghidajele 1 - 2 randuri de bile portante, cel de sus

d. ghidajele 1 - 2 randuri de bile portante, cel de jos

e. ghidajele 1 - 4 randuri de bile portante, cel de sus+cel de jos

f. ghidajele 2 - 2 randuri de bile portante, cel de sus

g. ghidajele 2 - 2 randuri de bile portante, cel de jos

h. ghidajele 2 - 4 randuri de bile portante, cel de sus+cel de jos

3. cate randuri de elemente intermediare sunt portante in fiecare ghidaj, in cazul aplicarii unor sarcini mari - cu soc

i. ghidajele 1 - 2 randuri de bile portante, cel de sus

j. ghidajele 1 - 2 randuri de bile portante, cel de jos

k. ghidajele 1 - 4 randuri de bile portante, cel de sus+cel de jos

l. ghidajele 2 - 2 randuri de bile portante, cel de sus

m. ghidajele 2 - 2 randuri de bile portante, cel de jos

n. ghidajele 2 - 4 randuri de bile portante, cel de sus+cel de jos

o: ghidajele din fig. 1

p. ghidajele din fig.2

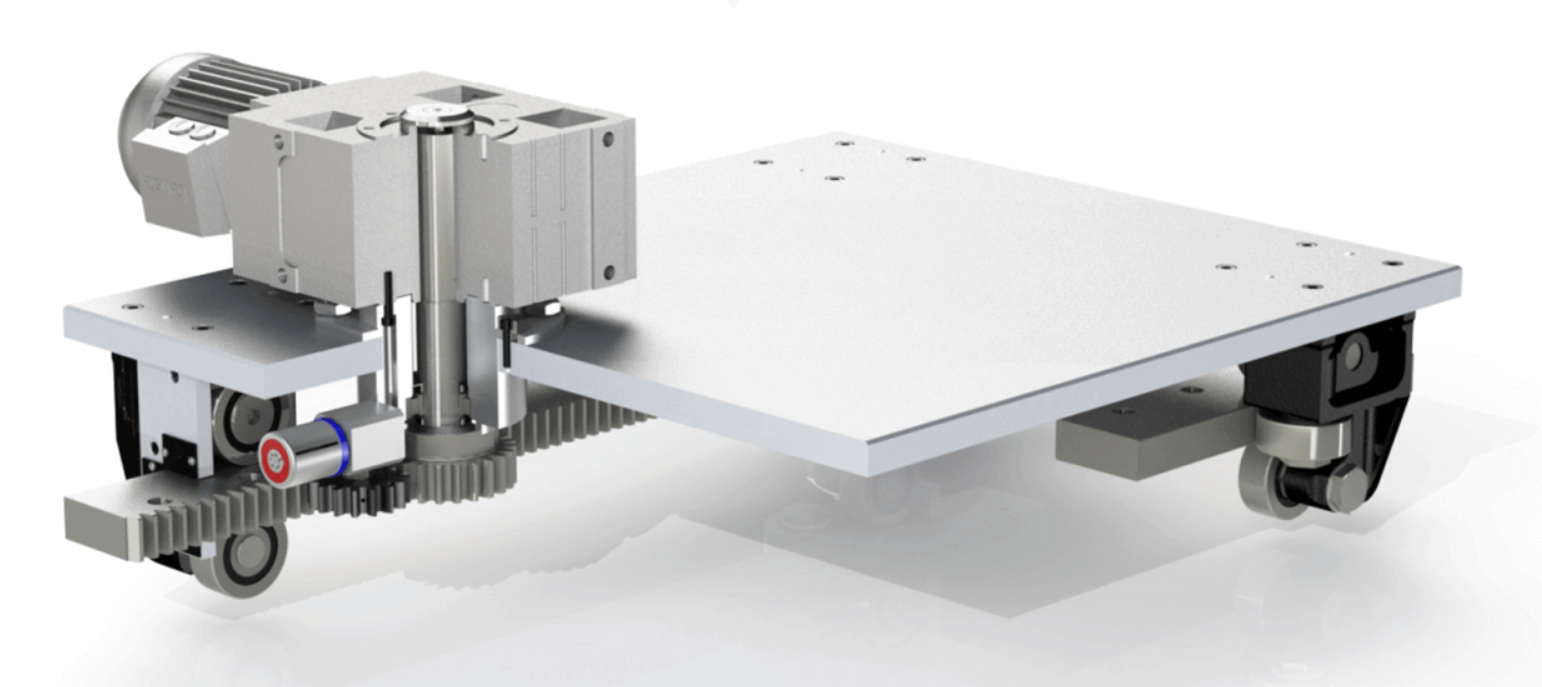

In fig 1 si fig 2 este reprezentat un acelasi tip de ansamblu mobil ce integreaza galeti cu exterior cilindric. Pentru ansamblul mobil prezentat in cele doua figuri precizati:

a in care dintre cele 4 puncte de sprijin al platoului (A, B, C, D) galetii de tip 1

a1 sunt ficsi

a2 sunt reglabili

b in care dintre cele 4 puncte de sprijin al platoului (A, B, C, D) galetii de tip 2

b1 sunt ficsi

b2 sunt reglabili

c in care dintre cele 4 puncte de sprijin al platoului (A, B, C, D) galetii de tip 3

c1 sunt ficsi

c2 sunt reglabili

1

2

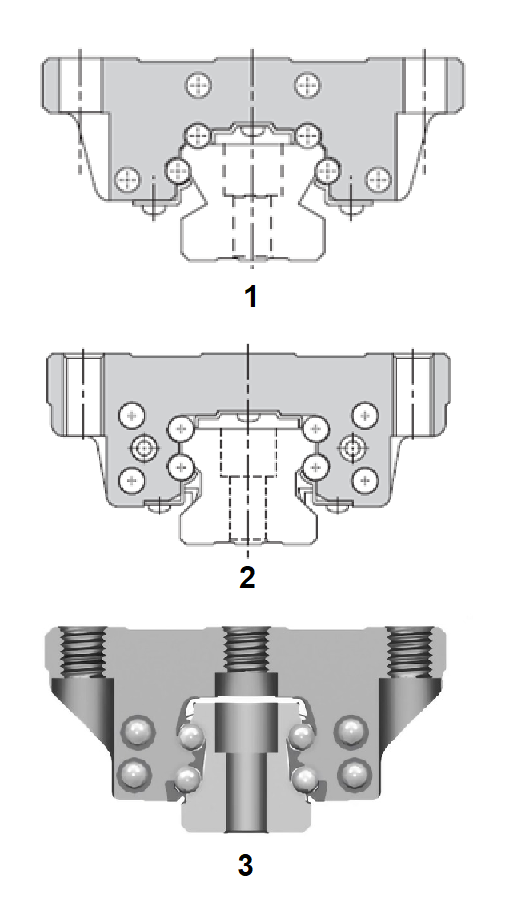

Pentru ghidajele de tip tanchete cu bile din figura de mai jos, in corespondenta cu numarul de ordine de sub fiecare imagine precizati:

1. Ce tip de contact se realizeaza intre elementele intermediare si caile de rulare:

a. in O

b. in Y

c. in X

2. Pentru o aceeasi tipodimensiune de ghidaje, care dintre cele trei tipuri de ghidaje are capacitatea portanta cea mai mare pentru incarcari aplicate pe directie verticala (de sus in jos)

e. ghidajul1

f. ghidajul 2

g. ghidajul 3

3. Care dintre cele trei tipuri de ghidaje pot avea, din punct de vedere teoretic, capacitati portante egale pentru incarcari aplicate pe directie verticala (de sus in jos), pe directie revers verticala (de jos in sus) si pe directie laterala

h. ghidajul1

i. ghidajul 2

j. ghidajul 3

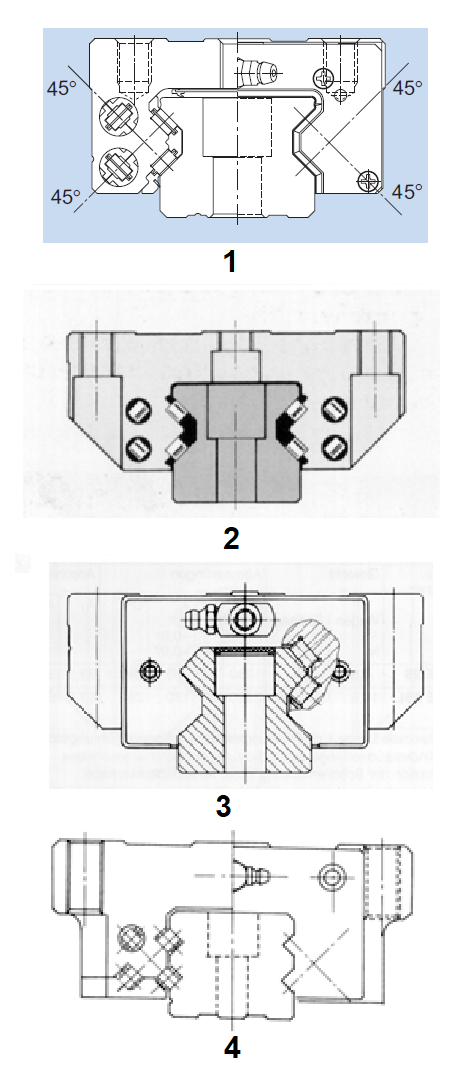

Pentru ghidajele cu tanchete cu role cilindrice prezentate in fig 1, 2, 3 si 4 precizati:

a care dintre ghidaje au

a1. 2 randuri de role portante

a2. 4 randuri de role portante

b. care dintre ghidaje au contact "in X"

c. care dintre ghidaje au contact "in O"

d. care dintre ghidaje permit compensari ale erorilor de potie reciproca a suprafetelor de montare a tanchetelor

d1. ghidajele cu contact "in O"

d2. ghidajele cu contact " in X"

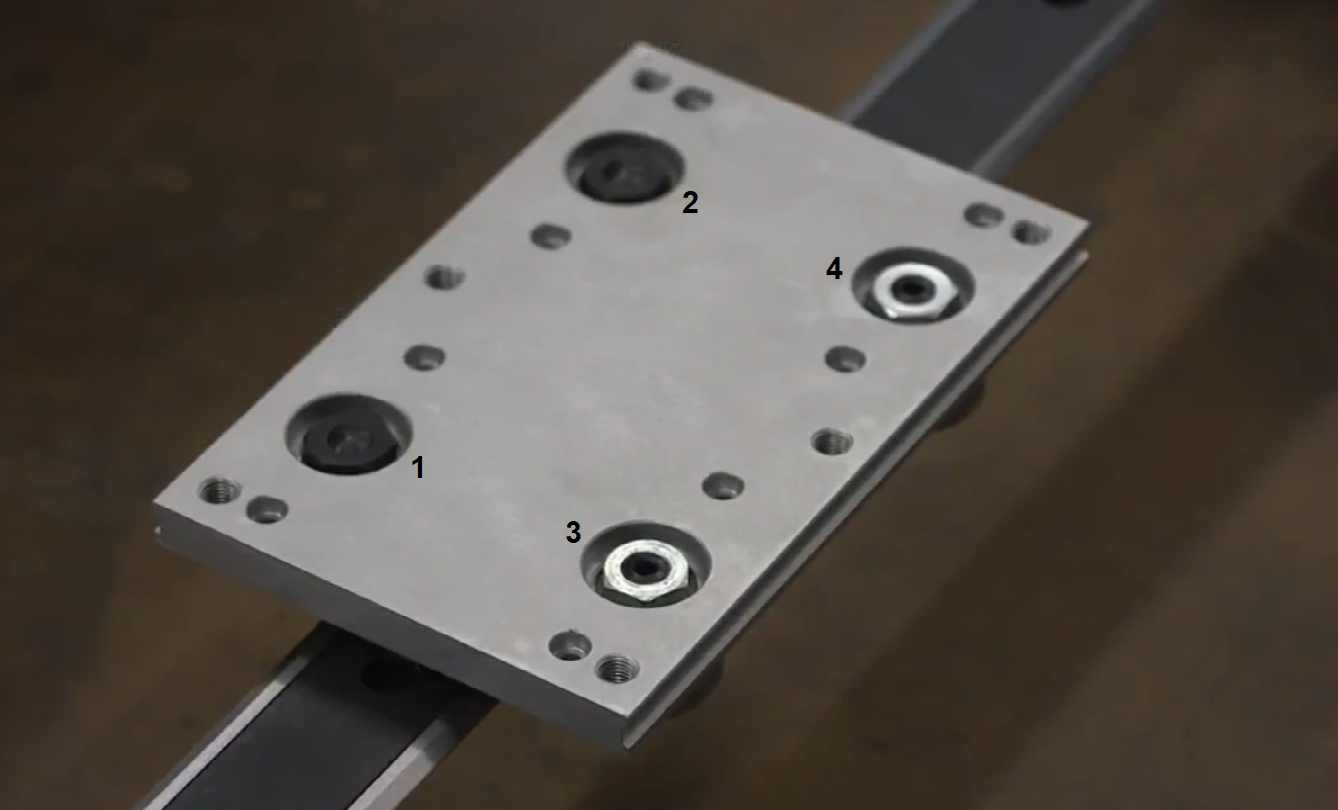

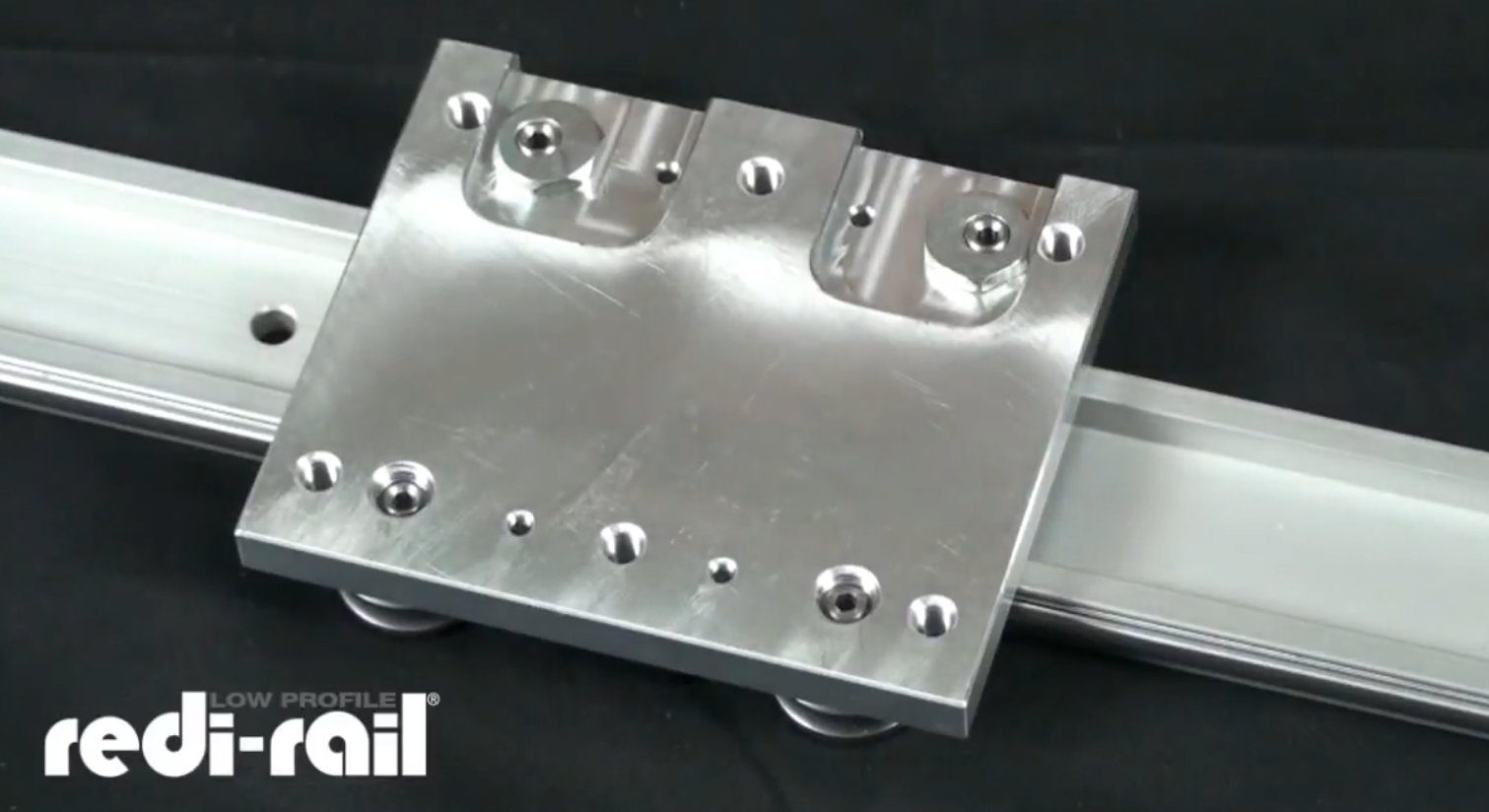

In figurile 1, 2, 3 sunt prezentate ansambluri mobile cu galeti si instrumentele utilizate la montajul si reglarea acestora.

a. Pentru fig 1 precizati, care sunt galetii ficsi si care sunt galetii reglabili.

a1 galetii 1+2

a2 galetii 3+4

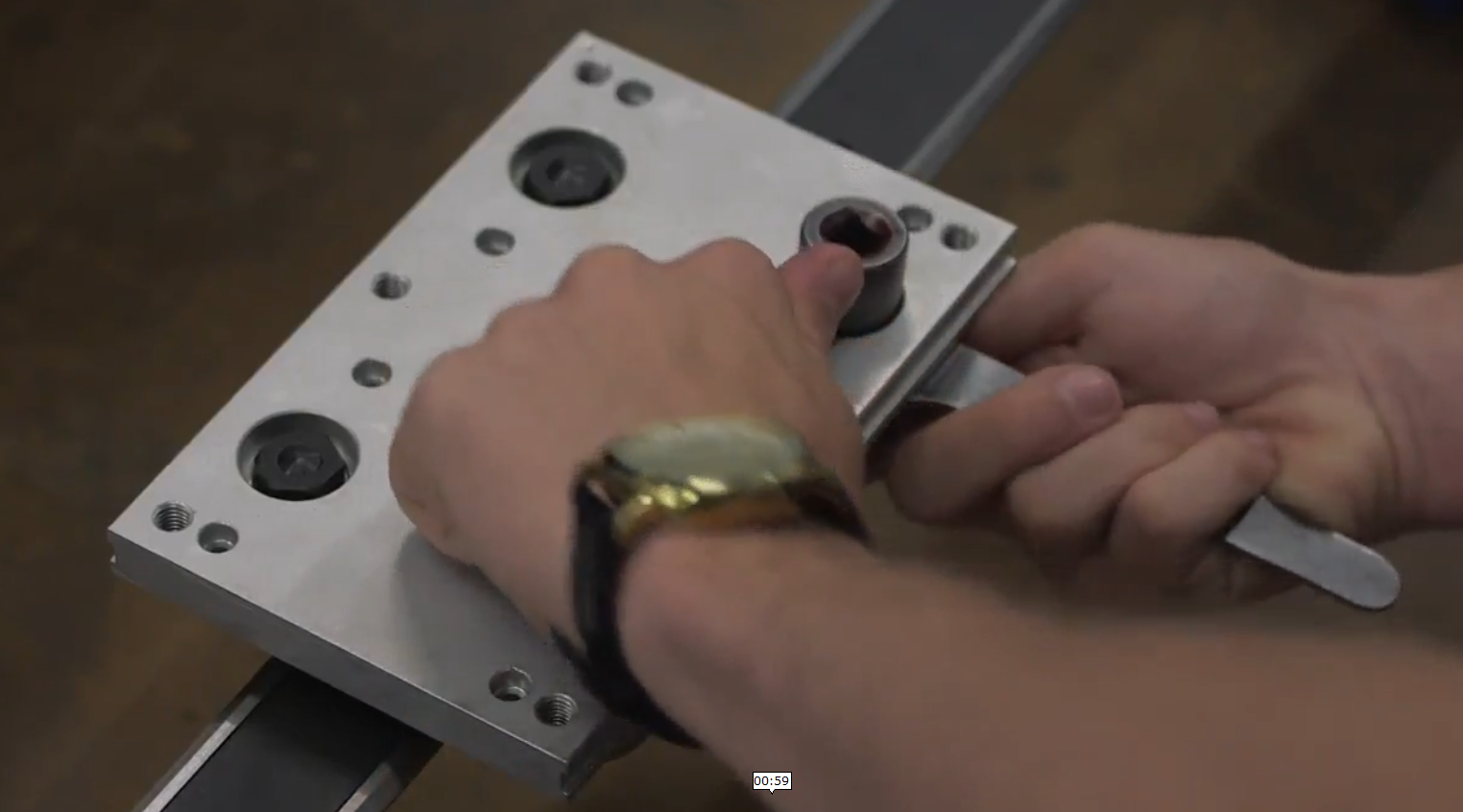

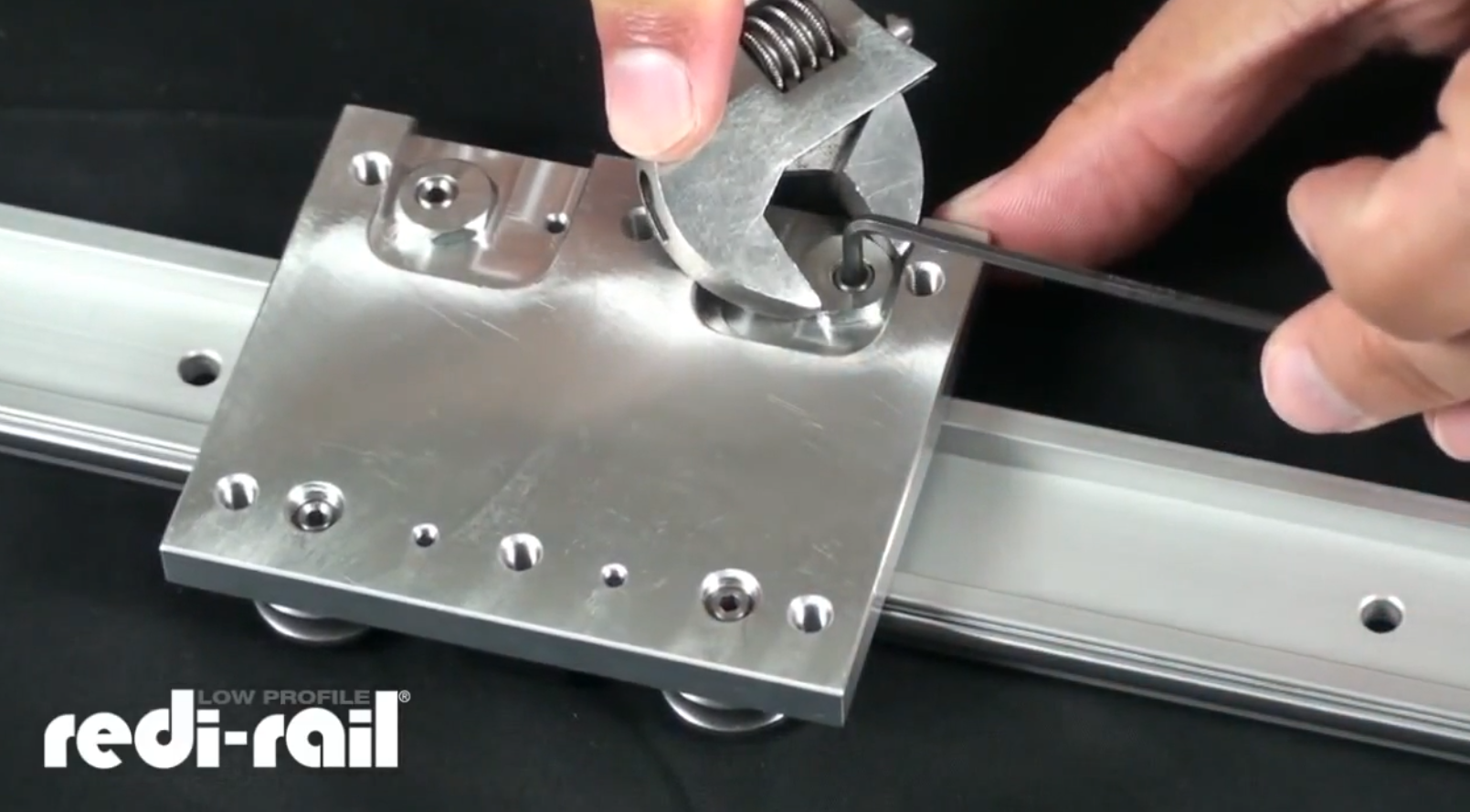

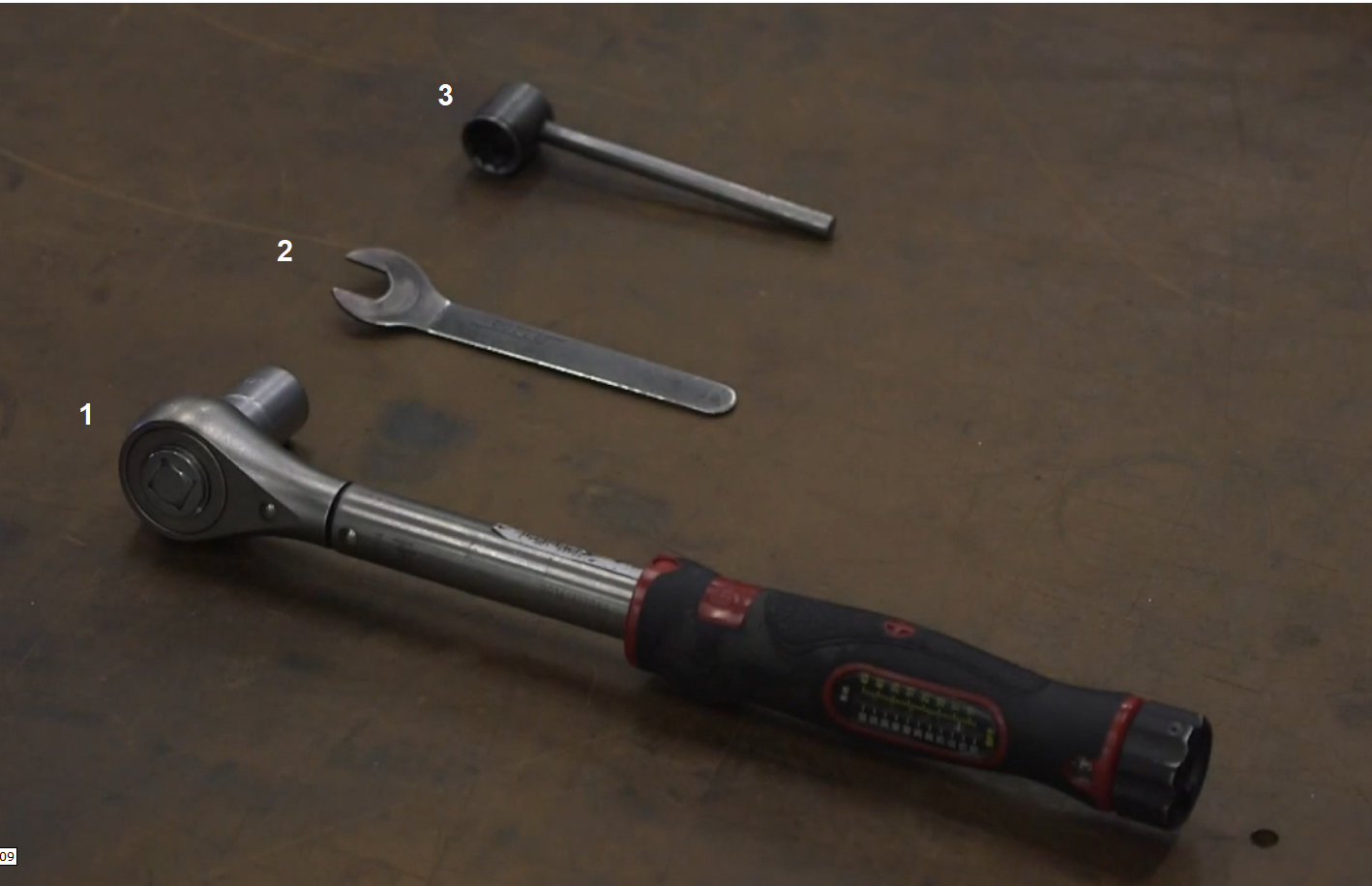

b. In figura 2 sunt prezentate trei instrumente de lucru: o cheie dinamometrica (1), o cheie fixa (2) si o cheie tubulara (3) iar in fig 3 modul de utilizare a doua dintre ele. Care dintre cele trei instrumente este folosit pentru:

b1 desfacerea su stangerea preliminara a galetilor

b2 reglarea jocurilor din ghidaje

b3 strangerea finala a galetilor

1

2

3

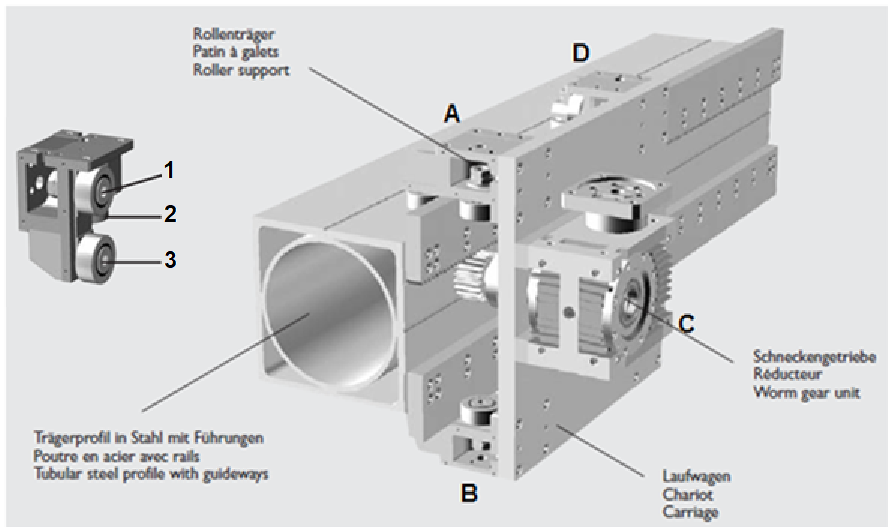

Cu referire la ansamblul mobil prezentat in figura de mai jos si

respectiv notarea cu literele A, B, C, D a celor 4 puncte de ghidare –

sustinere a platoului, precum si a galetilor 1, 2 si 3 dintr-o unitate de

ghidare precizati:

a. cum sunt galetii de tip 1 din punctele A, B, C, D

b. cum sunt galetii de tip 2 din punctele A, B, C, D

c. cum sunt galetii de tip 3 din punctele A, B, C, D
