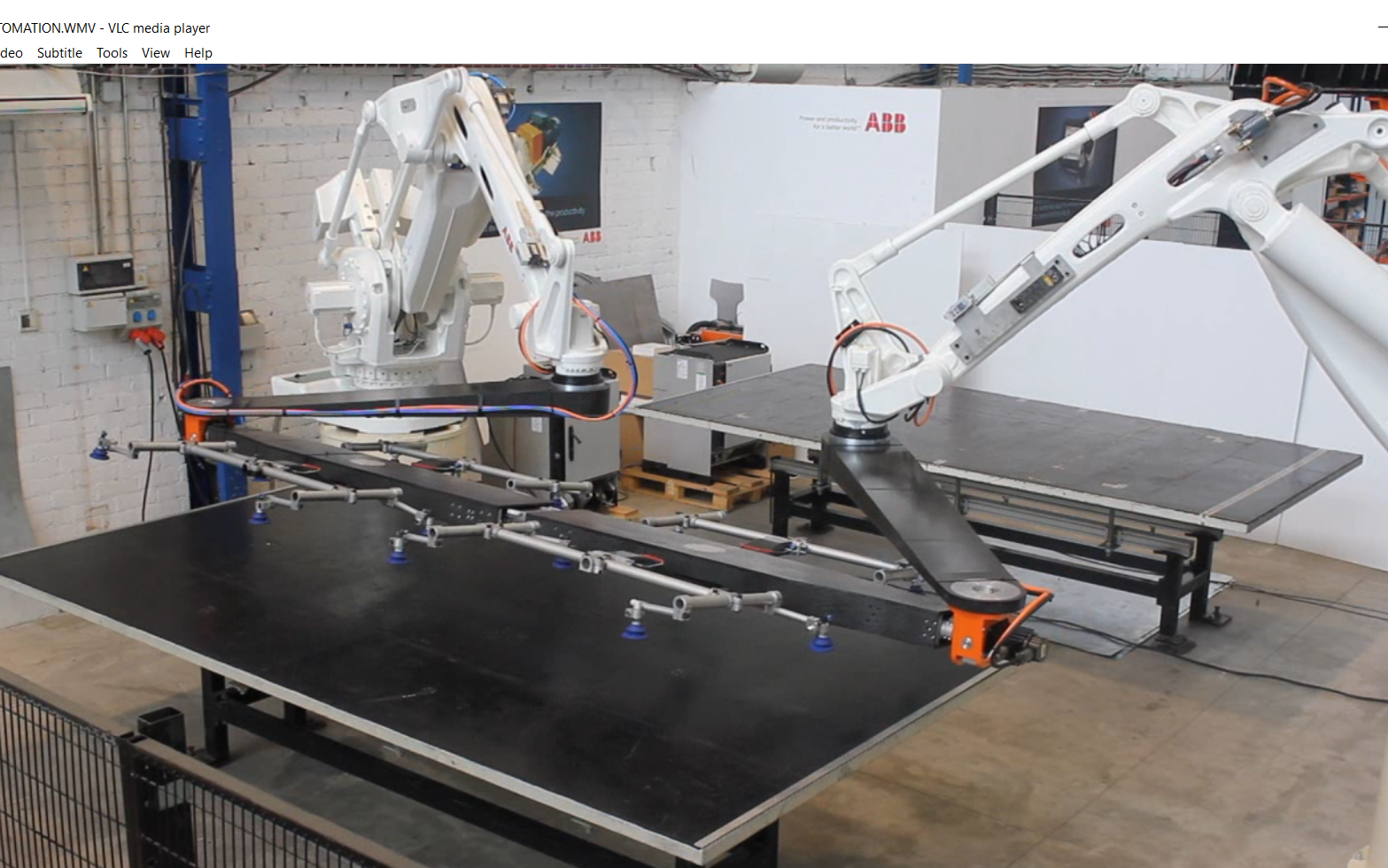

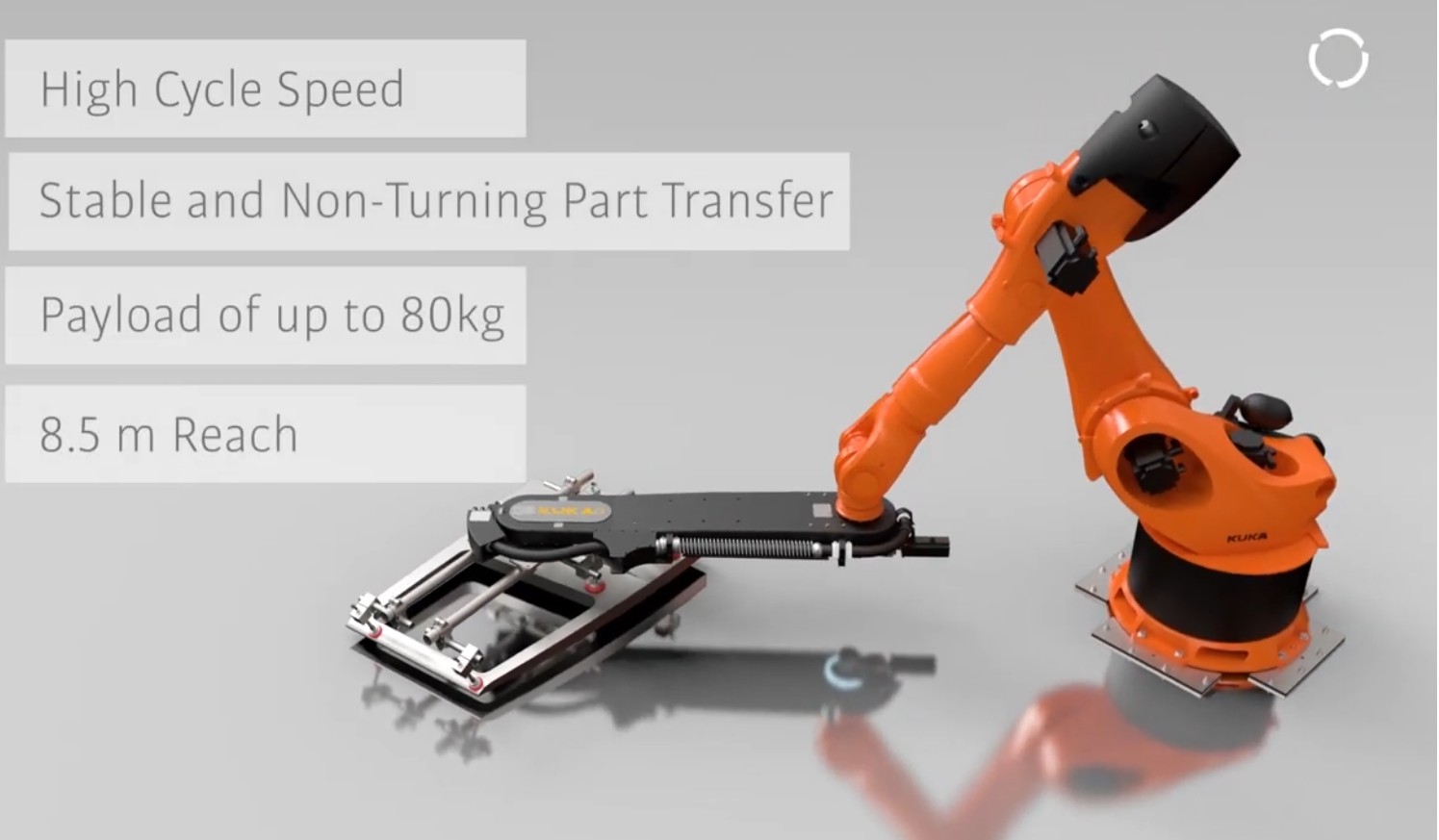

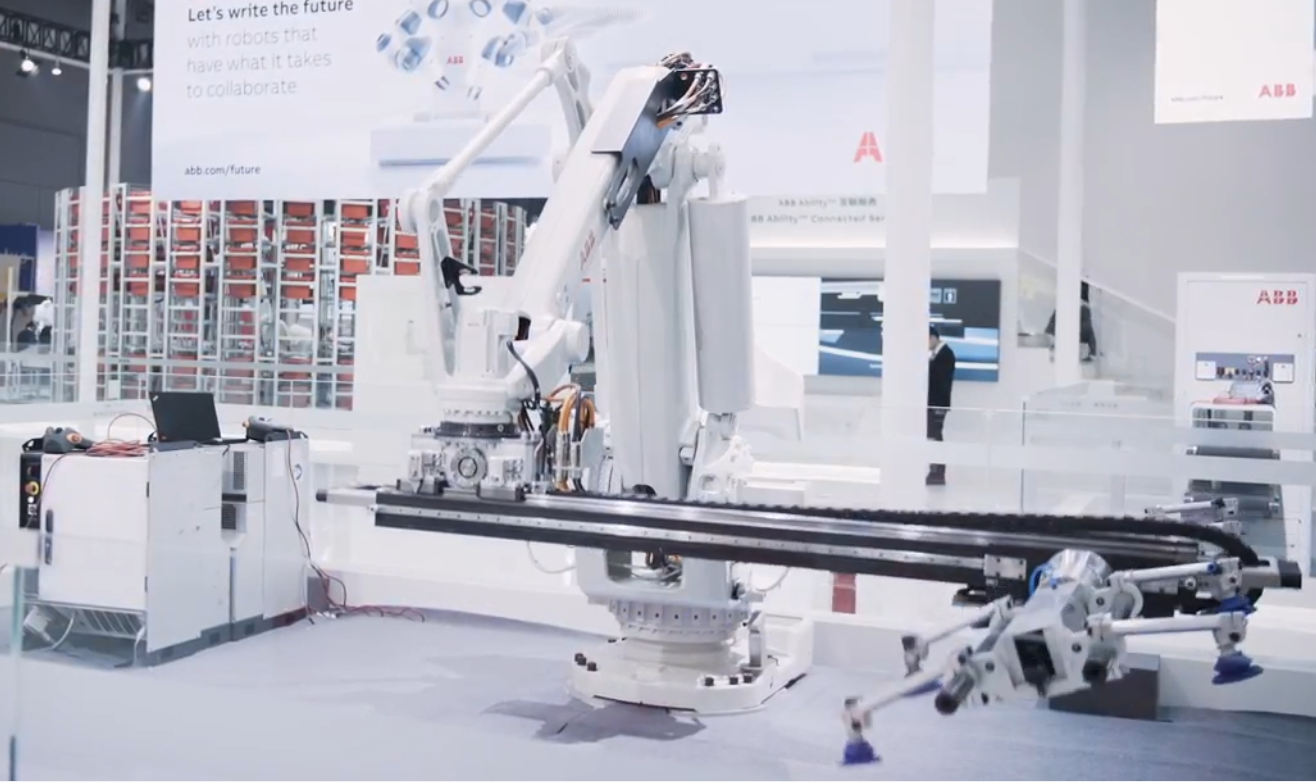

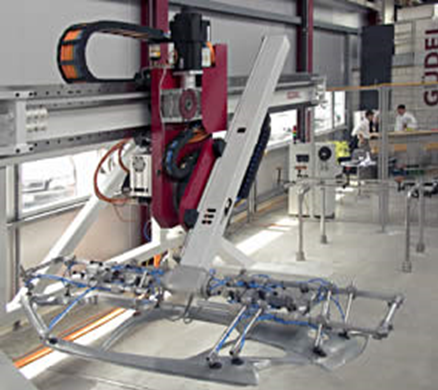

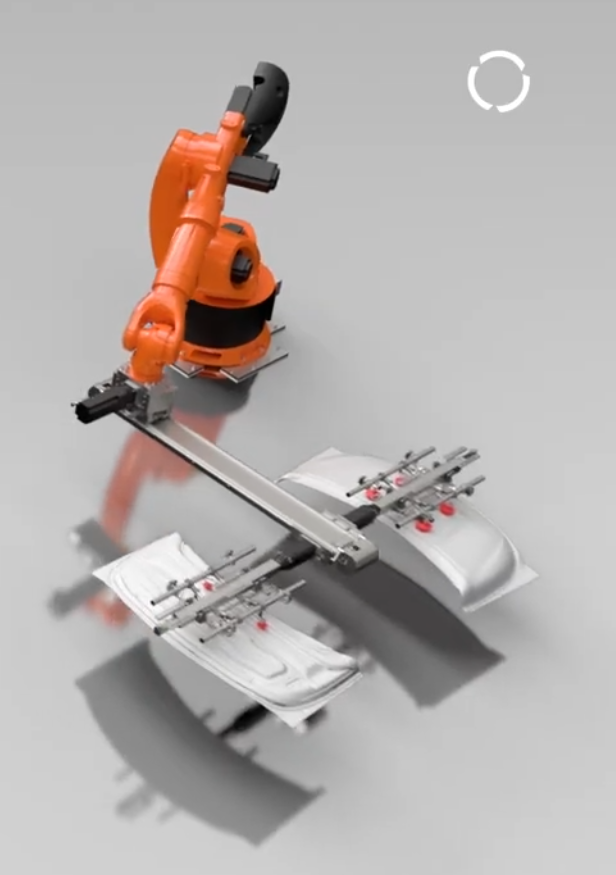

Cu referire la numerele de ordine din fata fiecarei figuri precizati

a. care dintre RI prezentati mai jos NU pot fi utilizati la capat de linie de prelucrare prin deformare plastica prin ambutisare pentru incarcarea / descarcarea preselor

b. care RI au echipari tehnologice care permit amplasarea acestora la capat de linie pentru incarcarea / descarcarea preselor de ambutisat (front loading / end unloading)

c. care RI au echipari tehnologice care permit amplasarea lor intre doua prese in vederea realizarii transferului automatizat al semifabricatelor intre acestea

d. care RI au echipari tehnologice care pe langa faptul ca permit amplasarea RI intre doua prese in vederea realizarii transferului automatizat al semifabricatelor intre acestea, permit suplimentar si reducerea la minimum posibil a distantei dintre prese.

1.

2.

3.

4.

5.

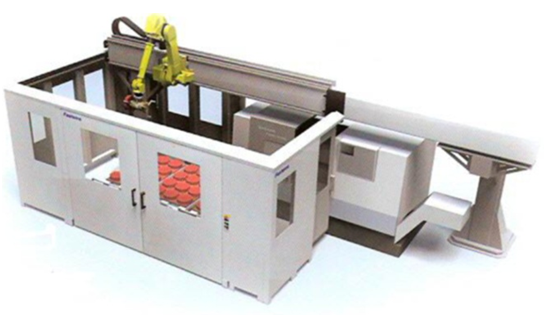

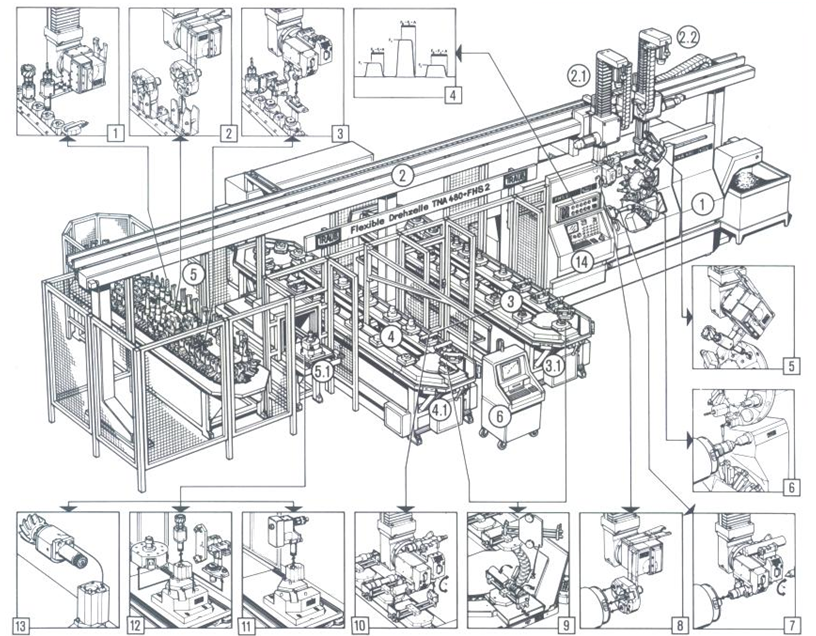

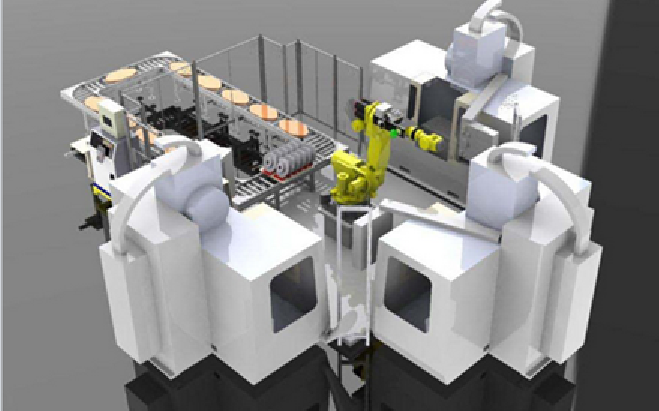

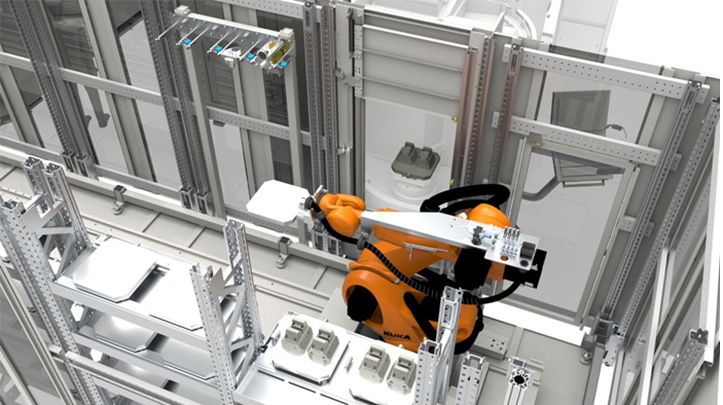

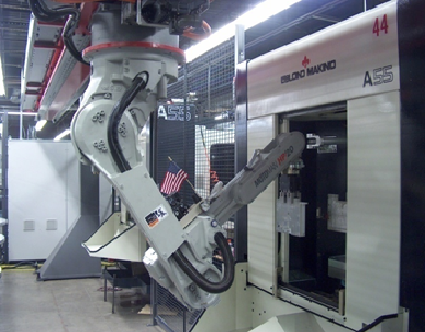

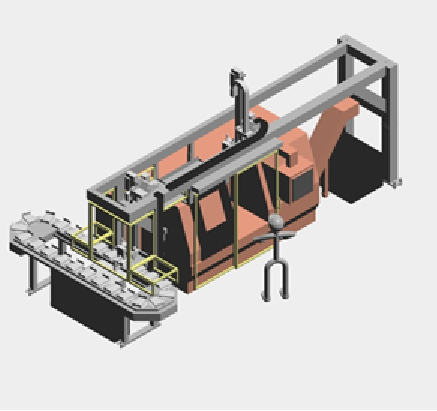

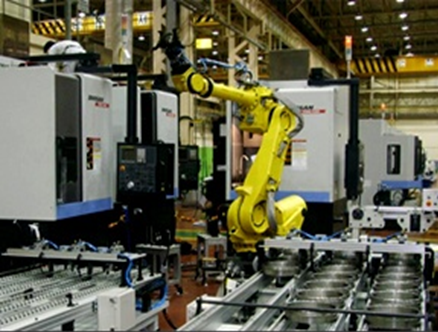

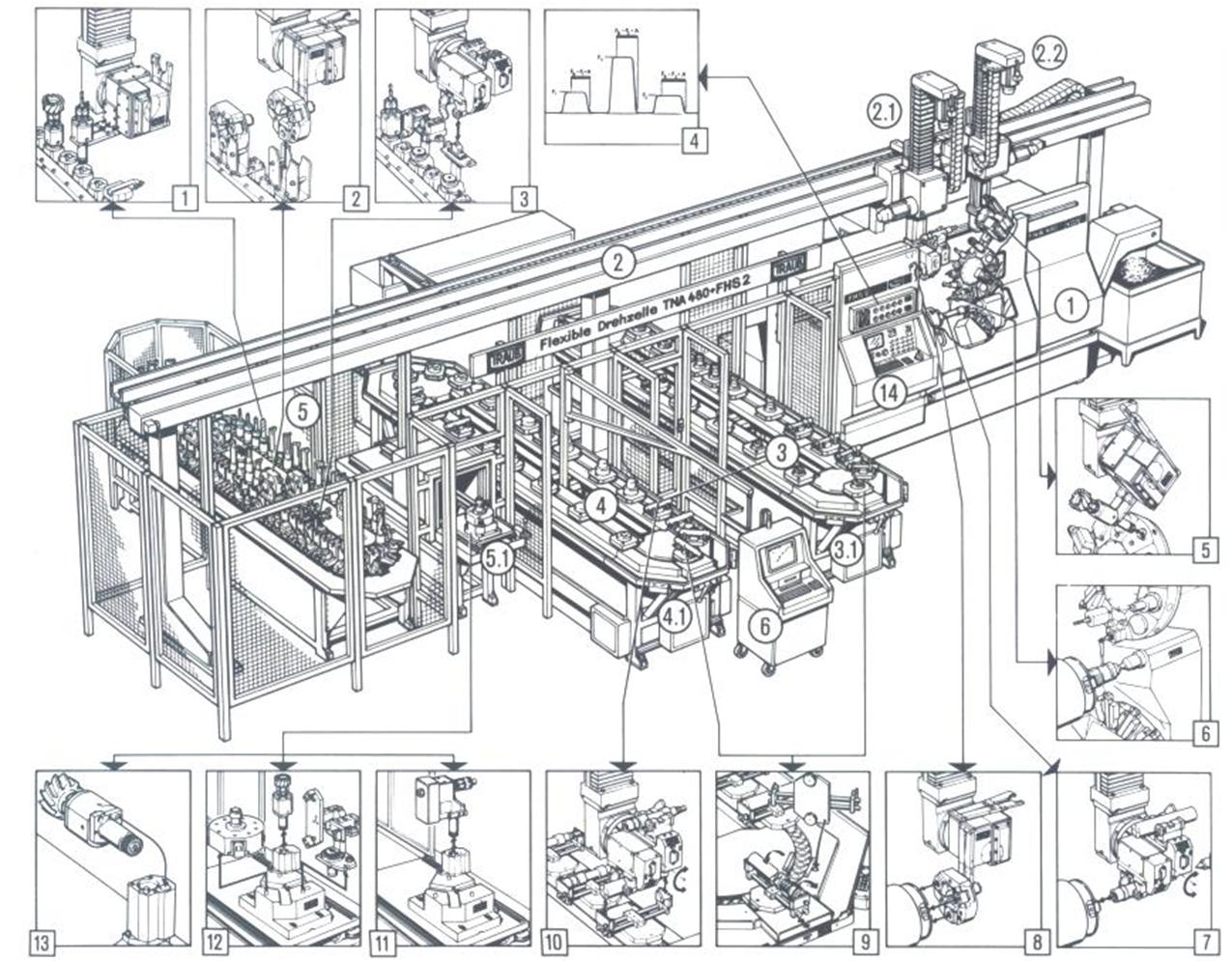

Cu referire la numarul de ordine din fata fiecarei figuri si respectiv variantele posibile de raspuns precizati care este rolul functional al RI in cadrul aplicatiilor robotizate prezentate mai jos.

a. incarcare / descarcare piese pe MU de tip strung / centru de prelucrare prin strunjire cu CNC

b. incarcare / descarcare piese pe MU de frezat / centru de prelucrare prin frezare cu CNC

c. transferul reperelor intre masini si catre sistemele de stocare semifabricate / piese finite cu RI fixati la sol

d. transportul reperelor intre masini si catre sistemele de stocare semifabricate / piese finite cu RI deplasabili la sol

e. schimbarea sculelor / portsculelor aflate in capetele de lucru ale MUCN cu scule aflate in magazii de scule anexe

f. schimbarea sculelor / portsculelor  aflate in magazinele centrelor de prelucrare cu scule aflate in magazii de scule anexe

g. transportul sculelor / portsculelor extrase din capetele de lucru ale MUCN catre magaziile de scule anexe

h. transportul sculelor / portsculelor extrase din magazinele de scule ale MUCN catre magaziile de scule anexe

1.

2.

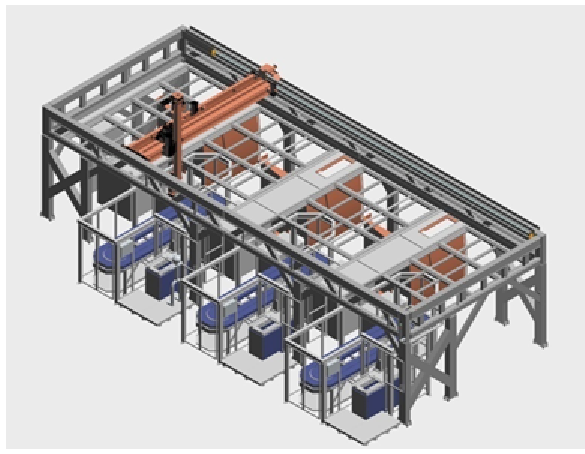

Cu referire la numarul de ordine din fata fiecarei figuri si respectiv variantele posibile de raspuns precizati care este rolul functional al RI in cadrul aplicatiilor robotizate prezentate mai jos.

a. incarcare / descarcare piese pe MU de tip strung / centru de prelucrare prin strunjire cu CNC

b. incarcare / descarcare piese pe MU de frezat / centru de prelucrare prin frezare cu CNC

c. transferul reperelor intre masini si catre sistemele de stocare semifabricate / piese finite cu RI fixati la sol

d. transportul reperelor intre masini si catre sistemele de stocare semifabricate / piese finite cu RI deplasabili la sol

e. schimbarea sculelor / portsculelor aflate in capetele de lucru ale MUCN cu scule aflate in magazii de scule anexe

f. schimbarea sculelor / portsculelor  aflate in magazinele centrelor de prelucrare cu scule aflate in magazii de scule anexe

g. transportul sculelor / portsculelor extrase din capetele de lucru ale MUCN catre magaziile de scule anexe

h. transportul sculelor / portsculelor extrase din magazinele de scule ale MUCN catre magaziile de scule anexe

1.

2.

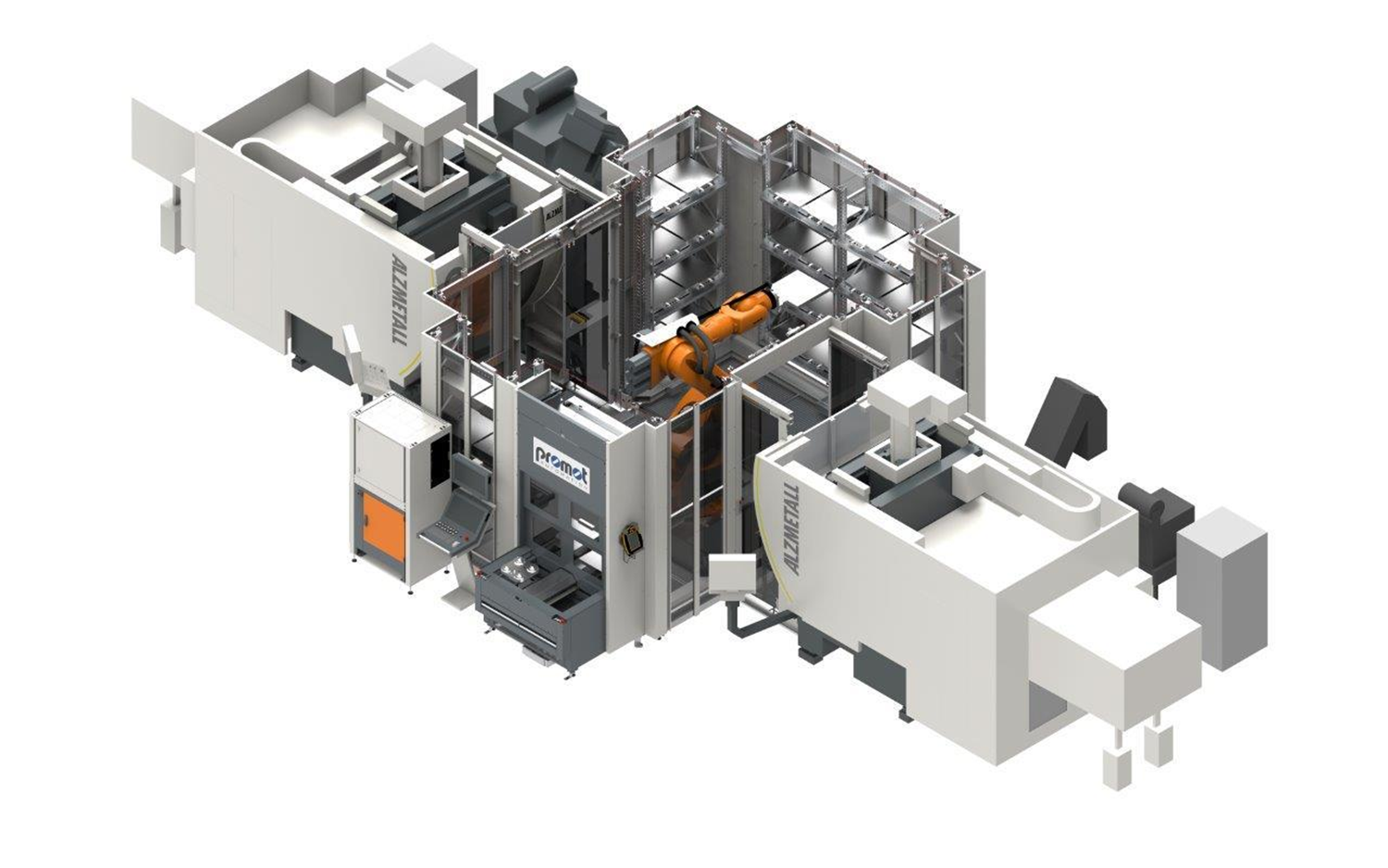

Cu referire la numarul de ordine din fata fiecarei figuri si respectiv variantele posibile de raspuns precizati care este rolul functional al RI in cadrul aplicatiilor robotizate prezentate mai jos.

a. incarcare / descarcare piese pe MU de tip strung / centru de prelucrare prin strunjire cu CNC

b. incarcare / descarcare piese pe MU de frezat / centru de prelucrare prin frezare cu CNC

c. transferul reperelor intre masini si catre sistemele de stocare semifabricate / piese finite cu RI fixati la sol

d. transportul reperelor intre masini si catre sistemele de stocare semifabricate / piese finite cu RI deplasabili la sol

e. schimbarea sculelor / portsculelor aflate in capetele de lucru ale MUCN cu scule aflate in magazii de scule anexe

f. schimbarea sculelor / portsculelor  aflate in magazinele centrelor de prelucrare cu scule aflate in magazii de scule anexe

g. transportul sculelor / portsculelor extrase din capetele de lucru ale MUCN catre magaziile de scule anexe

h. transportul sculelor / portsculelor extrase din magazinele de scule ale MUCN catre magaziile de scule anexe

1.

2.

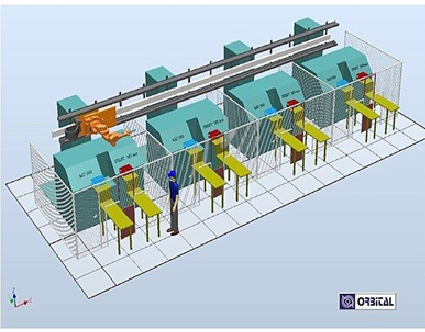

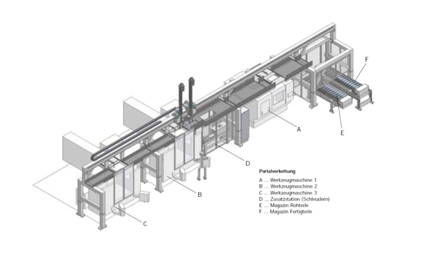

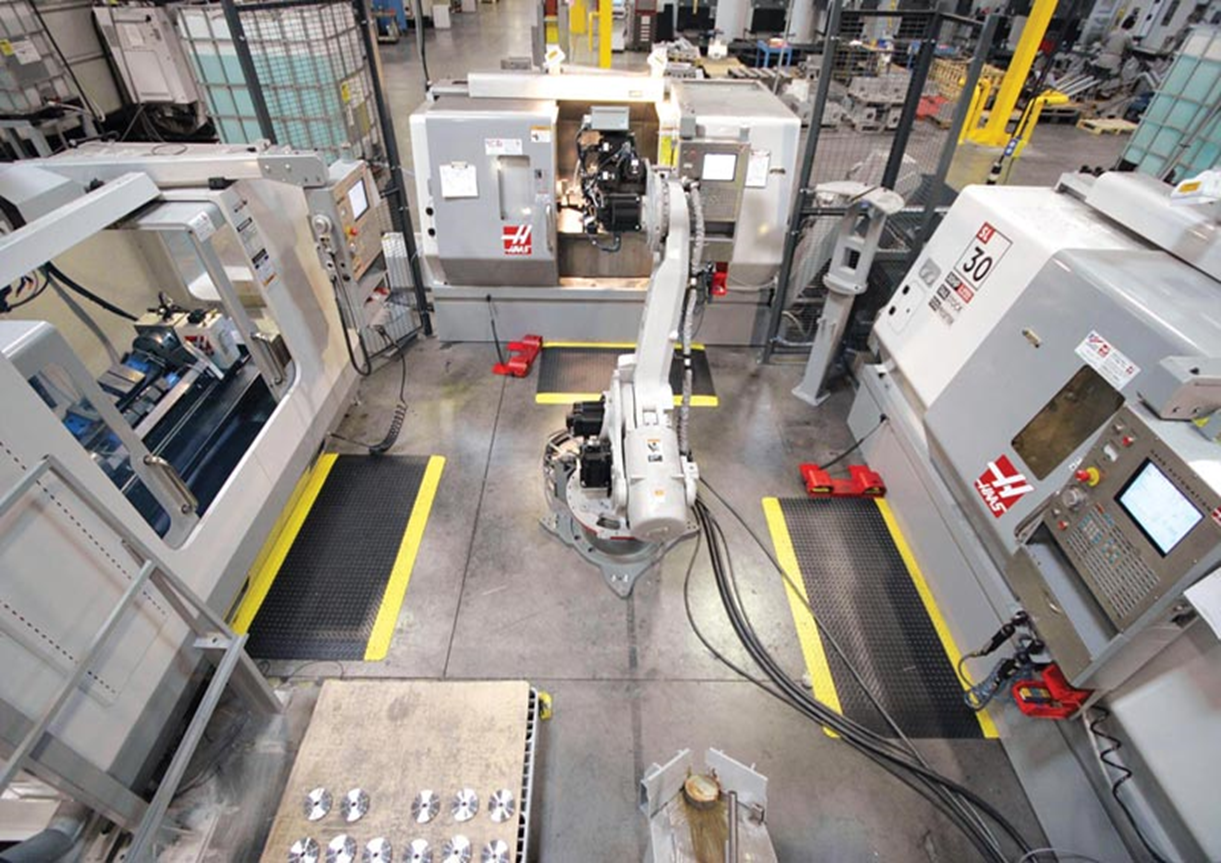

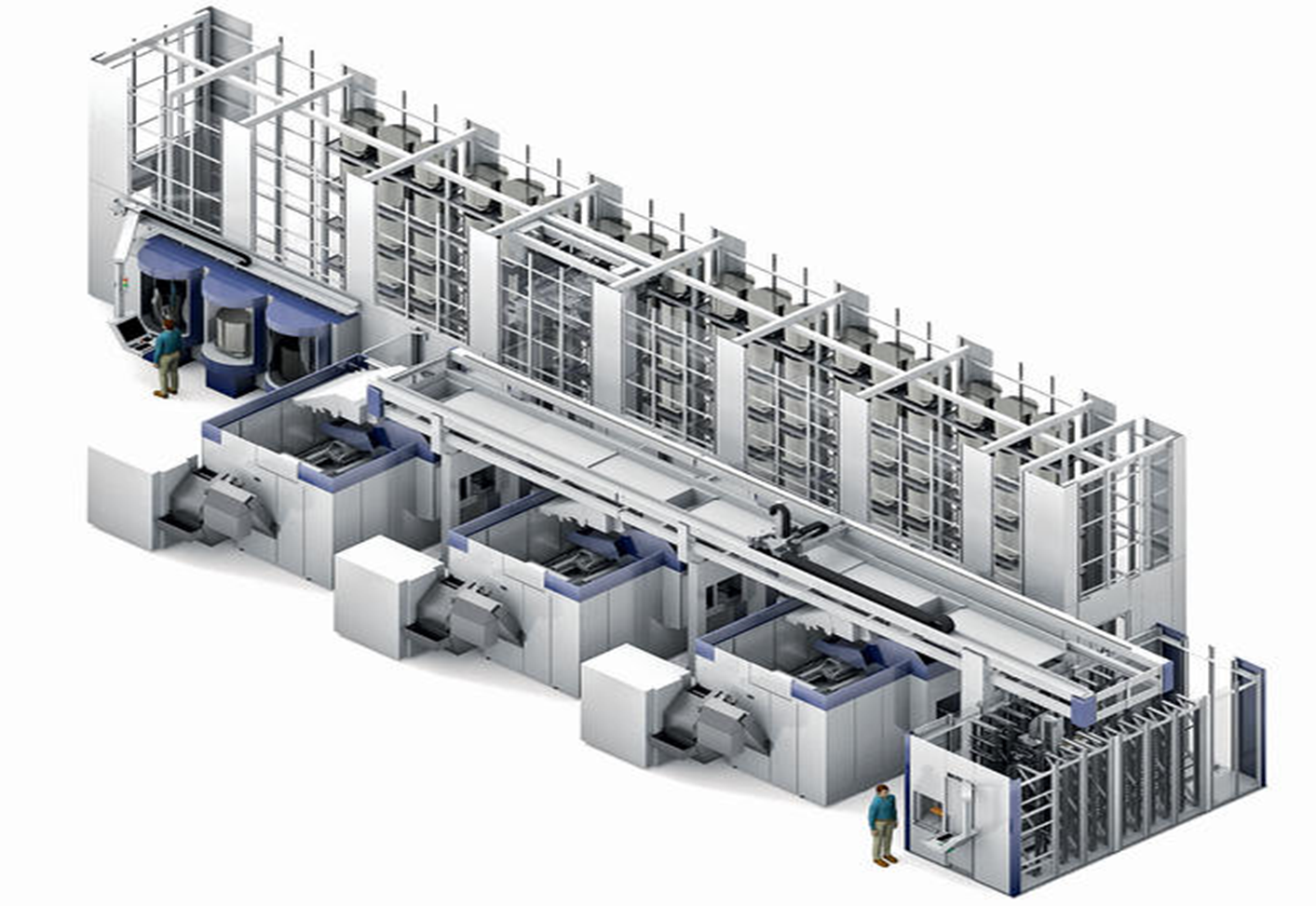

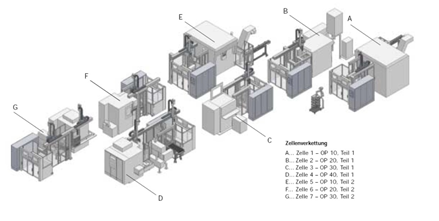

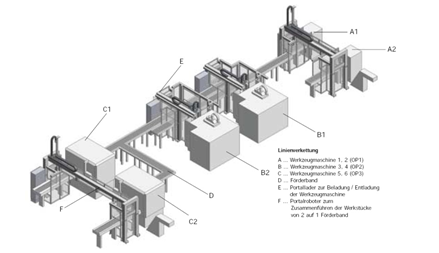

Luand in considerare numerele de ordine din fata fiecarei figuri precizati:

a. care dintre sistemele de fabricatie robotizata prezentate in cele trei imagini au productivitatea maxima

b. care dintre sistemele de fabricatie robotizata prezentate in cele trei imagini asigura nivelul maxim de flexibilitate a fabricatie

c. in care dintre cele trei sisteme transferul reperelor intre diferite nuclee de fabricatie se face pe principiul transferului automatizat al reperelor prin intermediul paletelor port-piese

d. in care dintre cele trei sisteme transferul reperelor intre diferite nuclee de fabricatie se face prin intermediul operatorilor umani

e. in care dintre cele trei sisteme transferul reperelor intre diferite nuclee de fabricatie se face prin intermediul robotilor industriali

1.

2.

3.

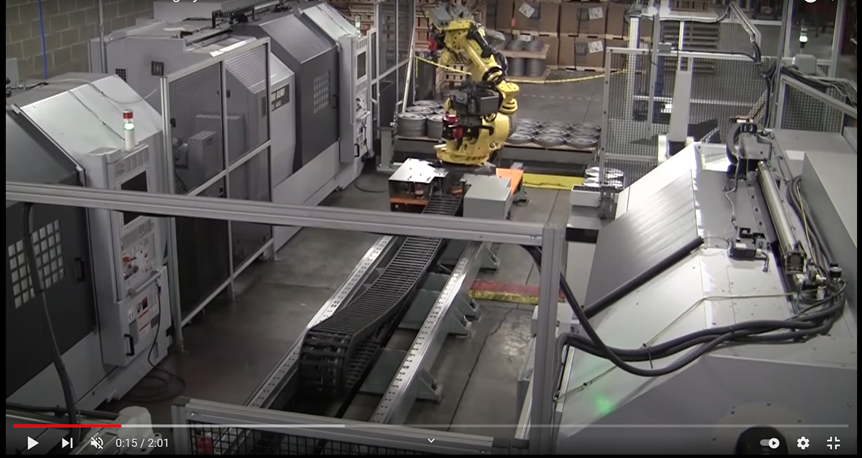

Cu referire la numarul de ordine din fata fiecarei figuri si respectiv variantele posibile de raspuns precizati care este rolul functional al RI in cadrul aplicatiilor robotizate prezentate mai jos.

a. incarcare / descarcare piese pe MU de tip strung / centru de prelucrare prin strunjire cu CNC

b. incarcare / descarcare piese pe MU de frezat / centru de prelucrare prin frezare cu CNC

c. transferul reperelor intre masini si catre sistemele de stocare semifabricate / piese finite cu RI fixati la sol

d. transportul reperelor intre masini si catre sistemele de stocare semifabricate / piese finite cu RI deplasabili la sol

e. schimbarea sculelor / portsculelor aflate in capetele de lucru ale MUCN cu scule aflate in magazii de scule anexe

f. schimbarea sculelor / portsculelor  aflate in magazinele centrelor de prelucrare cu scule aflate in magazii de scule anexe

g. transportul sculelor / portsculelor extrase din capetele de lucru ale MUCN catre magaziile de scule anexe

h. transportul sculelor / portsculelor extrase din magazinele de scule ale MUCN catre magaziile de scule anexe

1.

2.

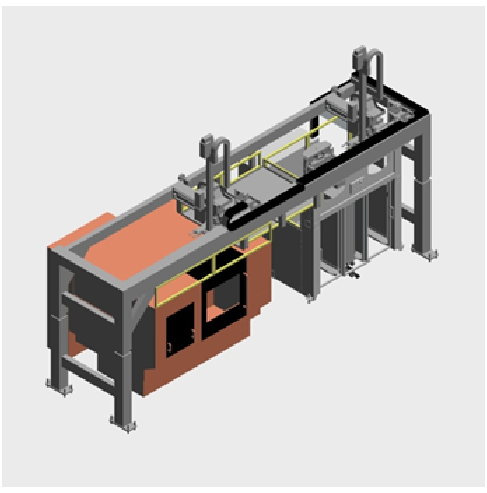

Cate ACN au RI integrati in urmatoarele aplicatii de prelucrare prin aschiere a reperelor pe MU CNC.

1

2

3

4

5DOAR PENTRU SISTEMUL DE POZITIONARE

6 DOAR PENTRU SISTEMUL DE POZITIONARE

7 DOAR PENTRU SISTEMUL DE POZITIONARE

8DOAR PENTRU SISTEMUL DE POZITIONARE

9

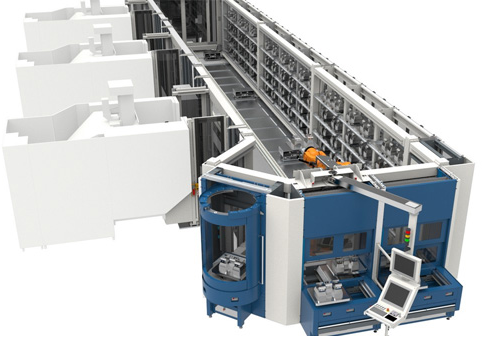

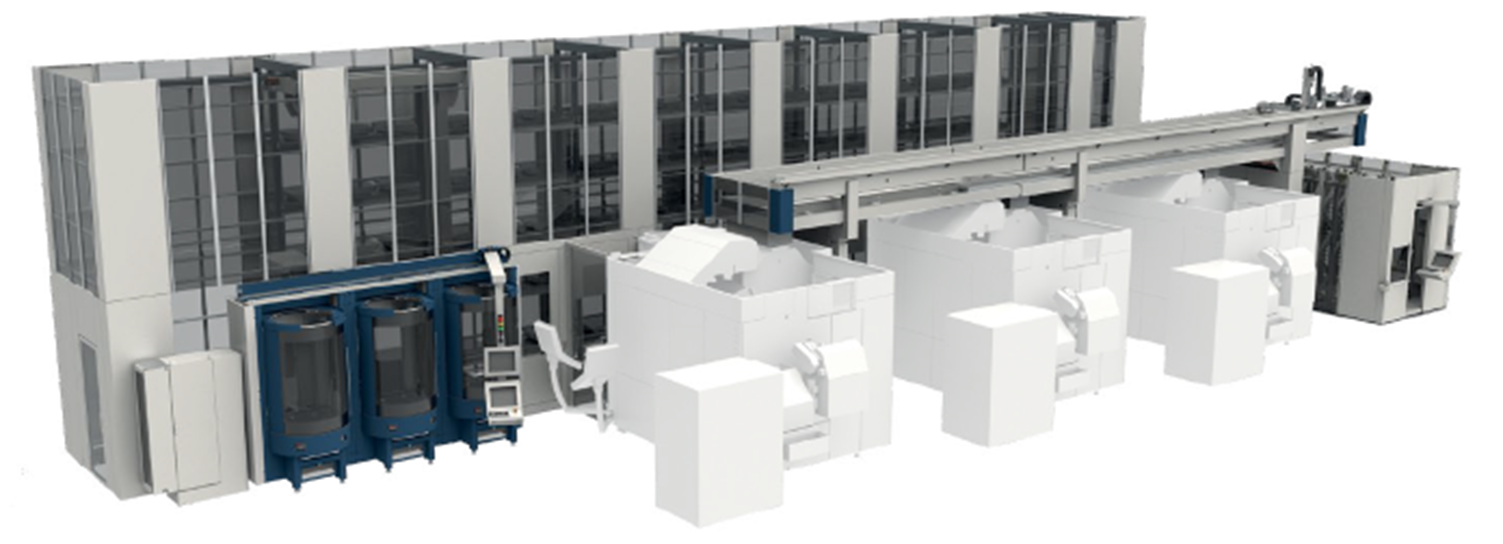

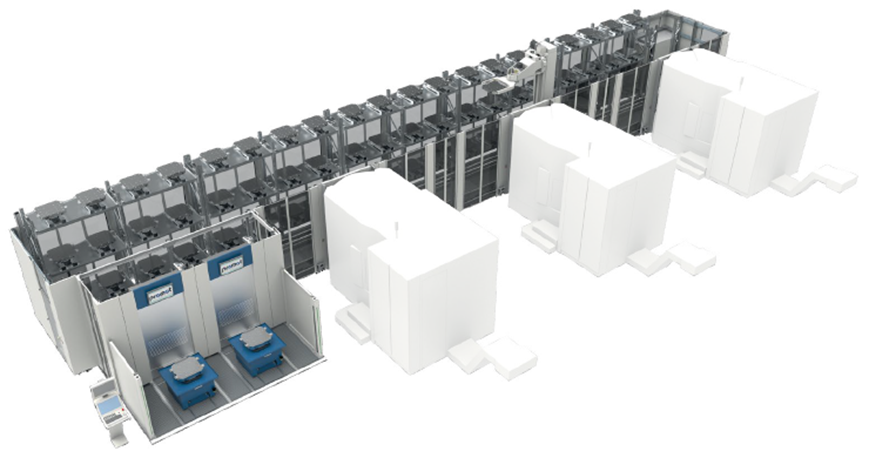

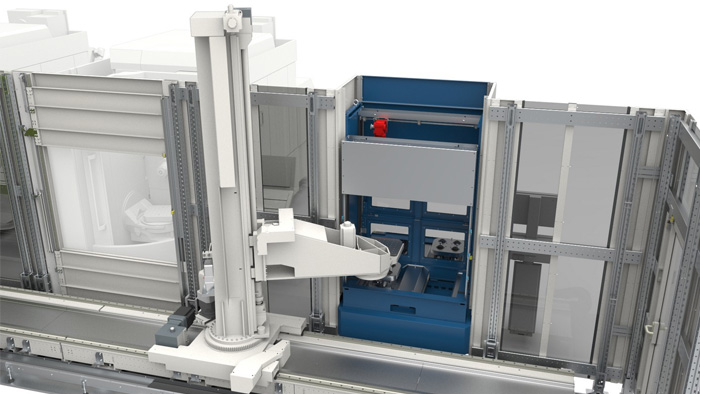

Care este masa totala maxima (piesa+sistem fixare+paleta) posibil a fi manipulata de catre sistemul de alimentare automata cu semifabricate / piese de tip corp prismatic prezentat in figurile de mai jos:

a. 100 kg

b. 300 kg

c. 500 kg

d. 750 kg

e. 1000 kg

f. 1500 kg

g. 2000 kg

h. 2500 kg

i. 3000 kg

Care este masa totala maxima (piesa+sistem fixare+paleta) posibil a fi manipulata de catre sistemul de alimentare automata cu semifabricate / piese de tip corp prismatic prezentat in figurile de mai jos:

a. 100 kg

b. 300 kg

c. 500 kg

d. 750 kg

e. 1000 kg

f. 1500 kg

g. 2000 kg

h. 2500 kg

i. 3000 kg

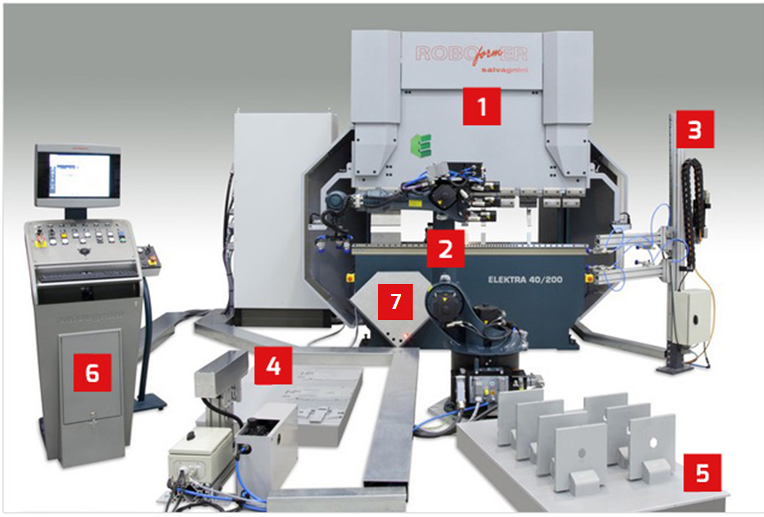

Cu referire la notatiile facute in figura de mai jos precizati:

A. Care este numarul de ordine pentru urmatoarele componente din aplicatie

a.  sistem de stocare repere finite

b. masina de deformat plastic prin indoire

c. sistem de aliniere a semifabricatului

d. robotul industrial integrat in aplicatie

e. sistem de schimbare a modului de apucare a semifabricatului

f. sistem de stocare a semifabricatelor

B. Care dintre elementele componente ale aplicatiei este fundamental pentru asigurarea realizarii corecte a operatiilor de indoire a reperelor

C. Care dintre elementele componente ale aplicatiei este necesar doar in anumite situatii pentru prelucrarea completa a reperelor

D. Care dintre elementele componente ale aplicatiei necesita un sistem auxiliar de asigurare a preluarii individuale a reperelor
