Sa se determine rezistenta modelului paralel pentru un condensator, care are Cp = 7 nF si Q = 82, la frecventa f=8 kHz.

Sa se exprime rezultatul in .

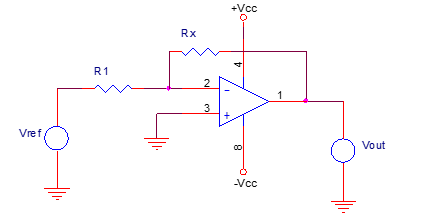

Pentru Ohmetrul activ din figura se cunosc:

= 12 V;  = 13 V.

Voltmetrul si amplificatorul operational se considera ideale.

Sa se determine valoarea rezistentei care asigura o scala pentru ohmetru de 4 .

Observatie: Sa se exprime rezultatul in .

Se dă un circuit rezonant RLC, care are L = 5 mH si C = 20 nF. Frecvențele la care tensiunea de pe condensator scade cu 3dB față de valoare maximă a tensiunii obținută la rezonanță sunt: f1= 18 kHz și f2=29kHz. Să se determine factorul de calitate al circuitului rezonant.

Se da o bobina, care are inductanta modelului serie Ls = 28 mH si factorul de calitate Q = 2.

Sa se determine valoarea inductantei modelului paralel, Lp.

Sa se exprime rezultatul in mH.

Să se determine frecvența care va fi măsurată pentru componenta spectrală a unui semnal sinusoidal aplicat la intrare, dacă acesta este vizualizat de osciloscop în modul FFT. Frecvența semnalului este 1095 kHz.

Osciloscop digital lucrează în modul FFT cu un coeficient  pe orizontală de 100 kHz/div, iar numărul de diviziuni pe orizontală este Nx = 10 diviziuni.

Observație: Se consideră că frecvența maximă afișată pe osciloscop în modul FFT (valoarea frecvenței de la capătul din stânga al ecranului) este egală cu jumătate din frecvența de eșantionare.

Exprimați raspunsul in kHz.

Pentru valori mici exprimați raspunsul folosind doua zecimale.

La intrarea unui osciloscop digital, care are frecvența de eșantionare maximă 70 MHz, numărul de eșantioane afișate pe ecran fără interpolare este Ns = 500, iar numărul de diviziuni este  Nx = 10, se aplica un semnal dreptunghiular având timpul de creștere de 15 ns

Sa se determine valoarea indicata pentru timpul de creștere, daca acesta se măsoară folosind Rise Time din meniul Measure al unui osciloscop digital. În momentul momentul apelării meniului Measure-»RiseTime semnalul este vizualizat folosind un coeficient de  deflexie pe orizontala Cx= 1000000 ns/div.

Observație: Rezoluția in domeniul timp a osciloscopului este data de perioada de eșantionare folosită. Osciloscopul nu poate măsura intervale de timp mai mici decât perioada de eșantionare cu care lucrează când se efectuează măsurătoarea. Aceasta limitare afectează și valoarea indicată pentru timpul de creștere folosind Rise Time din Meniul Measure.

Exprimați răspunsul in ns.

Pentru valori mici exprimați răspunsul folosind doua zecimale.

Se ignoră erorile datorate rezoluției de măsură, atunci când timpul de creștere este mai mare decât rezoluția. În această situație se consideră că timpul de creștere este măsurat exact.

Circuitul digital de tip numărător decadic specificat în platforma lucrează cu un semnal de ceas care are frecvența = 900 kHz. Să se determine care este frecvența semnalului măsurată la pinul QB al circuitului digital (pinul 11).

Să se exprime rezultatul în kHz.

La intrarea unui osciloscop, pe canalul 1 (CH1), se aplică  semnalul

u(t) = -2 + 6 [V]

Să se determine valoarea maximă a tensiunii de prag de sincronizare (Trigger Level) pentru care imaginea mai este sincronizată. Coeficientul de deflexie pe verticală este de 5 V/div. Modul de cuplaj al semnalului de sincronizare este DC. Sursa de sincronizare este CH1.

Se introduce doar valoarea, fără unitate de măsură.

Se va introduce valoarea cu două zecimale.

Se da un osciloscop digital care are frecventa de esantionare maxima 560 MHz, numarul de esantioane afisate pe ecran fara intrepolare este Ns = 1500, Nx = 10 diviziuni. Pe ecran se vizualizează exact o jumătate de perioadă dintr-un semnal sinusoidal. Care este frecventa maxima a semnalului sinusoidal, dacă acesta poate fi vizualizat fără interpolare cu acest osciloscop.

Observatie: se considera ca pentru evitarea interpolării osciloscopul trebuie să poată să achiziționeze toate cele Ns eșantioane pentru imaginea afișată pe ecran (nu are voie sa folosească interpolarea pentru a estima eșantioanele lipsă).

Exprimati raspunsul in kHz.

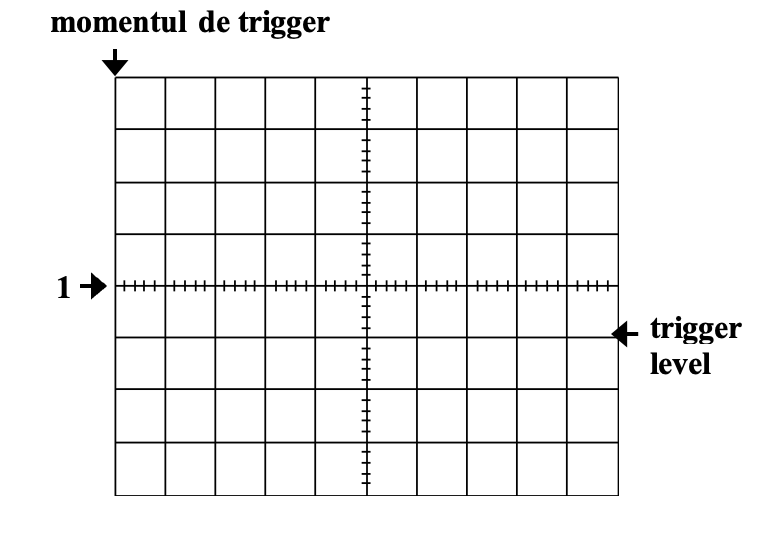

La intrarea unui osciloscop se aplică un semnal triunghiular cu amplitudine 3 V și frecvență 2 kHz.

Osciloscopul are următoarele reglaje: , , momentul de trigger (săgeata verticală de deasupra ecranului) este poziționat exact la începutul ecranului, nivelul de zero este situat la mijlocul axei verticale, săgeata care indică nivelul de trigger (trigger level) este poziționată în dreptul diviziunii 5 pe verticală (diviziunile se numără față de marginea de jos a acranului), frontul de sincronizare este pozitiv.

Să se calculeze de la ce valoare începe afișarea semnalului pe ecranul osciloscopului.

Osciloscopul are 8 diviziuni pe verticală. Poziția săgeții nivelului de trigger din figură este doar ilustrativă, nu se va tine cont de ea în rezolvarea exercițiului.

Să se exprime rezultatul în volți. Se va introduce doar valoarea numerică, fără unități de măsură.

Dacă valoarea este negativă, se introduce valoarea cu semn.

Să se scrie rezultatul cu două zecimale.
