Se da un osciloscop digital, care are frecventa de esantionare maxima 360 MHz, numarul de esantioane afisate pe ecran fara intrepolare este Ns = 500, Nx = 10 diviziuni, Care este timpul de crestere minim al unui semnal dreptunghiular, care poate fi masurat de osciloscop cu o eroare de maxim 70 %?

Observatie: se considera ca eroarea masurarii intervalelor de timp se datoreaza rezolutiei osciloscopului in domeniul timp, care este  egala cu perioada de esantionare.

Exprimati raspunsul in ns.

Exprimati raspnsul cu minim doua sau trei zecimale dupa virgula.

Se da un osciloscop digital care are frecventa de esantionare maxima 380 MHz, numarul de esantioane afisate pe ecran fara intrepolare este Ns = 500, Nx = 10 diviziuni. Pe ecran se vizualizează exact o jumătate de perioadă dintr-un semnal sinusoidal. Care este frecventa maxima a semnalului sinusoidal, dacă acesta poate fi vizualizat fără interpolare cu acest osciloscop.

Observatie: se considera ca pentru evitarea interpolării osciloscopul trebuie să poată să achiziționeze toate cele Ns eșantioane pentru imaginea afișată pe ecran (nu are voie sa folosească interpolarea pentru a estima eșantioanele lipsă).

Exprimati raspunsul in kHz.

Să se determine frecvența care va fi măsurată pentru componenta spectrală a unui semnal sinusoidal aplicat la intrare, dacă acesta este vizualizat de osciloscop în modul FFT. Frecvența semnalului este 695 kHz.

Osciloscop digital lucrează în modul FFT cu un coeficient  pe orizontală de 60 kHz/div, iar numărul de diviziuni pe orizontală este Nx = 10 diviziuni.

Observație: Se consideră că frecvența maximă afișată pe osciloscop în modul FFT (valoarea frecvenței de la capătul din stânga al ecranului) este egală cu jumătate din frecvența de eșantionare.

Exprimați raspunsul in kHz.

Pentru valori mici exprimați raspunsul folosind doua zecimale.

Sa se determine frecventa de esantionare a unui osciloscop digital, care are frecventa de esantionare maxima 250 MHz, numarul de esantioane afisate pe ecran fara intrepolare este Ns = 500, Nx = 10 diviziuni, daca lucreaza cu un coeficient de  deflexie pe orizontala Cx= 1000 ns/div.

Exprimati raspunsul in kHz.

Pentru valori mici exprimati raspunsul folosind doua zecimale.

La intrarea unui osciloscop digital, care are frecvența de eșantionare maximă 90 MHz, numărul de eșantioane afișate pe ecran fără interpolare este Ns = 1000, iar numărul de diviziuni este  Nx = 10, se aplica un semnal dreptunghiular având timpul de creștere de 8 ns

Sa se determine valoarea indicata pentru timpul de creștere, daca acesta se măsoară folosind Rise Time din meniul Measure al unui osciloscop digital. În momentul afișării valorii Rise TIme semnalul este vizualizat folosind un coeficient de  deflexie pe orizontala Cx= 100000 ns/div.

Observație: Rezoluția in domeniul timp a osciloscopului este data de perioada de eșantionare folosită. Osciloscopul nu poate măsura intervale de timp mai mici decât perioada de eșantionare cu care lucrează când se efectuează măsurătoarea. Aceasta limitare afectează și valoarea indicată pentru timpul de creștere folosind Rise Time din Meniul Measure.

Exprimați răspunsul in ns.

Pentru valori mici exprimați răspunsul folosind doua zecimale.

Se ignoră erorile datorate rezoluției de măsură, atunci când timpul de creștere este mai mare decât rezoluția. În această situație se consideră că timpul de creștere este măsurat exact.

La intrarea unui osciloscop, pe canalul 1 (CH1), se aplică semnalul

u(t) = -2 + 11 [V]

Să se determine valoarea minimă a tensiunii de prag de sincronizare (Trigger Level) pentru care imaginea mai este sincronizată. Coeficientul de deflexie pe verticală este de 5 V/div. Modul de cuplaj al semnalului de sincronizare este DC. Sursa de sincronizare este CH1.

Se introduce doar valoarea, fără unitate de măsură.

Se va introduce valoarea cu două zecimale.

Se da un osciloscop digital, care are frecventa de esantionare maxima 140 MHz, numarul de esantioane afisate pe ecran fara intrepolare este Ns = 500, Nx = 10 diviziuni, Care este timpul de crestere minim al unui semnal dreptunghiular, care poate fi masurat de osciloscop cu o eroare de maxim 40 %?

Observatie: se considera ca eroarea masurarii intervalelor de timp se datoreaza rezolutiei osciloscopului in domeniul timp, care este  egala cu perioada de esantionare.

Exprimati raspunsul in ns.

Exprimati raspnsul cu minim doua sau trei zecimale dupa virgula.

La intrarea unui osciloscop se aplică un semnal triunghiular cu amplitudine 3 V și frecvență 5 kHz.

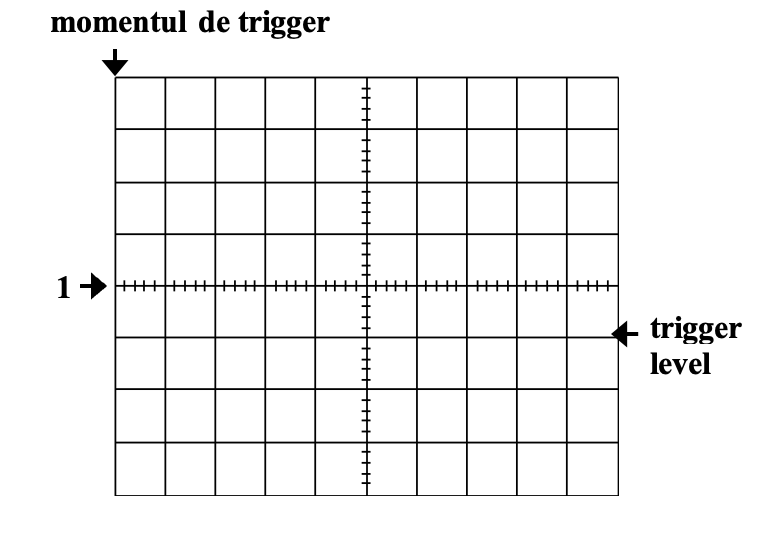

Osciloscopul are următoarele reglaje: , , momentul de trigger (săgeata verticală de deasupra ecranului) este poziționat exact la începutul ecranului, nivelul de zero este situat la mijlocul axei verticale, săgeata care indică nivelul de trigger (trigger level) este poziționată în dreptul diviziunii 3.4 pe verticală (diviziunile se numără față de marginea de jos a acranului), frontul de sincronizare este pozitiv.

Să se calculeze de la ce valoare începe afișarea semnalului pe ecranul osciloscopului.

Osciloscopul are 8 diviziuni pe verticală. Poziția săgeții nivelului de trigger din figură este doar ilustrativă, nu se va tine cont de ea în rezolvarea exercițiului.

Să se exprime rezultatul în volți. Se va introduce doar valoarea numerică, fără unități de măsură.

Dacă valoarea este negativă, se introduce valoarea cu semn.

Să se scrie rezultatul cu două zecimale.

Fie un CNA unipolar care lucrează pe 10 biți și are relația de conversie U(N) = . Tensiunea de referință este =5.12 V.

Să se determine tensiunea de la ieșire corespunzătoare celui mai semnificativ bit,  .

Să se exprime rezultatul în mV.

Fie un CNA de 8 biți. Tensiunea de referință este =20.48 V.

Să se determine tensiunea de la iesire, daca la intrare se aplică numărul 01100111, unde bitul din stânga este cel mai semnificativ.

Să se exprime rezultatul în mV.
