Los ejercicios 6 a 8 están relacionados entre sí y tienen como  objetivo ilustrar como el álgebra de Boole nos permite obtener circuitos combinacionales más simples.

Indica cuál de las siguientes expresiones booleanas implementa el circuito de la figura:

Nota: Tendrás que utilizar VerilUOC_Desktop para responder a estos ejercicios. Mira, si no lo has hecho todavía, los vídeos 1 y 2 de VerilUOC_Desktop antes de realizar estos ejercicios.

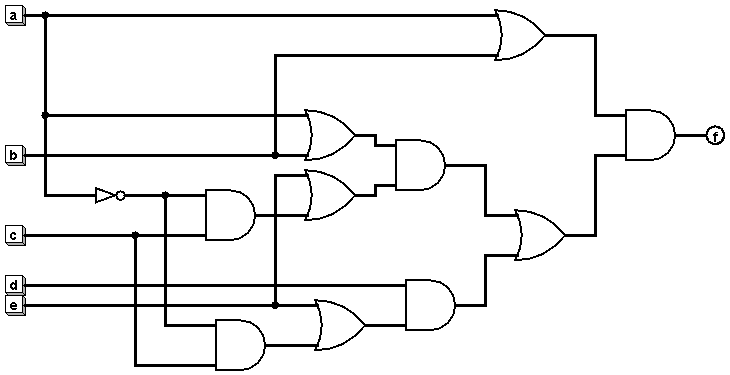

Escribe la expresión booleana que implementa el circuito siguiente (no es necesario simplificar la función):

Nota: Tendrás que utilizar VerilUOC_Desktop para responder a estos ejercicios. Mira, si no lo has hecho todavía, los vídeos 1 y 2 de VerilUOC_Desktop antes de realizar estos ejercicios.

Dibujar un circuito digital que implemente la función booleana siguiente (implementa el circuito tal cual, sin minimizar la función booleana):

Atención: las entradas deben tener los nombres a, b, c, d, y la salida debe tener el nombre f; todas en minúsculas.

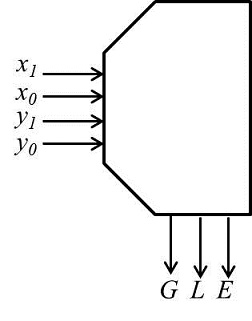

Se desea utilizar una memoria ROM para implementar un circuito digital al que entran dos números X  e Y de 2 bits (X=x₁x₀ , Y=y₁y₀ ) y detecta si X es mayor (G=1), menor (L=1) o igual (E=1) que Y. ¿Qué información deben guardar las palabras de memoria de dirección 0101 y 0010?

Nota: el bit más significativo del bus de direcciones es x₁.

Marca cuál o cuáles de las siguientes afirmaciones son correctas:

Marca cuál de las siguientes expresiones representan el minterm 5 de una función booleana

(nota: ten cuidado con el orden en el que están definidas las variables de la función)
