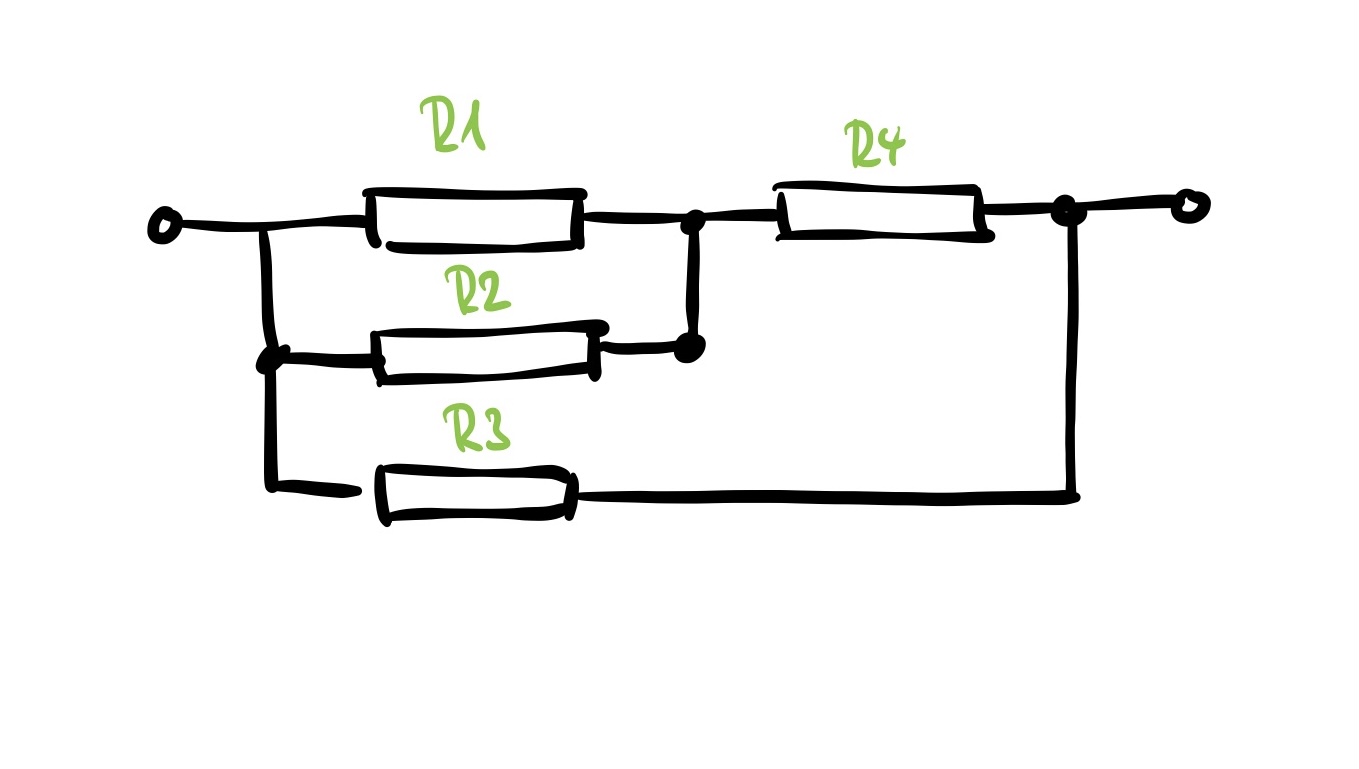

Bestimmen Sie den Gesamtleistung der Schaltung mit den Widerständen

R1 = 5,4 kOhm, R2 = 6,3 kOhm, R3 = 3,4 kOhm, R4 = 2,6 kOhm wenn eine Spannung von 9 V anliegt.

Resultat in [mW] mit drei signifikanten Ziffern.

Déterminez la puissance totale du circuit comportant les résistances

R1 = 5,4 kΩ, R2 = 6,3 kΩ, R3 = 3,4 kΩ, R4 = 2,6 kΩ,

Résultat en [mW] avec trois chiffres significatifs.

Bestimmen Sie die Leistungsaufnahme von R3 der Schaltung mit den Widerständen

R1 = 8,3 kOhm, R2 = 9,8 kOhm, R3 = 8,2 kOhm, R4 = 7,9 kOhm wenn eine Spannung von 3 V anliegt.

Resultat in [mW] mit drei signifikanten Ziffern.

Déterminez la puissance absorbée par R3 dans le circuit comportant les résistances

R1 = 8,3 kΩ, R2 = 9,8 kΩ, R3 = 8,2 kΩ, R4 = 7,9 kΩ,

Résultat en [mW] avec trois chiffres significatifs.

Bestimmen Sie den Gesamtwiderstand der Schaltung mit den Widerständen

R1 = 4,2 kOhm, R2 = 5,4 kOhm, R3 = 9,1 kOhm, R4 = 3,4 kOhm.

Resultat in [kOhm] mit drei signifikanten Ziffern.

Déterminez la résistance totale du circuit comportant les résistances

R1 = 4,2 kΩ, R2 = 5,4 kΩ, R3 = 9,1 kΩ, R4 = 3,4 kΩ.

Résultat en [kΩ] avec trois chiffres significatifs.

Das Seil einer Freileitung besteht aus Aluminium (spezifischer Widerstand ρ = 2.7 × 10^-2 Ωmm²m^-1) und hat einen Durchmesser von 23,1 mm. Wie gross ist die Verlustleistung einer 3,8 km langen Leitung, wenn ein Strom von 391 A übertragen wird?

Geben Sie die Antwort in kW und mit drei signifikanten Stellen an.

Le câble d'une ligne aérienne ayant un diamètre de 23,1 mm est fait en aluminium (résistivité ρ = 2.7 × 10^-2 Ωmm²m^-1). Quelle est la puissance dissipée d'une ligne longue de 3,8 km si un courant de 391 A est transmis ?

Donnez la réponse en kW et avec trois chiffres significatifs.

Die Heizwendel in einem elektrischen Ofen sind aus einer Nickel-Kupfer-Legierung (Temperaturkoeffizient α = 5.2 x 10^-3 K^-1). Der Ofen wird mit einer Spannung von 220 V betrieben, hat eine Heizleistung von 1,6 kW und erreicht eine Temperatur von 570°C. Welchen Widerstand haben die Heizwendel bei 222°C?

Geben Sie die Antwort in Ω und mit drei signifikanten Stellen an.

Les filaments chauffants d'un four électrique sont en alliage de nickel et de cuivre ayant un coéfficient de température α = 5.2 x 10^-3 K^-1. Etant alimenté avec une tension de 220 V, le four dissipe une puissance de 1,6 kW et atteint une température de 570°C. Quelle est la résistance des filaments à 222°C ?

Donnez la réponse en Ω et avec trois chiffres significatifs.

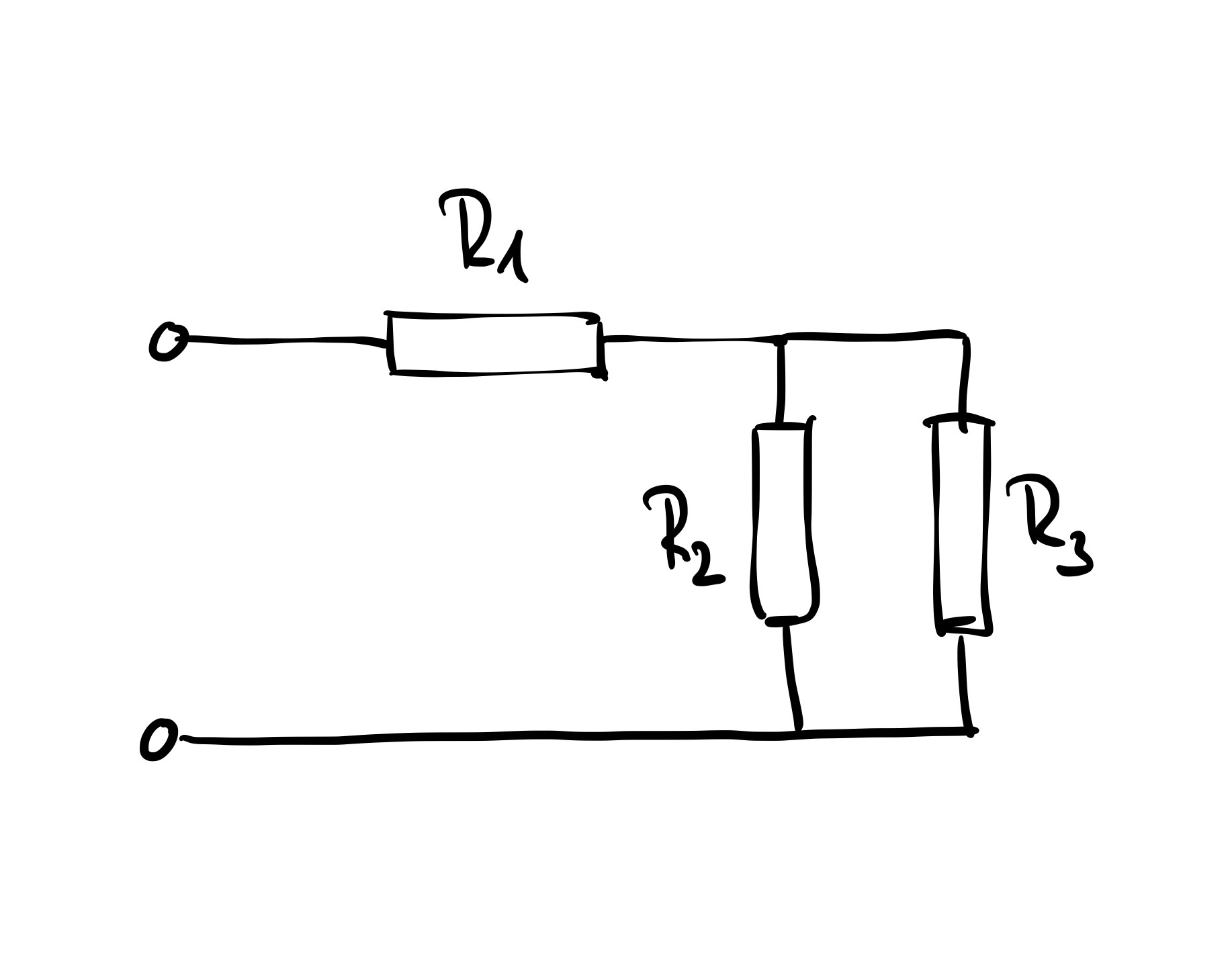

Bestimmen Sie den Gesamtwiderstand der Schaltung.

R1 = 6,2 kOhm, R2 = 6,5 kOhm R3 = 5,8 kOhm

Resultat in [kOhm] mit drei signifikanten Ziffern.

Déterminez la résistance totale du circuit.

R1 = 6,2 kΩ, R2 = 6,5 kΩ, R3 = 5,8 kΩ

Résultat en [kΩ] avec trois chiffres significatifs.

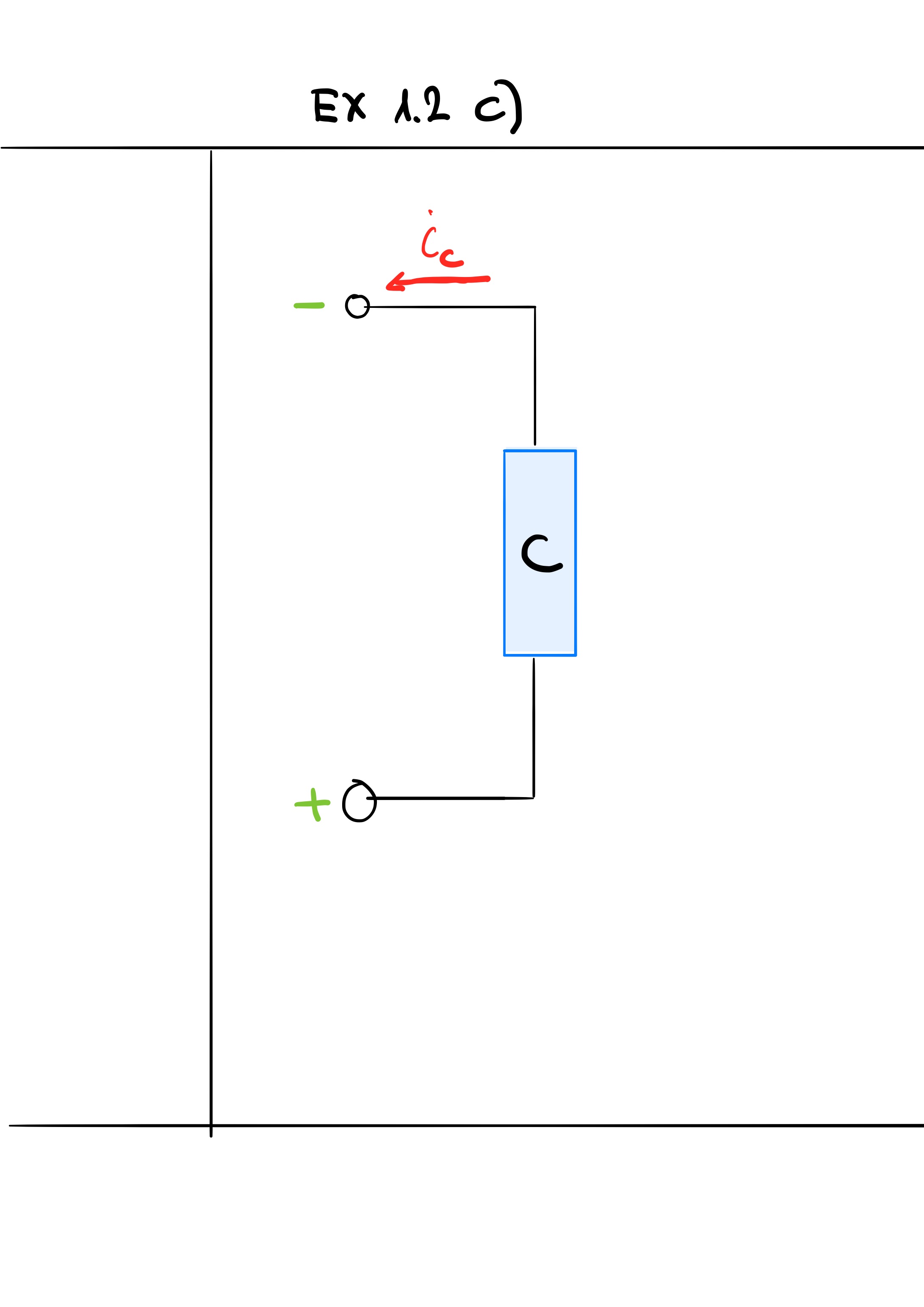

Consider the circuit elements shown in the figure. Calculate the power for the element including the sign. i_c = -3 A, v_c = 12 V

Remember: Positive power means that the power is absorbed by the element.

Result in [W]

Es wird ein Spannungsteiler gemäss Situation 1 aufgebaut, R = 822 Ω. Danach wird der Spannungsteiler mit dem Widerstand R_L = 278 Ω belastet (Situation 2). Um wieviel Prozent müssen Sie U₀ erhöhen, damit zwischen A und B die ursprüngliche Spannung wiederhergestellt wird?

Geben Sie die Antwort in % und mit drei signifikanten Stellen an.

Un diviseur de tension est monté selon la situation 1, R = 822 Ω. Puis, le diviseur de tension est chargé avec R_L = 278 Ω (situation 2). De combien de pour cent devez-vous augmenter U₀ pour que la tension entre A et B soit rétablie ?

Donnez la réponse en % et avec trois chiffres significatifs.

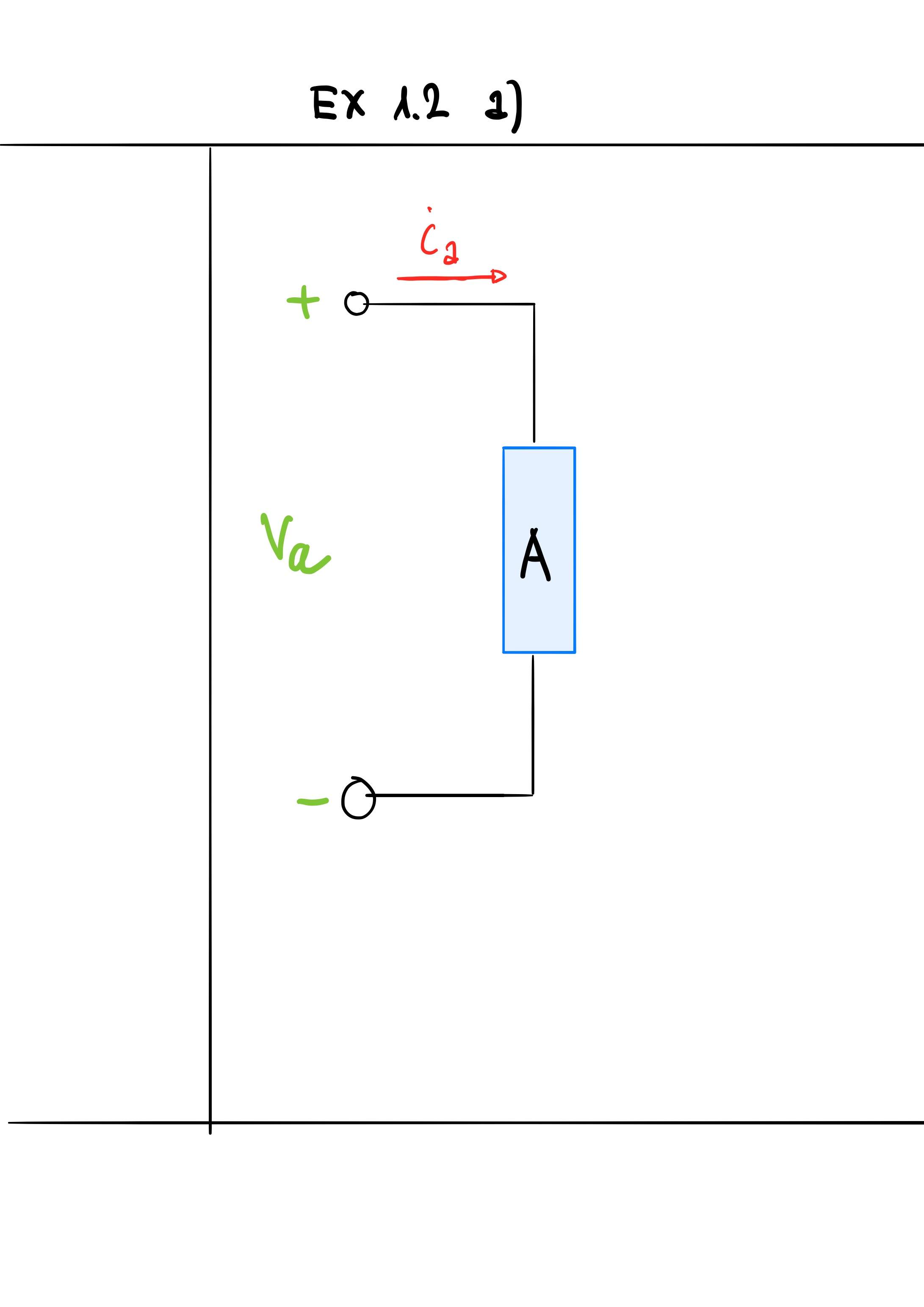

Consider the circuit elements shown in the figure. Calculate the power for the element including the sign. i_a = 2 A, v_a = 12 V

Remember: Respect the sign convention for power in an electronic element

Result in [W]

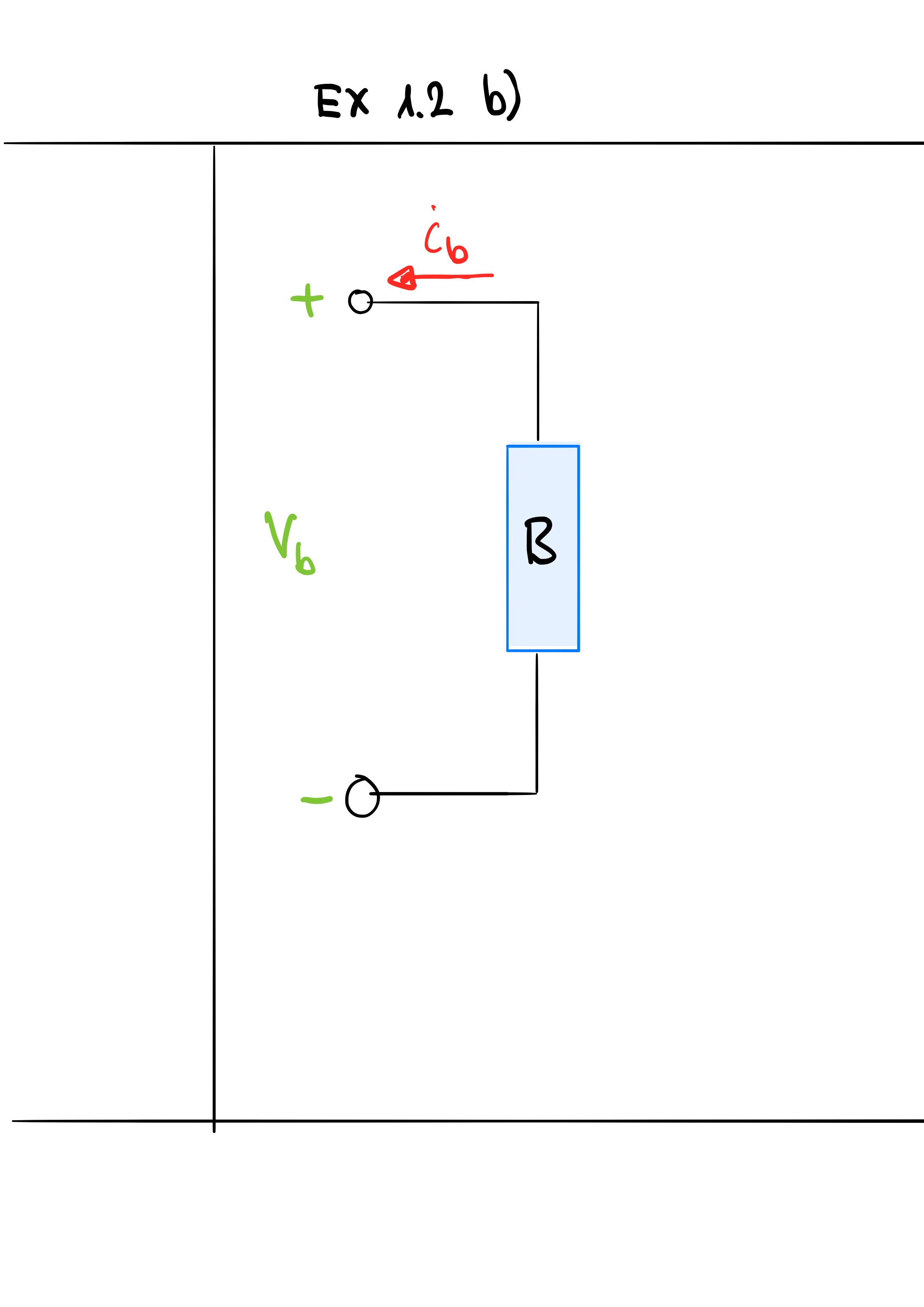

Consider the circuit elements shown in the figure. Calculate the power for the element including the sign. i_b = 1 A, v_b = 12 V

Remember: Positive power means that the power is absorbed by the element.

Result in [W]
