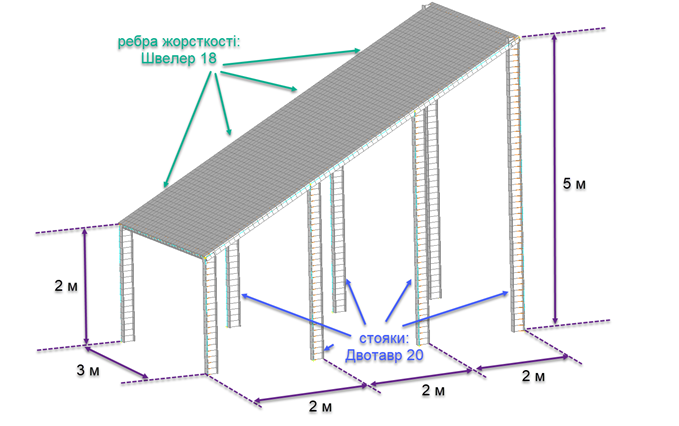

Побудувати геометричну та скінченно-елементну модель навісу показаного на рисунку. Здійснити статичний розрахунок конструкції. Величину і місце навантаження вибрати самостійно. Товщину вибрати 10 мм. Вивести на екран в пластині, стрижнях та реакції опор методом Freebody.
.
В середовищі FEMAP (Числові дані взяти з таблиці)
a, м | b, м | c, м | d, м | t, мм | Колони | Балки |
6,4 | 4,0 | 2,9 | 1,1 | 7,5 | Швелер №22а (h=220, b=87 мм) | Швелер №18 (h=180, b=70 мм) |
- Побудувати геометричну модель навісу
- Згенерувати сітку скінчених елементів
- Створити жорстке закріплення нижньої точки колон
- Навантажити верхню частину конструкції статичним навантаженням (величину і місце прикладання вибрати самостійно)
- Здійснити статичний розрахунок на міцність
- Вивести на екран напруження в стрижнях та пластині, а також реакції закріплення колон методом Freebody
В середовищі FEMAP (Числові дані взяти з таблиці)
a, м | b, м | c, м | d, м | t, мм | Колони | Балки |
5,9 | 2,8 | 1,8 | 1,5 | 5,6 | Двотавр №27 (h=270, b=125 мм) | Кутник рівнобокий №18 (180×11 мм) |
- Побудувати геометричну модель навісу
- Згенерувати сітку скінчених елементів
- Створити жорстке закріплення нижньої точки колон
- Навантажити верхню частину конструкції статичним навантаженням (величину і місце прикладання вибрати самостійно)
- Здійснити статичний розрахунок на міцність
- Вивести на екран напруження в стрижнях та пластині, а також реакції закріплення колон методом Freebody
В середовищі FEMAP (Числові дані взяти з таблиці)
a, м | b, м | c, м | d, м | t, мм | Колони | Балки |
1,5 | 3,8 | 2,7 | 1,6 | 6,1 | Двотавр №24 (h=240, b=115 мм) | Швелер №18 (h=180, b=70 мм) |
- Побудувати геометричну модель навісу
- Згенерувати сітку скінчених елементів
- Створити жорстке закріплення нижньої точки колон
- Навантажити верхню частину конструкції статичним навантаженням (величину і місце прикладання вибрати самостійно)
- Здійснити статичний розрахунок на міцність
- Вивести на екран напруження в стрижнях та пластині, а також реакції закріплення колон методом Freebody
В середовищі FEMAP (Числові дані взяти з таблиці)
a, м | b, м | c, м | d, м | t, мм | Колони | Балки |
1,2 | 2,1 | 2,6 | 1,3 | 19,0 | Двотавр №22а (h=220, b=120 мм) | Кутник рівнобокий №20 (200×12 мм) |
- Побудувати геометричну модель навісу
- Згенерувати сітку скінчених елементів
- Створити жорстке закріплення нижньої точки колон
- Навантажити верхню частину конструкції статичним навантаженням (величину і місце прикладання вибрати самостійно)
- Здійснити статичний розрахунок на міцність
- Вивести на екран напруження в стрижнях та пластині, а також реакції закріплення колон методом Freebody
В середовищі FEMAP (Числові дані взяти з таблиці)
a, м | b, м | c, м | d, м | t, мм | Колони | Балки |
1,5 | 3,8 | 2,7 | 1,6 | 6,1 | Двотавр №24 (h=240, b=115 мм) | Швелер №18 (h=180, b=70 мм) |
- Побудувати геометричну модель навісу
- Згенерувати сітку скінчених елементів
- Створити жорстке закріплення нижньої точки колон
- Навантажити верхню частину конструкції статичним навантаженням (величину і місце прикладання вибрати самостійно)
- Здійснити статичний розрахунок на міцність
- Вивести на екран напруження в стрижнях та пластині, а також реакції закріплення колон методом Freebody
В середовищі FEMAP (Числові дані взяти з таблиці)
a, м | b, м | c, м | d, м | t, мм | Колони | Балки |
1,8 | 1,6 | 2,7 | 2,0 | 11,7 | Двотавр №22 (h=220, b=110 мм) | Кутник рівнобокий №18 (180×11 мм) |
- Побудувати геометричну модель навісу
- Згенерувати сітку скінчених елементів
- Створити жорстке закріплення нижньої точки колон
- Навантажити верхню частину конструкції статичним навантаженням (величину і місце прикладання вибрати самостійно)
- Здійснити статичний розрахунок на міцність
- Вивести на екран напруження в стрижнях та пластині, а також реакції закріплення колон методом Freebody
В середовищі FEMAP (Числові дані взяти з таблиці)
a, м | b, м | c, м | d, м | t, мм | Колони | Балки |
7,3 | 1,1 | 2,9 | 0,6 | 11,8 | Двотавр №24а (h=240, b=125 мм) | Кутник рівнобокий №22 (220×14 мм) |
- Побудувати геометричну модель навісу
- Згенерувати сітку скінчених елементів
- Створити жорстке закріплення нижньої точки колон
- Навантажити верхню частину конструкції статичним навантаженням (величину і місце прикладання вибрати самостійно)
- Здійснити статичний розрахунок на міцність
- Вивести на екран напруження в стрижнях та пластині, а також реакції закріплення колон методом Freebody
В середовищі FEMAP (Числові дані взяти з таблиці)
a, м | b, м | c, м | d, м | t, мм | Колони | Балки |
7,7 | 1,0 | 1,7 | 1,3 | 19,4 | Двотавр №30 (h=300, b=135 мм) | Швелер №24 (h=240, b=90 мм) |
- Побудувати геометричну модель навісу
- Згенерувати сітку скінчених елементів
- Створити жорстке закріплення нижньої точки колон
- Навантажити верхню частину конструкції статичним навантаженням (величину і місце прикладання вибрати самостійно)
- Здійснити статичний розрахунок на міцність
- Вивести на екран напруження в стрижнях та пластині, а також реакції закріплення колон методом Freebody
