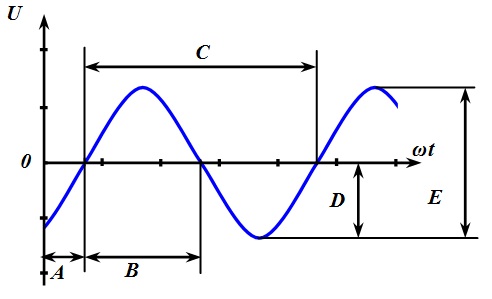

На рисунку амплітуду гармонічного коливання

позначено буквою:

Власна резонансна частота згладжувального LC

фільтра, по відношенню до частоти мережі, повинна бути:

При якій умові забезпечується максимально-можливий

відбір потужності від джерела електричної енергії з нелінійною навантажувальною

характеристикою?

При комплексному навантаженні активна потужність визначається:

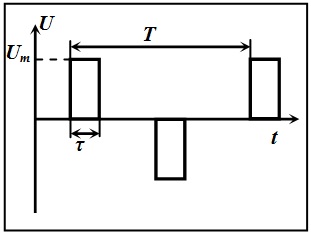

Якою буде постійна складова на виході однопівперіодного

випрямляча з ємнісним фільтром при подачі на нього періодичної

послідовності імпульсів з параметрами:

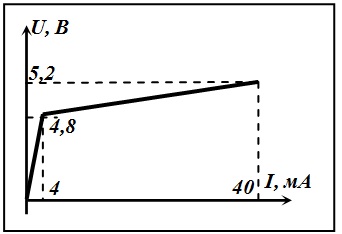

Визначіть коефіцієнт стабілізації параметричного стабілізатора  напруги з точністю до цілих чисел.   Вхідна напруга Ubx=9В,  Напруга стабілізації Ucт=5B, баластний опір  R0=300.  ВАХ стабілітрона представлена на рисунку.

При розрахунку струм визначати з точністю до одного міліампера, опір до одного ома, напругу до однієї десятої вольта.

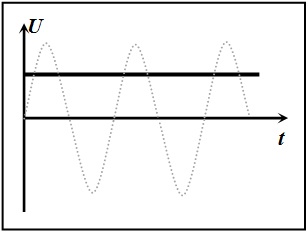

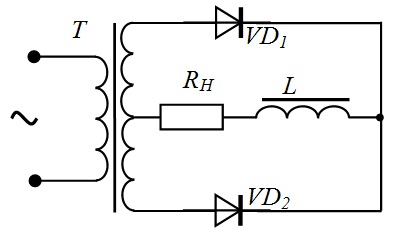

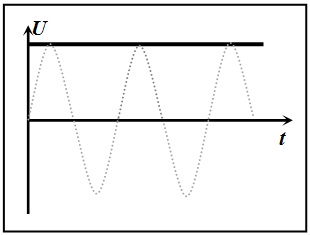

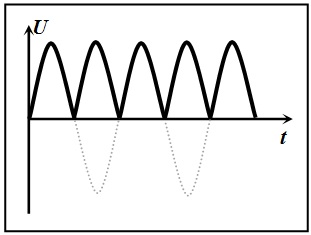

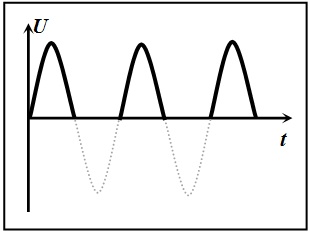

На якому рисунку наведено осцилограму напруги на

навантаженні для цієї схеми при умові, що ω

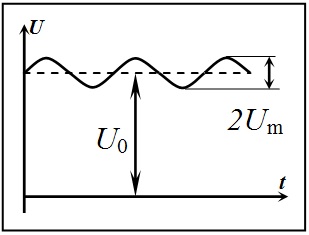

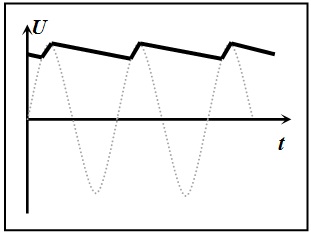

Форма напруги на виході згладжувального фільтра, який

підключено до виходу однофазного мостового випрямляча представлена на рисунку.

U

Відношення амплітуди

змінної складової основної частоти (основної гармоніки) до середнього значення

випрямленої напруги:

При комплексному навантаженні і відомій різниці фаз

між напругою і струмом коефіцієнт потужності визначається так:
