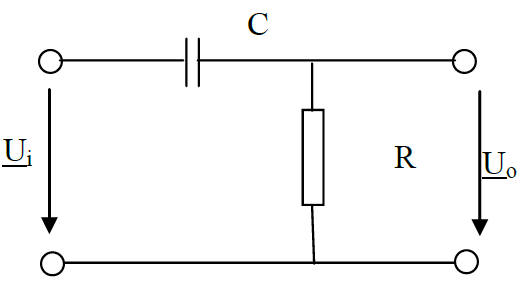

Pentru măsurarea caracteristicii de transfer a unui circuit de tip filtru trece sus se procedează în felul următor:

Se aplică la intrarea circuitului un semnal sinusoidal de amplitudine = 13 V și frecvență = 50000 Hz. Amplitudinea semnalului măsurată la ieșirea circuitului este egală aproximativ  cu  =13 V.

Se repetă apoi măsurătoarea la diverse frecvențe ale semnalului sinusoidal. Amplitudinea semnalului de intrare este menținută la valoarea = 13 V. Se obțin următoarele valori pentru amplitudinea semnalului de la ieșirea circuitului în funcție de valoarea frecvenței semnalului:

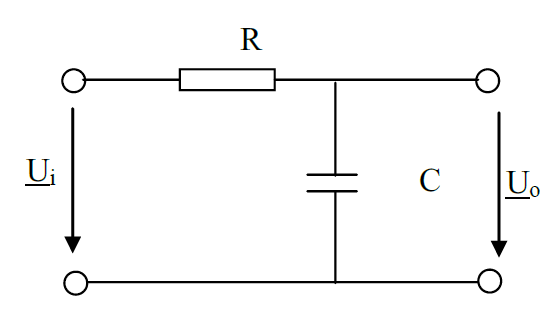

La intrarea circuitului RC din figură se aplică un semnal sinusoidal de frecvență = 84 kHz și amplitudine A = 26dB.

Știind că frecvența de tăiere a filtrului RC este = 6 kHz, să se determine amplitudinea semnalului de la ieșirea filtrului exprimată în decibeli [dB].

Selectati raspunsul corect privind semnificatia termenilor decada si octava pentru frecventa F= 760 kHz.

Se da un filtru trece jos (FTJ) ideal, care are frecventa de taiere 12 kHz.

La intrarea filtrului se aplica un semnal format din suma a doua semnale sinusoidale cu frecventele f1= 6 kHz si f2= 36 kHz

Un FTJ ideal are modulul functiei de transfer |H(f)|:

-|H(f)|=1 pentru frecvente in domeniul de la 0 Hz pana la frecventa de taiere

-|H(f)|=0 pentru frecvente mai mari decat frecventa de taiere

Alegeti raspunsul corect.

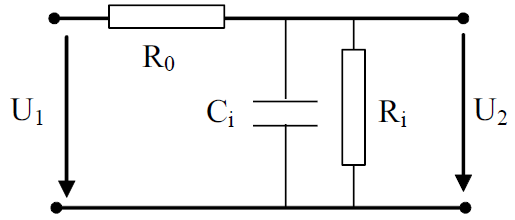

Pentru măsurarea capacității de intrare în osciloscop se introduce pe calea de semnal o rezistență adițională de valoare = 1M. Rezistența de intrare în osciloscop are valoarea = 1M. Între rezistența adițională și impedanța de intrare a osciloscopului se formează circuitul din figură, care este un filtru trece jos. Tensiunea este tensiunea dată de generator, iar tensiunea este tensiunea care se vizualizează pe ecranul osciloscopului.

Dacă de la generator se aplică un semnal sinusoidal de frecvență = 10 Hz și amplitudine = 8V, semnalul sinusoidal vizualizat pe ecran va avea amplitudinea = 4V. Dacă de la generator se aplică un semnal sinusoidal de frecvență = 4.7 kHz, semnalul sinusoidal vizualizat pe ecran va avea amplitudinea = V.

Să se determine capacitatea de intrare în osciloscop, .

Atenție! Să se exprime valoarea capacității în pF.

La intrarea unui filtru RC trece sus, care are frecventa de taiere 1 KHz, se aplica un semnal sinusoidal de frecventa 2 kHz. Daca amplitudinea semnalului sinusoidal de la intrare este de 18 V, calculati aplitudinea semnalului de iesire.

Observatie: Amplitudinea va fi exprimata in mV.

La intrarea unui filtru RC trece jos, care are frecventa de taiere 3 KHz, se aplica un semnal sinusoidal de frecventa 21 kHz. Daca amplitudinea semnalului sinusoidal de la intrare este de 18 V, calculati aplitudinea semnalului de iesire.

Observatie: Amplitudinea va fi exprimata in mV.

Pentru măsurarea capacității de intrare în osciloscop se introduce pe calea de semnal o rezistență adițională de valoare = 1M. Rezistența de intrare în osciloscop are valoarea = 1M. Între rezistența adițională și impedanța de intrare a osciloscopului se formează circuitul din figură, care este un filtru trece jos. Tensiunea este tensiunea dată de generator, iar tensiunea este tensiunea care se vizualizează pe ecranul osciloscopului.

Dacă de la generator se aplică un semnal sinusoidal de frecvență = 10 Hz și amplitudine = 8V, semnalul sinusoidal vizualizat pe ecran va avea amplitudinea = 4V. Dacă de la generator se aplică un semnal sinusoidal de frecvență = 9.7 kHz, semnalul sinusoidal vizualizat pe ecran va avea amplitudinea = V.

Să se determine capacitatea de intrare în osciloscop, .

Atenție! Să se exprime valoarea capacității în pF.

Se da un filtru trece sus (FTS) ideal, care are frecventa de taiere 100 kHz.

La intrarea filtrului se aplica un semnal sinusoidal de frecventa 25 kHz si amplitudine 9 V.

Un FTS ideal are modulul functiei de transfer |H(f)|:

-|H(f)|=0 pentru frecvente in domeniul de la 0 Hz pana la frecventa de taiere

-|H(f)|=1 pentru frecvente mai mari decat frecventa de taiere

Care afirmatie este adevarata?

La intrarea circuitului RC din figură se aplică un semnal sinusoidal de frecvență = 5 kHz și amplitudine A = 12dB.

Știind că frecvența de tăiere a filtrului RC este = 20 kHz, să se determine amplitudinea semnalului de la ieșirea filtrului exprimată în decibeli [dB].
