Selectati raspunsul corect privind semnificatia termenilor decada si octava pentru frecventa F= 340 kHz.

Un filtru RC trece jos are frecventa de taiere 4 KHz. Condensatrul are capacitatea de valoare 15 nF.

Sa se determine valoarea rezistentei din compunerea filtrului RC.

Rezultatul va fi exprimat in Ohmi.

Pentru măsurarea caracteristicii de transfer a unui circuit de tip filtru trece jos se procedează în felul următor:

Se aplică la intrarea circuitului un semnal sinusoidal de amplitudine = 25 V și frecvență = 100 Hz. Amplitudinea semnalului măsurată la ieșirea circuitului este egală aproximativ  cu  =25 V.

Se repetă apoi măsurătoarea la diverse frecvențe ale semnalului sinusoidal. Amplitudinea semnalului de intrare este menținută la valoarea = 25 V. Se obțin următoarele valori pentru amplitudinea semnalului de la ieșirea circuitului în funcție de valoarea frecvenței semnalului:

Selectati raspunsul corect privind semnificatia termenilor decada si octava pentru frecventa F= 984 kHz.

Sa se calculeze frecventa de taiere pentru un filtru RC trece jos, care are condensatorul de valoare 6nF, iar rezistorul de valoare 3 kOhms.

Exprimati raspunsul in Hz.

Pentru măsurarea caracteristicii de transfer a unui circuit de tip filtru trece jos se procedează în felul următor:

Se aplică la intrarea circuitului un semnal sinusoidal de amplitudine = 28 V și frecvență = 100 Hz. Amplitudinea semnalului măsurată la ieșirea circuitului este egală aproximativ  cu  =28 V.

Se repetă apoi măsurătoarea la diverse frecvențe ale semnalului sinusoidal. Amplitudinea semnalului de intrare este menținută la valoarea = 28 V. Se obțin următoarele valori pentru amplitudinea semnalului de la ieșirea circuitului în funcție de valoarea frecvenței semnalului:

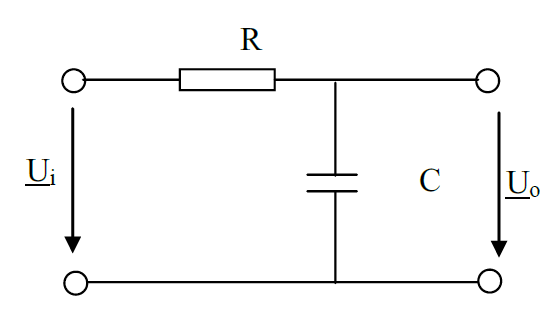

La intrarea circuitului RC din figură se aplică un semnal sinusoidal de frecvență = 247 kHz și amplitudine A = 29dB.

Știind că frecvența de tăiere a filtrului RC este = 19 kHz, să se determine amplitudinea semnalului de la ieșirea filtrului exprimată în decibeli [dB].

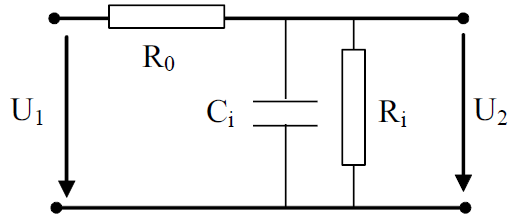

Pentru măsurarea capacității de intrare în osciloscop se introduce pe calea de semnal o rezistență adițională de valoare = 1M. Rezistența de intrare în osciloscop are valoarea = 1M. Între rezistența adițională și impedanța de intrare a osciloscopului se formează circuitul din figură, care este un filtru trece jos. Tensiunea este tensiunea dată de generator, iar tensiunea este tensiunea care se vizualizează pe ecranul osciloscopului.

Dacă de la generator se aplică un semnal sinusoidal de frecvență = 10 Hz și amplitudine = 8V, semnalul sinusoidal vizualizat pe ecran va avea amplitudinea = 4V. Dacă de la generator se aplică un semnal sinusoidal de frecvență = 4.4 kHz, semnalul sinusoidal vizualizat pe ecran va avea amplitudinea = V.

Să se determine capacitatea de intrare în osciloscop, .

Atenție! Să se exprime valoarea capacității în pF.

Se da un filtru trece jos (FTJ) ideal, care are frecventa de taiere 8 kHz.

La intrarea filtrului se aplica un semnal sinusoidal de frecventa 16 kHz si amplitudine 7 V.

Un FTJ ideal are modulul functiei de transfer |H(f)|:

-|H(f)|=1 pentru frecvente in domeniul de la 0 Hz pana la frecventa de taiere

-|H(f)|=0 pentru frecvente mai mari decat frecventa de taiere

Alegeti raspunsul corect.

La intrarea unui filtru RC trece sus, care are frecventa de taiere 17 KHz, se aplica un semnal sinusoidal de frecventa 17 kHz. Daca amplitudinea semnalului sinusoidal de la intrare este de 17 V, calculati aplitudinea semnalului de iesire.

Observatie: Amplitudinea va fi exprimata in mV.
