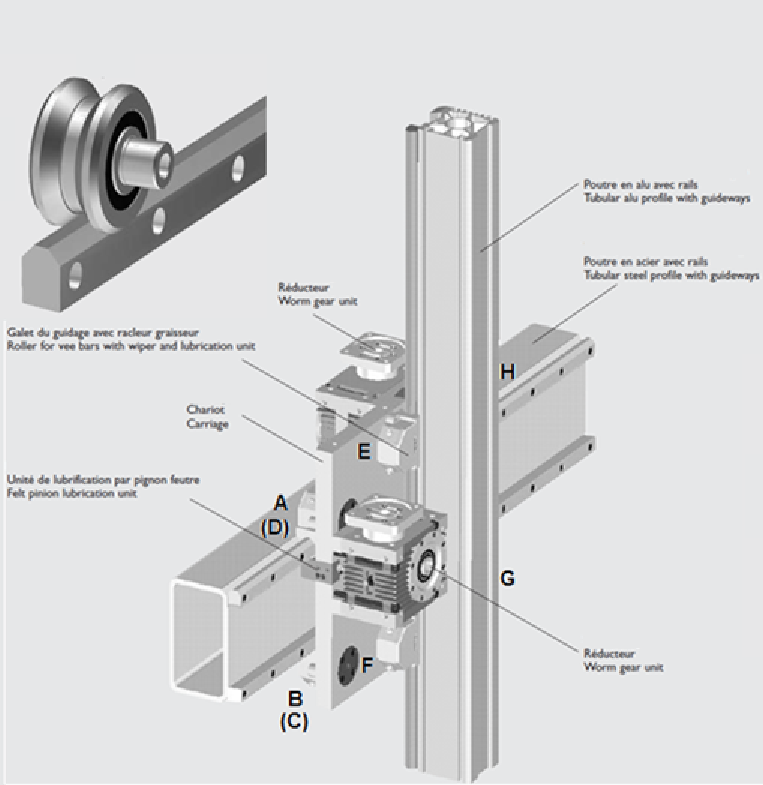

Cu referire la ansamblul mobil prezentat in figura de mai jos si

respectiv notarea cu literele A, B, C, D a celor 4 puncte de ghidare –

sustinere a platoului mobil pe orizontala, si respectiv cu literele E, F, G, H

a a celor 4 puncte de ghidare – sustinere a culisei mobile pe verticala,

precizati:

a. cum sunt galetii din punctele A, B, C, D

b. cum sunt galetii din punctele E, F, G, H

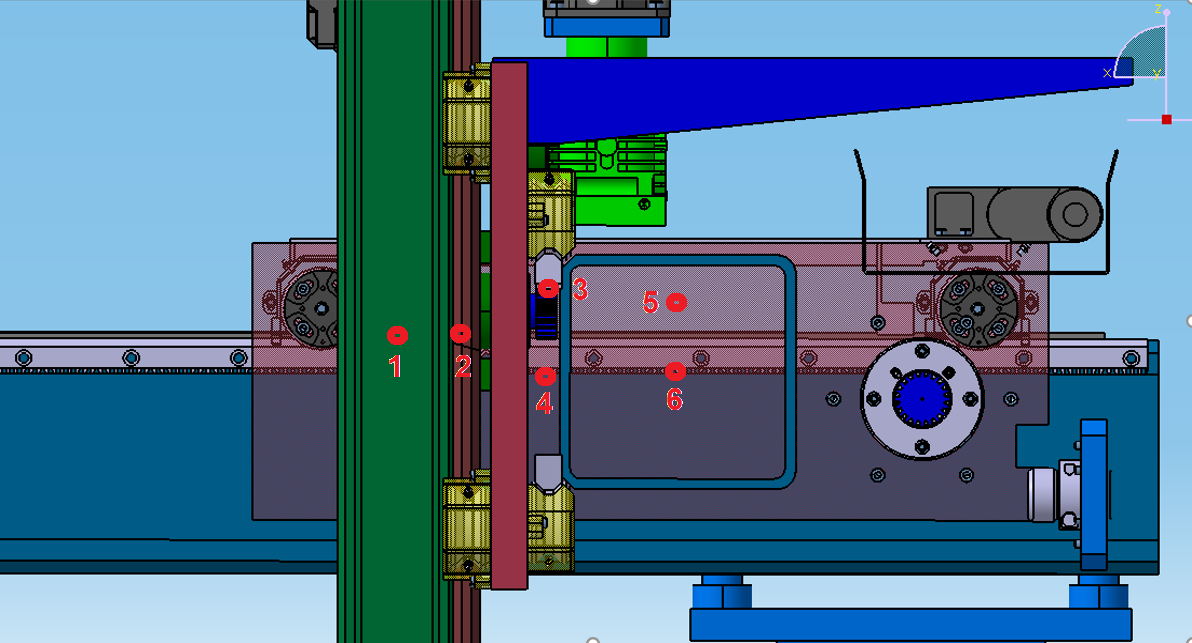

Pentru RI de tip portal dublu prezentat in figura de mai jos precizati:

a. in ce punct se afla centrul de calcul pentru ansamblul mobil din axa 1 CN a RI

a1 - punctul 1

a2 - punctul 2

a3 - punctul 3

a4 - punctul 4

a5 - punctul 5

a6 - punctul 6

a7 - punctul nu este figurat in desen

b1 - punctul 1

b2 - punctul 2

b3 - punctul 3

b4 - punctul 4

b5 - punctul 5

b6 - punctul 6

b7 - punctul nu este figurat in desen

c. in ce punct se afla centrul de calcul pentru ansamblul mobil din axa 3 CN a RI

c1 - punctul 1

c2 - punctul 2

c3 - punctul 3

c4 - punctul 4

c5 - punctul 5

c6 - punctul 6

c7 - punctul nu este figurat in desen

Pentru RI de tip portal dublu prezentat in figura de mai jos precizati:

a. in ce punct se afla centrul de calcul pentru ansamblul mobil din axa 2 CN a RI

a1 - punctul 1

a2 - punctul 2

a3 - punctul 3

a4 - punctul 4

b. in ce punct se afla centrul de calcul pentru ansamblul mobil din axa 3 CN a RI

b1 - punctul 1

b2 - punctul 2

b3 - punctul 3

b4 - punctul 4

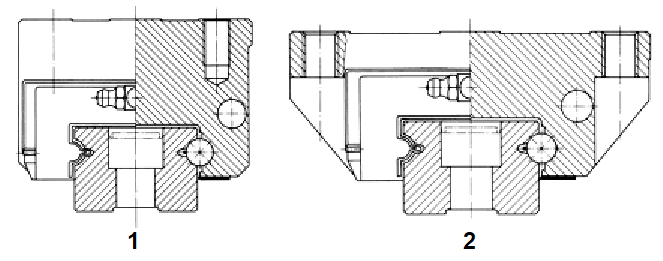

Pentru ghidajele din figurile de mai jos in acord cu numarul de sub

fiecare tip de ghidaje precizati daca:

a: ghidajul are caile de rulare cu profil “in V”

b: ghidajul are caile de rulare cu profil ogival

c: ghidajul are caile de rulare cu profil circular

Cu referire la ansamblul mobil prezentat in figura de mai jos si

respectiv notarea cu literele A, B, C, D a celor 4 puncte de ghidare –

sustinere a platoului mobil pe orizontala, si respectiv cu literele E, F, G, H

a a celor 4 puncte de ghidare – sustinere a culisei mobile pe verticala,

precizati:

a. cum sunt galetii din punctele A, B, C, D

b. cum sunt galetii din punctele E, F, G, H

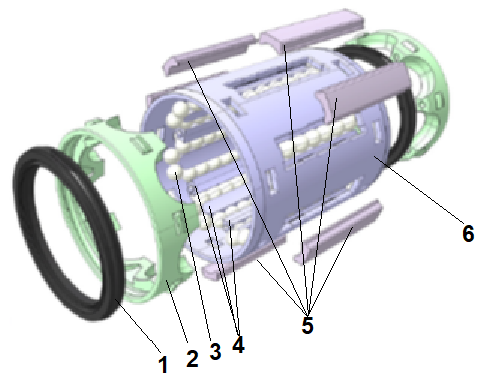

Cu referire la figura de mai jos

a. selectati pentru reperele numerotate denumirea corecta a acestora in

conformitate cu specificul constructiv - functional al elementelor din

structura componentelor tipizate de tip bucse cu bine.

1: stergator de cale de rulare si sistem de etansare

2: piese de recirculare a elementelor intermediare

3: elemente intermediare

4: elemente pentru materializarea traseelor rectilinii ale bilelor

5: piese pentru materializarea cailor de rulare pentru bilele portante

6: corpul bucsei cu bile

 b: pentru elementele 1, 2, 5, 6 din structura bucsei cu bile

din figura de mai jos precizati din ce material sunt realizate [din

metal (otel aliat), sau din mase plastice sau din cauciuc]

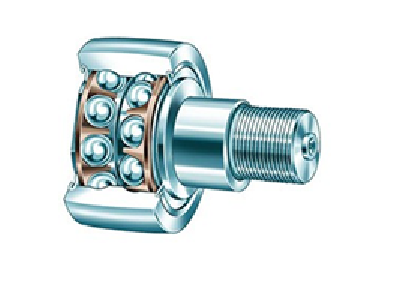

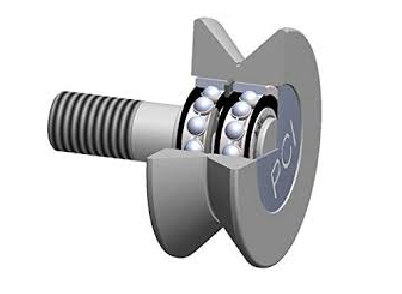

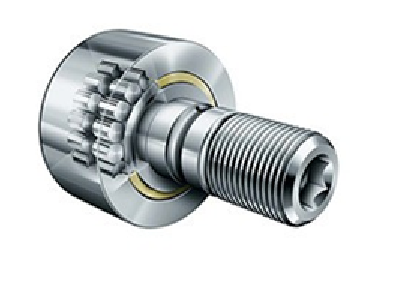

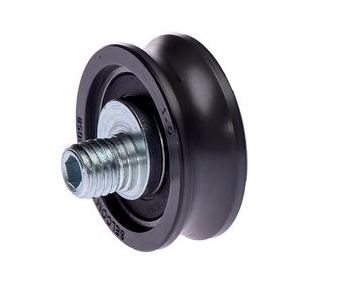

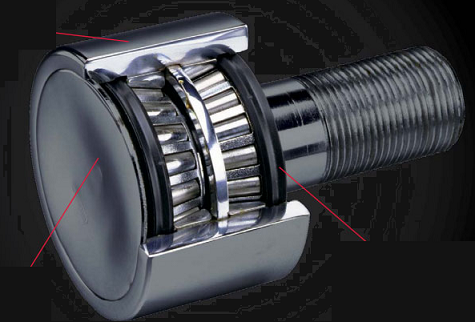

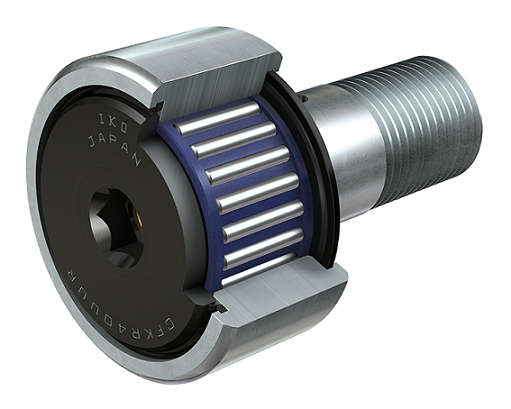

Cu referire la numarul din fata figurilor in care se prezinta diferite

variante de galeti, pentru fiecare dintre acestia precizati daca:

a: galetii pot prelua doar sarcini radiale

b: galetii pot prelua atat sarcini radiale cat si sarcini

axiale

c: galetii sunt de tipul 4, 6, si 7,

 cati galeti sunt necesari pentru materializarea unui

singur punct de ghidare-sustinere a unui ansamblu mobil cu 4 puncte de ghidare

sustinere

1

2

3

4

5

6

7

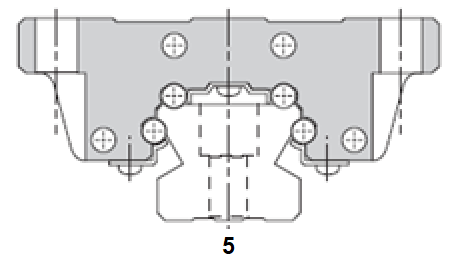

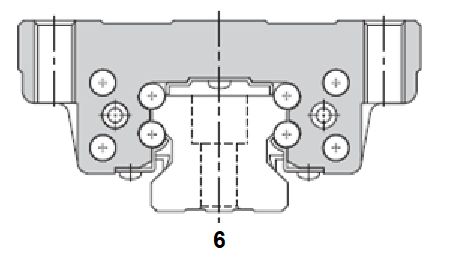

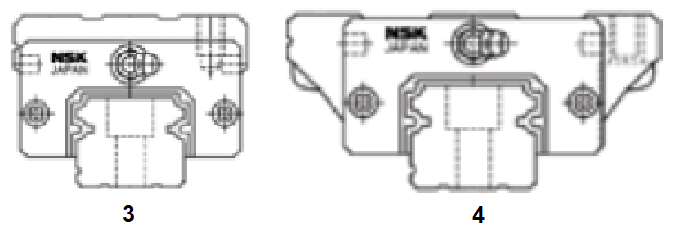

Pentru ghidajele din figurile de mai jos in acord cu numarul de sub

fiecare tip de ghidaje precizati daca:

a: ghidajul are caile de rulare cu profil “in V”

b: ghidajul are caile de rulare cu profil ogival

c: ghidajul are caile de rulare cu profil circular

Pentru ghidajele de tip tanchete cu bile pe 4 randuri forta echivalenta aplicata unei tanchete cu bile se determina cu realtii de calcul diferite pentru fieare model de tancheta cu bile.

Anumiti producatori indica relatii de calcul diferite pentru conditii de incarcare diferita a acelorasi tipuri de ghidaje. In acest sens, in relatiile de mai jos sunt specificate doua seturi de relatii de calcul numerotate cu 1.1 + 1.2 pentru prima familie de ghidaje si respectiv cu 1.3 + 1.4 pentru a doua familie de ghidaje.

Considerand perechile de expresii de calcul al fortelor echivalente folosite pentru cele doua modele diferite de ghidaje (ghidaj 1: 1.1+1.2 si ghidaj 2: 1.3+1.4),  precizati carui caz de incarcare dintre cele 4 cazuri de calcul (numerotate a, b, c, d) corespunde  fiecarei relatii de calcul:

1.1

1.2

1.3

1.4

a.

b.

c.

d.

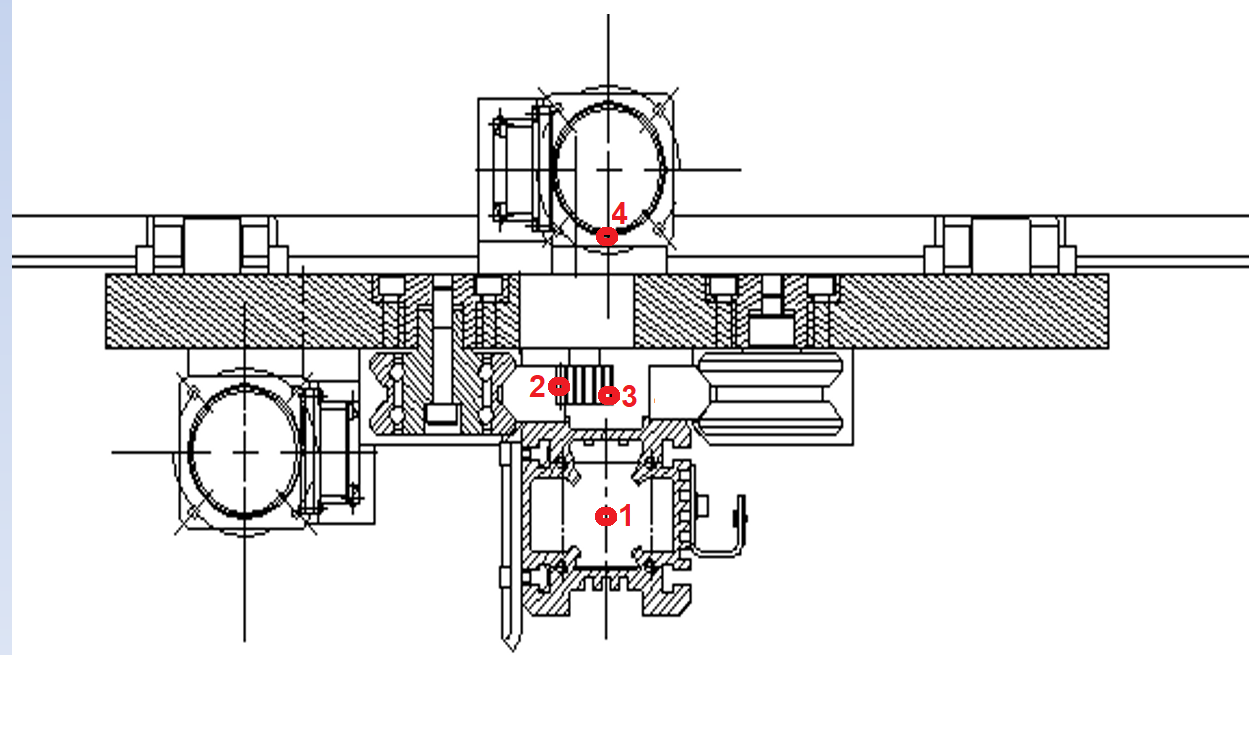

Pentru RI de tip portal dublu prezentat in figura de mai jos precizati:

a. in ce punct se afla centrul de calcul pentru ansamblul mobil din axa 2 CN a RI

a1 - punctul 1

a2 - punctul 2

a3 - punctul 3

a4 - punctul 4

b. in ce punct se afla centrul de calcul pentru ansamblul mobil din axa 3 CN a RI

b1 - punctul 1

b2 - punctul 2

b3 - punctul 3

b4 - punctul 4
