Pentru ghidajele de tip tanchete cu bile pe 4 randuri forta echivalenta aplicata unei tanchete cu bile se determina cu realtii de calcul diferite pentru fieare model de tancheta cu bile.

1. Avand in vedere expresiile de calcul al fortelor echivalente numerotate cu 1, 2, 3...  mai jos, selectati relatia de calcul potrivita pentru fiecare producator de astfel de ghidaje (STAR, THK, NSK, ...).

1.

2.

3.

4.

5.

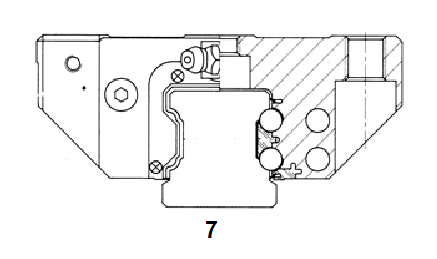

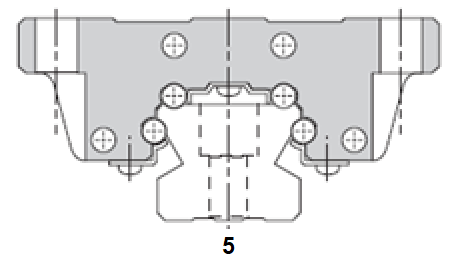

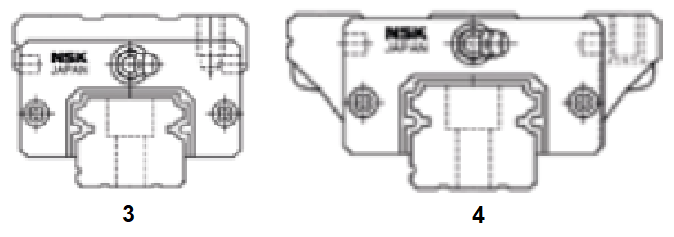

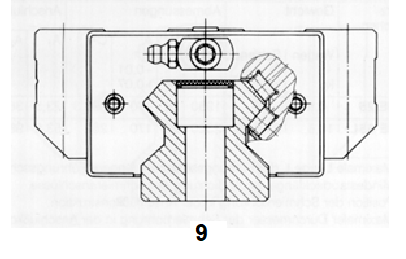

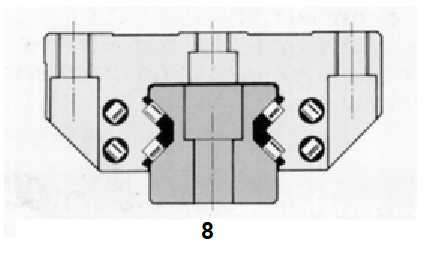

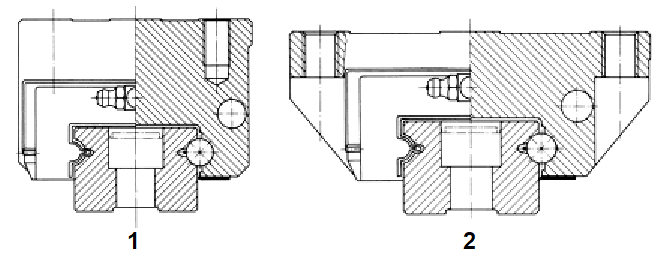

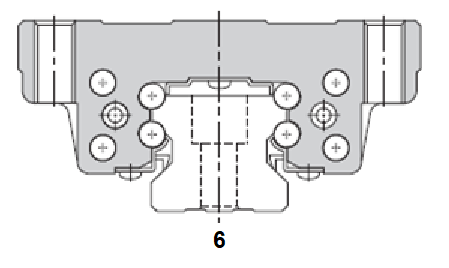

Care dintre ghidajele din figurile de mai jos au:

a: contact “in O”

b: contact “in X”

c: contact “in Y”

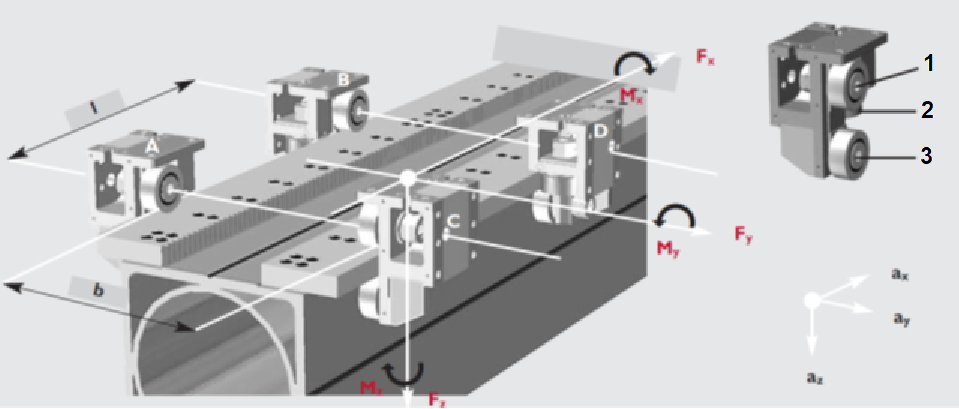

Cu referire la ansamblul mobil prezentat in figura de mai jos si

respectiv notarea cu literele A, B, C, D a celor 4 puncte de ghidare –

sustinere a platoului, precum si a galetilor 1, 2 si 3 dintr-o unitate de

ghidare precizati:

a. cum sunt galetii de tip 1 din punctele A, B, C, D

b. cum sunt galetii de tip 2 din punctele A, B, C, D

c. cum sunt galetii de tip 3 din punctele A, B, C, D

Pentru ghidajele de tip tanchete cu bile pe 4 randuri forta echivalenta aplicata unei tanchete cu bile se determina cu realtii de calcul diferite pentru fieare model de tancheta cu bile.

Anumiti producatori indica relatii de calcul diferite pentru conditii de incarcare diferita a acelorasi tipuri de ghidaje. In acest sens, in relatiile de mai jos sunt specificate doua seturi de relatii de calcul numerotate cu 1.1 + 1.2 pentru prima familie de ghidaje si respectiv cu 1.3 + 1.4 pentru a doua familie de ghidaje.

Considerand perechile de expresii de calcul al fortelor echivalente folosite pentru cele doua modele diferite de ghidaje (ghidaj 1: 1.1+1.2 si ghidaj 2: 1.3+1.4),  precizati carui caz de incarcare dintre cele 4 cazuri de calcul (numerotate a, b, c, d) corespunde  fiecarei relatii de calcul:

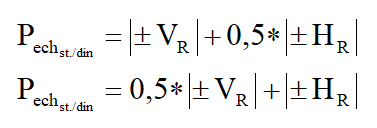

1.1

1.2

1.3

1.4

a.

b.

c.

d.

Care dintre ghidajele din figurile de mai jos au:

a: contact “in O”

b: contact “in X”

c: contact “in Y”

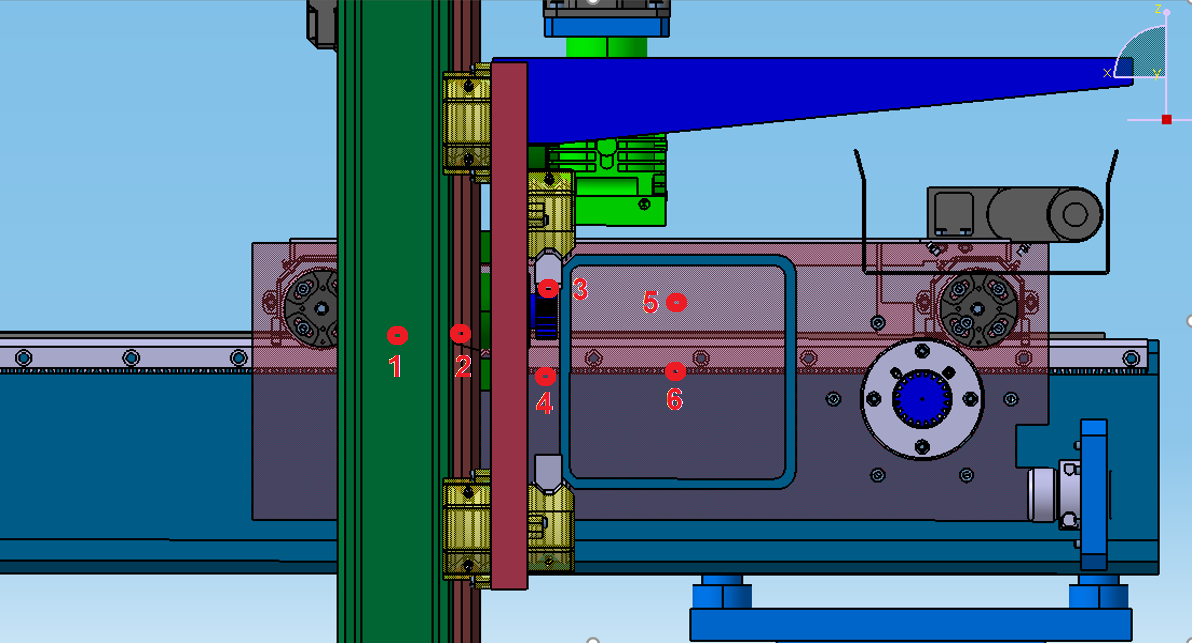

Pentru RI de tip portal dublu prezentat in figura de mai jos precizati:

a. in ce punct se afla centrul de calcul pentru ansamblul mobil din axa 1 CN a RI

a1 - punctul 1

a2 - punctul 2

a3 - punctul 3

a4 - punctul 4

a5 - punctul 5

a6 - punctul 6

a7 - punctul nu este figurat in desen

b1 - punctul 1

b2 - punctul 2

b3 - punctul 3

b4 - punctul 4

b5 - punctul 5

b6 - punctul 6

b7 - punctul nu este figurat in desen

c. in ce punct se afla centrul de calcul pentru ansamblul mobil din axa 3 CN a RI

c1 - punctul 1

c2 - punctul 2

c3 - punctul 3

c4 - punctul 4

c5 - punctul 5

c6 - punctul 6

c7 - punctul nu este figurat in desen

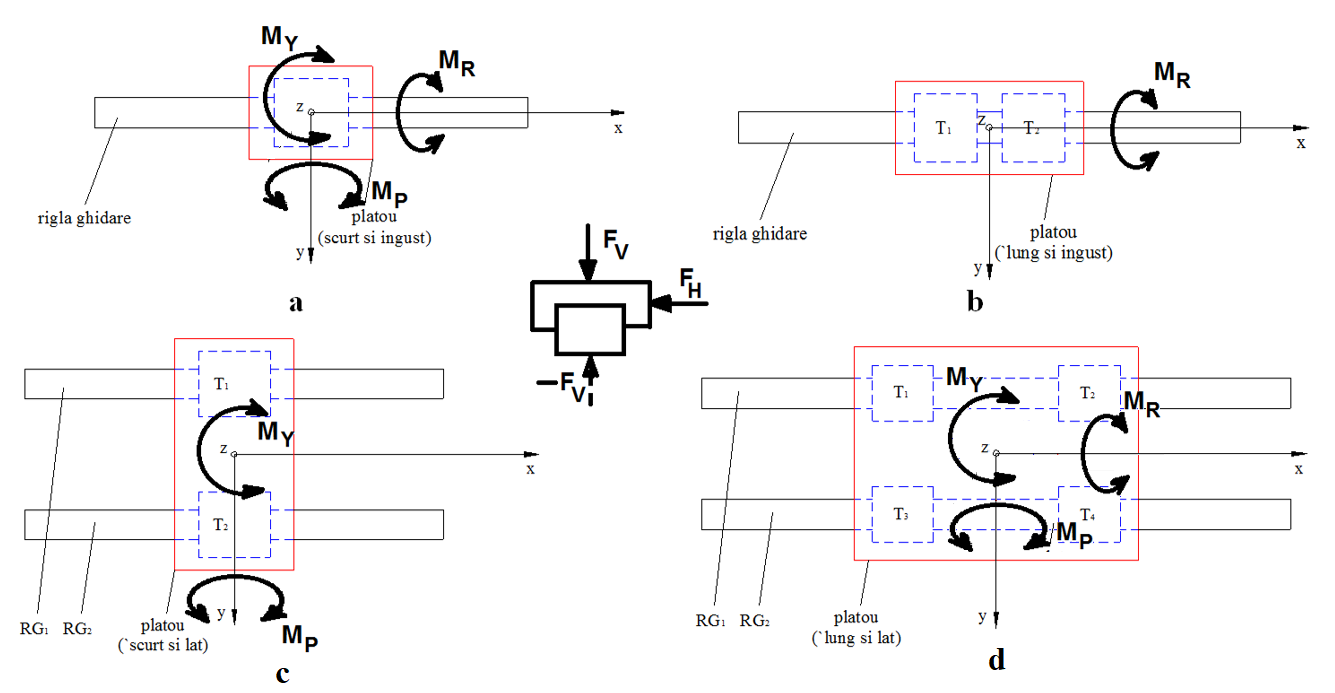

Cu referire la literele a, b, c, d, marcate sub fiecare figura din imaginea

de mai jos, precizati care dintre tipurile de componente organologice de mai

jos pot fi utilizate in scopul preluarii incarcarilor figurate pentru fiecare

caz in parte:

1: bucse cu bile

2: caneluri cu bile

3: tanchete cu bile

Observatie: fiecare ansamblu mobil se considera incarcat cu fortele de

tip Fv, -Fv, Fh, (figurate in zona centrala a figurii) si respectiv cu tipurile

de momente de rotatie Mr, Mp, My specifice (figurate pe elementele mobile din

fiecare caz).

Ambele relatii de mai jos exprima conditia de alegere din catalog a unor ghidaje in acord cu valoarea fortei dinamice echivalente calculate , o serie de coeficienti de corectie si respectiv capacitatea dinamica de catalog a ghidajelor.

1. Intrucat in cataloagele de produse tipizate, valorile coeficientilor de corectie pot fi SUBUNITARE sau SUPRAUNITARE, pentru alegerea ghidajelor se folosec formule echivalente dar cu structura diferita in functie de valorile acestor coeficienti. In raport cu numerotarea (1, 2) si expresiile specifice ale formulelor de mai jos precizati:

a. care formula este utilizata in cazul coeficientilor supraunitari

b. care formula este utilizata in cazul coeficientilor subunitari

2. Ce reprezinta / cuantifica in ambele ecuatii coeficientii de tip

c. factor de corecţie dependent de tipul şi modul de aplicare a forţei externe

d. factor de corecţie ce ţine cont de duritatea ghidajului

e. factor de corecţie dependent de numărul de tanchete pe un punct de ghidare-susţinere

f. factor de corecţie ce ţine cont de temperatură

1.

2.

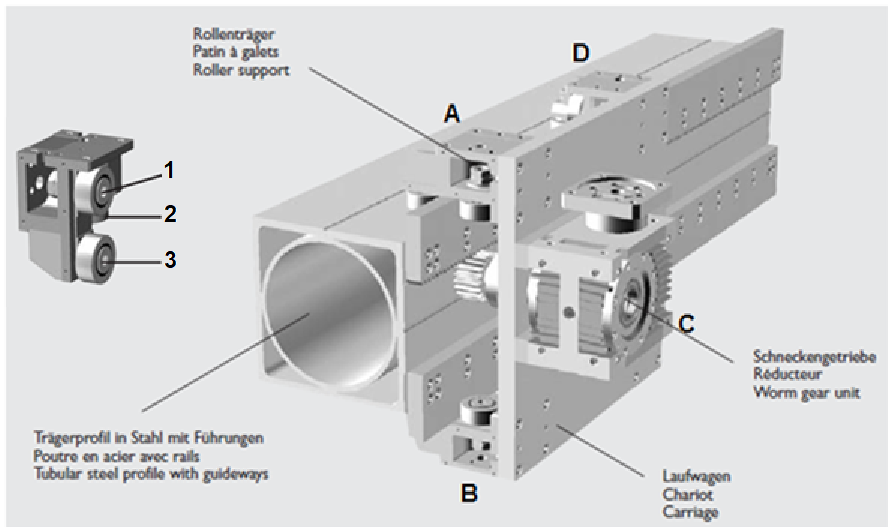

Cu referire la ansamblul mobil prezentat in figura de mai jos si

respectiv notarea cu literele A, B, C, D a celor 4 puncte de ghidare –

sustinere a platoului, precum si a galetilor 1, 2 si 3 dintr-o unitate de

ghidare precizati:

a. cum sunt galetii de tip 1 din punctele A, B, C, D

b. cum sunt galetii de tip 2 din punctele A, B, C, D

c. cum sunt galetii de tip 3 din punctele A, B, C, D

Cu referire la literele a, b, c, d, marcate sub fiecare figura din imaginea

de mai jos, precizati care dintre tipurile de componente organologice de mai

jos pot fi utilizate in scopul preluarii incarcarilor figurate pentru fiecare

caz in parte:

1: bucse cu bile

2: caneluri cu bile

3: tanchete cu bile

Observatie: fiecare ansamblu mobil se considera incarcat cu fortele de

tip Fv, -Fv, Fh, (figurate in zona centrala a figurii) si respectiv cu tipurile

de momente de rotatie Mr, Mp, My specifice (figurate pe elementele mobile din

fiecare caz).
