Soit une section droite en sollicitation composée N+ Mt.

N > 0 et Mt > 0.

Le ou les points les plus sollicités sont

On considère une poutre (OB) encastrée en O de longueur L=100mm et soumise à un effort F=1500N incliné par rapport à Ox d'un angle a=30°.

La section de la poutre est rectangulaire de hauteur h=2cm et de largeur a=1,2cm.

Calculer la contrainte équivalente de Von-Mises maximale en MPa (on néglige les effets de l'effort tranchant)

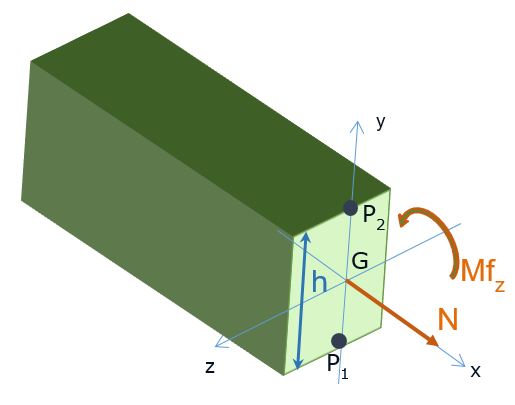

Soit une section droite rectangulaire sollicitée sous Mf_z et N.

On donne :

• N = 1000 N
• Mf_z = 10 Nm
• S = 100 mm²

• I_Gz = 1 cm⁴
• h = 20 mm

Donner respectivement les valeurs numériques des contraintes aux points P1, G et P2 en MPa.

Les résultats seront séparés par une virgule sans espace.

Soit une section droite en sollicitation composée N+ Mf_z.

N > 0 et Mf_z > 0.

Le ou les points les plus sollicités sont

Parmi ces poutres, trouver celle(s) qui travaille(nt) en flexion et en traction/compression.

Un maillon de chaine subit une tension, notée F

La section en G voit apparaitre

Soit une section droite rectangulaire sollicitée par un effort de traction F excentré de e suivant -y.

On considère le système hyperstatique suivant :

On donne le formulaire suivant :

Donner l'effort de liaison Y_A en fonction de q sous la forme Y_A=λ.qL

On donnera λ sous forme de fraction (par exemple 1/3)

On considère le système hyperstatique suivant :

On donne le formulaire suivant :

Calculer et donner l'effort de liaison Y_B en fonction de F sous la forme       Y_B=λ.F

On donnera λ sous forme de fraction (par exemple 1/3)

Soit la poutre suivante encastrée en A, appuyée en B et supportant une force en C.

Données :

• F_C = 200 N
• e = 100 mm
• E = 200 000 MPa
• I_Gz = 30 cm⁴

 Problème posé : on cherche à déterminer la réaction Y_B de la ponctuelle en B.

 En superposant 2 cas de charges à partir du formulaire ci-dessus, en déduire la valeur de Y_B (en N).
