Задана рама є один раз статично невизначеною конструкцією

Задана рама є два рази статично невизначеною конструкцією

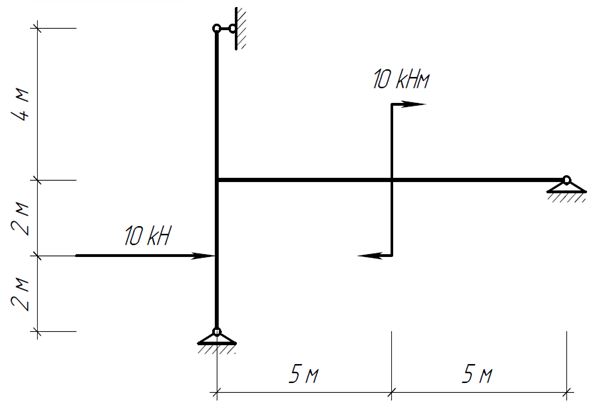

Задана плоска рама з відповідним навантаження (рис. 1).

рис. 1

Яка епюра внутрішніх сил зображена для заданої рами на рис. 2, якщо q=10 кН/м, М=10 кНм?

                                            рис. 2

Задана плоска рама є

Задана плоска рама є

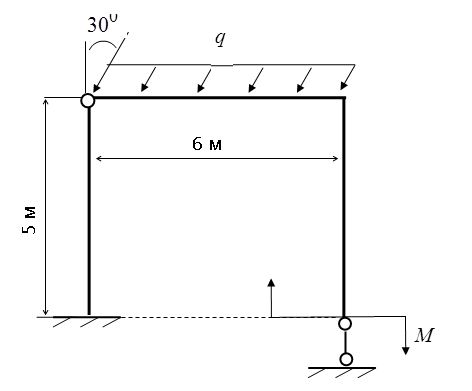

Задана рама, де q=10кН/м, М=10кНм.

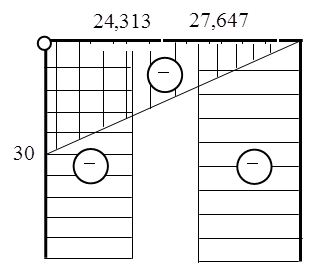

Для заданої рами наведено епюру повздовжних сил N

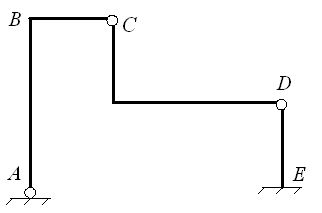

Для заданої плоскої рами формула Чебишова рівна:

Задана рама є статично визначеною конструкцією

Задана плоска рама з відповідним навантаження (рис. 1).

рис. 1

Яка епюра внутрішніх сил зображена для заданої рами на рис. 2, якщо q=10 кН/м, М=10 кНм?

                                            рис. 2

Задана рама є один раз статично невизначеною конструкцією
