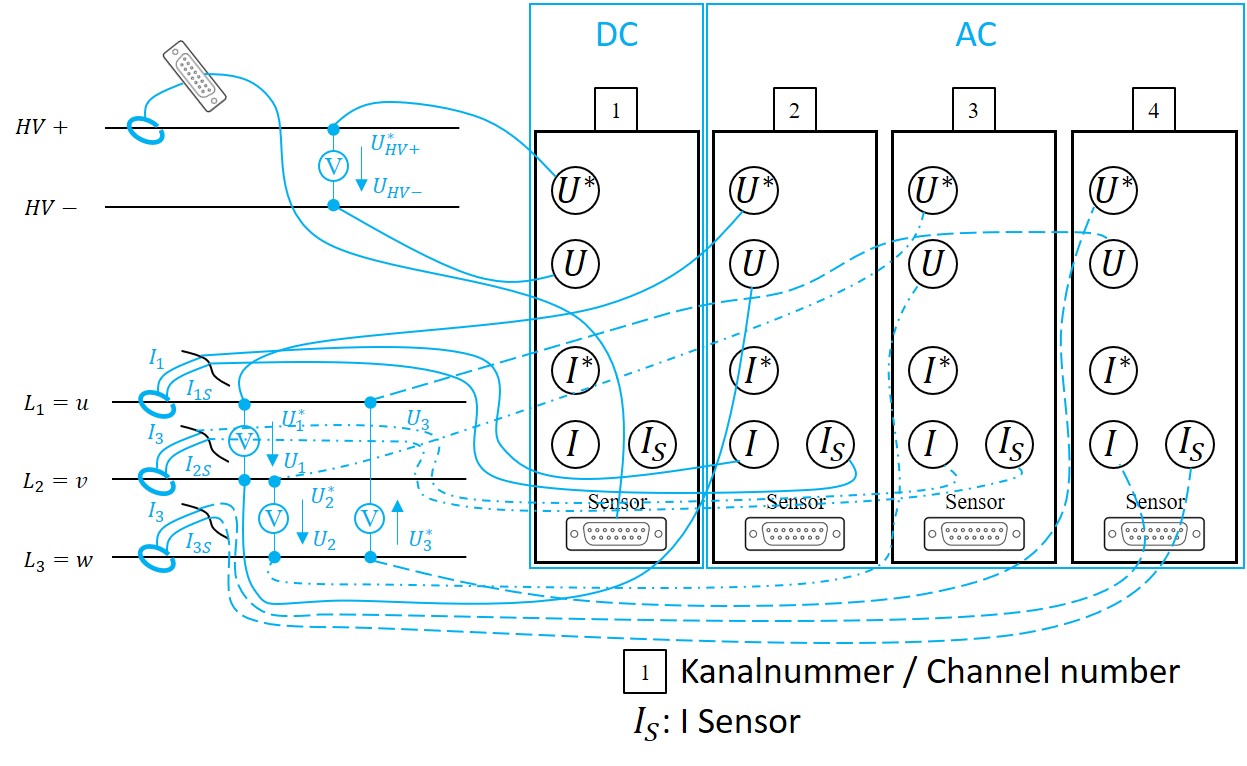

Ist der Messaufbau korrekt? Falls nein, welche Verbindungen fehlen? HV+ und HV- bilden im Beispiel die DC-Verbindung zwischen Batterie und Leistungselektronik. U, V und W bilden im Beispiel die Verbindung zwischen Leistungselektronik und sterngeschalteter E-Maschine. Vergleichen Sie den Messaufbau mit dem im Durchführungsskript dargestellten Messschema.

Is the measurement setup correct? If not, which connections are missing? HV+ and HV- form the DC connection between battery and power electronics in the example. U, V and W form the connection between power electronics and star-connected e-machine in the example. Compare the measurement setup with the measurement scheme shown in the experiment script.

Kanal 3 U -> Kanal 4 U* / Channel 3 U -> Channel 4 U*

Der Messaufbau ist korrekt / The measuring setup is correct

Kanal 4 U -> Kanal 2 U* / Channel 4 U -> Channel 2 U*

100%

Kanal 2 U -> Kanal 3 U* / Channel 2 U -> Channel 3 U*

Kanal 3 U* -> Kanal 4 U / Channel 3 U* -> Channel 4 U

Kanal 4 U* -> Kanal 1 U / Channel 4 U* -> Channel 1 U

View this question

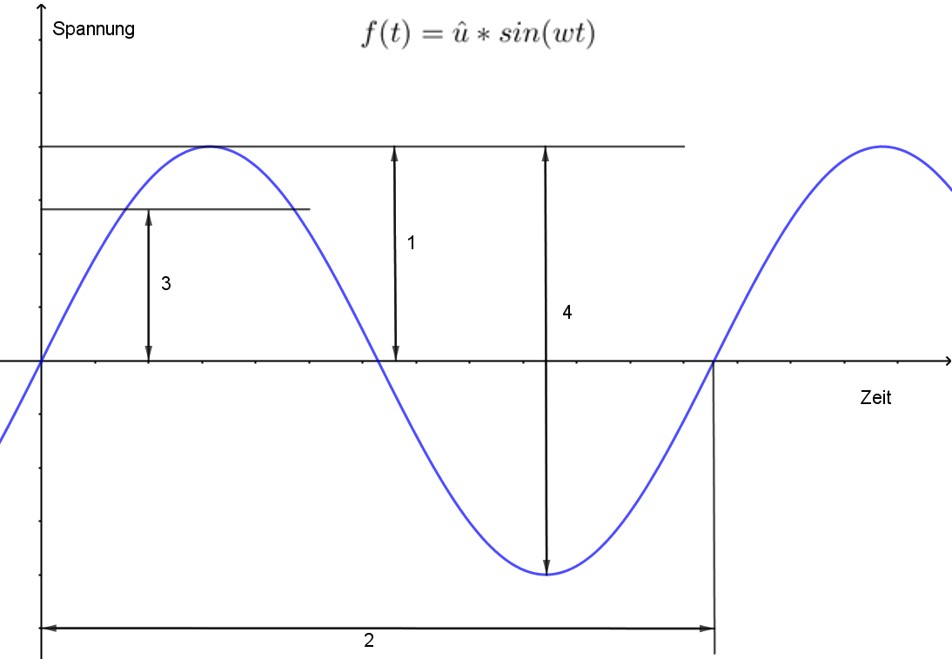

Ordnen

sie die charakteristischen Kenngrößen (1, 2, 3, 4) der Sinusspannung richtig zu und berechnen

Sie die Frequenz für eine Periodendauer von 20 ms in Hz.

Correctly
match the
characteristic
parametres (1, 2, 3, 4)
of
the
sinus
voltage and calculate the frequency for a period time of
20 ms in Hz.

View this question

Was ist erlaubt?

What is allowed?

Unter Aufsicht einer Elektrofachkraft bringe ich Messtechnik am Fahrzeug an.

Under the supervision of a qualified electrician, I attach measuring equipment to the vehicle.

100%

Ich halte mich ohne Aufsicht hinter der Absperrung auf.

I stay behind the barrier without supervision.

Während der Messung halte ich mich hinter der Absperrung auf.

During the measurement, I stay behind the barrier.

Ich überprüfe selbst mit von mir ausgewählter Messtechnik ob wirklich 370 V am Fahrzeug anliegen.

I check myself with measuring equipment selected by me whether really 370 V are present at the vehicle.

Ich verwende meine eigene Messtechnik.
I use my own measuring equipment.

View this question

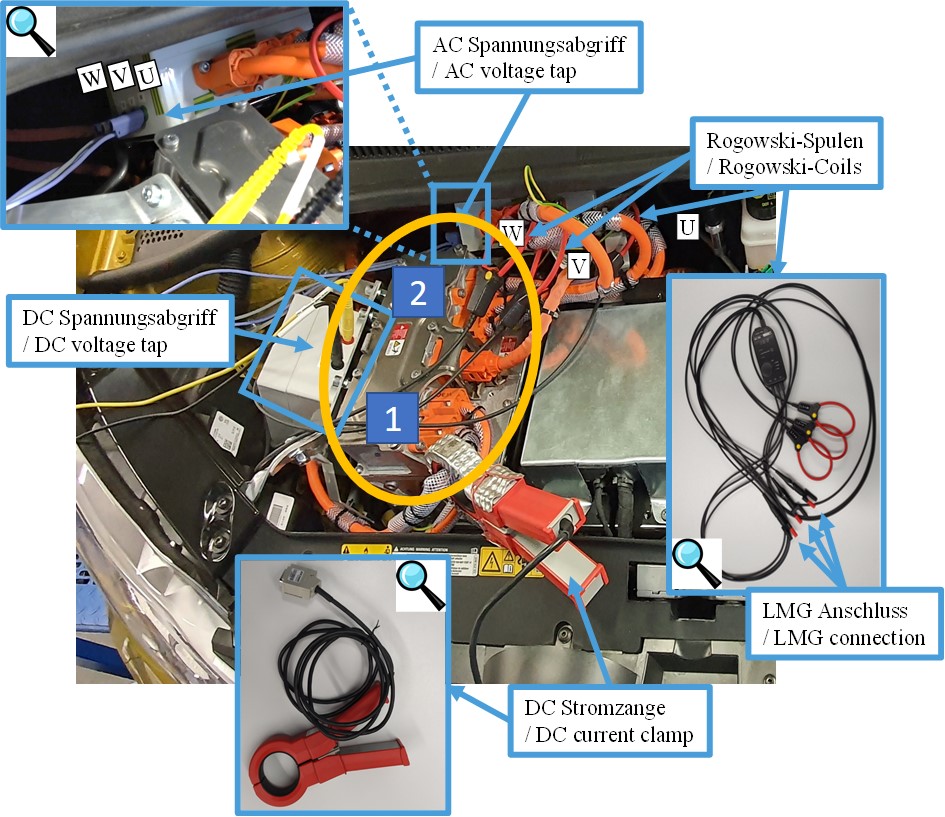

Um welche Komponente (orange Ellipse) handelt es sich und wohin führen die HV-Kabel?

Which component (orange ellipse) is it and where do the HV cables lead to?

HV-Kabel Position 2: Batterie / HV-cables position 2: Battery

Komponente: DC/DC Wandler / Component: DC/DC converter

Komponente: Leistungselektronik / Component: Power electronics

100%

HV-Kabel Position 1: Elektrische Maschine / HV-cables position 1: Elektric machine

Komponente: Elektrische Maschine / Component: Electric Machine

HV-Kabel Position 1: Batterie / HV-cables position 1: Battery

100%

HV-Kabel Position 2: Elektrische Maschine / HV-cables position 2: Elektric machine

100%

View this question

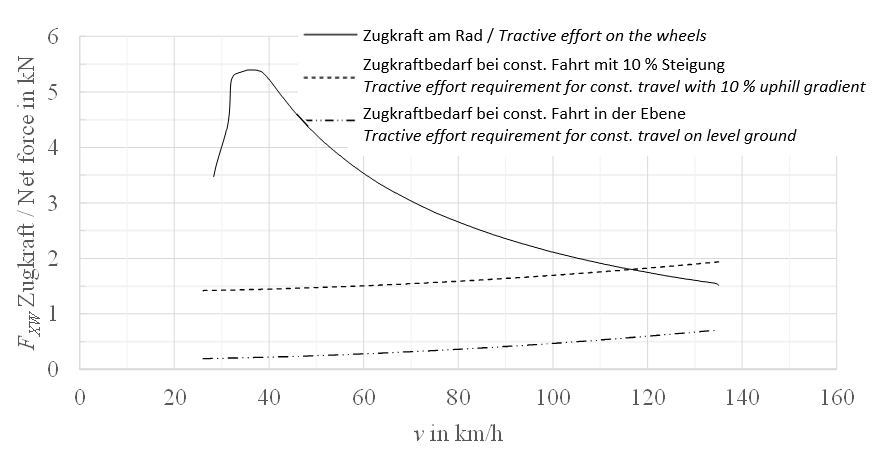

Welche Aussagen zum Zugkraftdiagramm des VW e-up! sind korrekt?

Which statements about the tractive effort diagram of the VW e-up! are correct?

Zwischen 40 und 135 km/h fällt die Radleistung stetig.

Between 40 and 135 km/h, the wheel power drops steadily.

100%

Die Maximalgeschwindigkeit bei 10 % Steigung beträgt 118 km/h.

The maximum speed at 10 % inclination is 118 km/h.

100%

Die Zugkraft unter 30 km/h verringert sich weil es schwer ist im Bereich niedriger Drehzahlen das volle Drehmoment auf dem Rollenprüfstand zu messen.

The tractive effort below 30 km/h is reduced because it is difficult to measure the full torque on the chassis dynamometer in the low speed range.

Die Zugkraft unter 30 km/h verringert sich weil die E-Maschine dort weniger Drehmoment liefert.

The tractive effort below 30 km/h is reduced because the e-machine delivers less torque there.

Zwischen 40 und 135 km/h ist die Radleistung nahezu konstant.

Between 40 and 135 km/h, the wheel power is almost constant.

Die Maximalgeschwindigkeit bei 10 % Steigung beträgt 135 km/h.

The maximum speed at 10 % inclination is 135 km/h.

Die Maximalgeschwindigkeit auf der Ebene beträgt 118 km/h.

The maximum speed on level ground is 118 km/h.

View this question

Wie verhalten Sie sich bei einem Stromunfall (beantworten Sie die Punkte der Reihe nach)?

How do you behave in case of an electrical accident (answer the points in order)?

View this question

Eines der Messkabel an HV+ ist defekt (beschädigte Isolierung). Welcher Fehler muss vorliegen, um einen tödlichen Unfall hervorzurufen.

One of the measuring cables at HV+ is defective (damaged insulation). What fault must be present to cause a fatal accident.

Ich fasse an die defekte Stelle und HV- des Fahrzeugs. / I touch the defective part and HV- of the vehicle.

100%

Ich melde das beschädigte Kabel sofort der zuständigen Elektrofachkraft. / I immediately report the damaged cable to the responsible qualified electrician.

Ich fasse an die defekte Stelle und die Masse des Fahrzeugs. / I touch the defective part and the mass of the vehicle.

100%

Ich fasse an die defekte Stelle und in den HV- Stecker der zweiten Messleitung. / I touch the defective spot and the inside of the HV-connector of the second test lead.

100%

View this question

Ordnen Sie die Begriffe der korrekten Reihenfolge zu.

Arrange the terms in the correct order.

View this question

Markieren Sie die Arbeiten die Sie als "FuP" erledigen dürfen.

Check the work you are allowed to do as an "FuP".

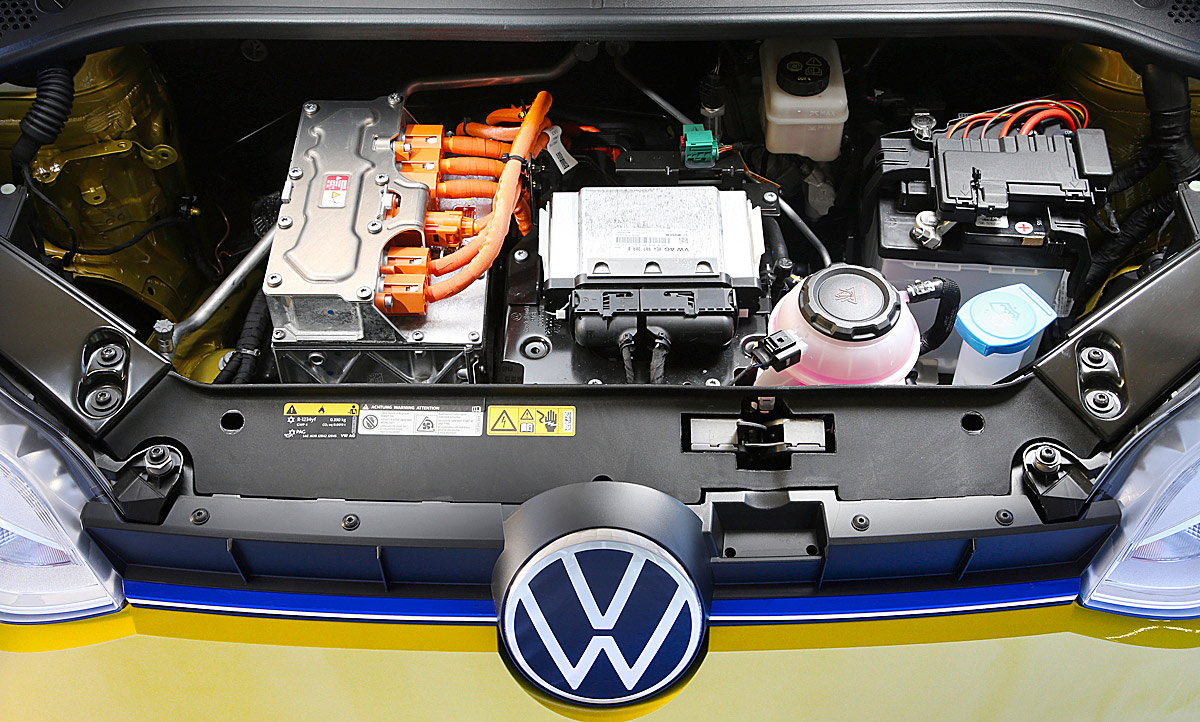

VW e-Up! Antriebseinheit

Austausch der 12 V Batterie bei aktivem HV-System (siehe dargestelltes Fahrzeug) / Echange of the 12 V battery while the HV-system is connected (see illustrated vehicle)

Trennen von HV-Steckverbindungen / Disconnect HV-plug connectors

Demontage der Stoßstange bei aktivem HV-System (siehe

dargestelltes Fahrzeug) / Removing the front bumper while the HV-system is connected (see illustrated vehicle)

Radwechsel bei abgeschaltetem HV-System / Tire exchange while the HV-system is disconnected

100%

Messarbeiten an HV-Komponenten / Measurements on HV-components

Radwechsel bei aktivem HV-System / Tire exchange while the HV-system is connected

Öffnen des Deckels der Leistungselektronik (siehe dargestelltes Fahrzeug) / Open the cap of the power electronic (see illustrated vehicle)

Ausbau einer HV-Komponente unter Aufsicher einer EFK im spannungsfreien Zustand / Removing of a HV-component under guidance of a "EFK" while the HV-system is disconnected

100%

View this question

Sie sollen Arbeiten an einem HV-System eines Elektrofahrzeugs

durchführen. Es existiert in Ihrem Unternehmen hierfür eine

Arbeitsanweisung und eine zuständige Fachkundige Person Hochvolt hat

Ihnen zugesichert, Sie bei Ihrem Vorhaben zu unterstützen. Kurzfristig

sagt Ihnen die FHV jedoch ab. Eine weitere FHV gibt es in Ihrem Unternehmen nicht - das Fahrzeug ist zu

Arbeitsbeginn nicht freigeschaltet. Sie führen die Arbeiten durch, war

ihr Vorgehen richtig oder falsch?

You should work on a HV-system of an electric vehicle. There is a
detailed work instruction and a responsible "Fachkundige Person Hochvolt" in your
company. The "FHV" offered to support you. Though the
support was cancelled by the "FHV" at the last minute.
There is no second "FHV" in your company - the vehicle
HV-system is initially connected. You fulfill the planned work, was your
action correct or wrong?

Richtig / Correct

Falsch / Wrong
