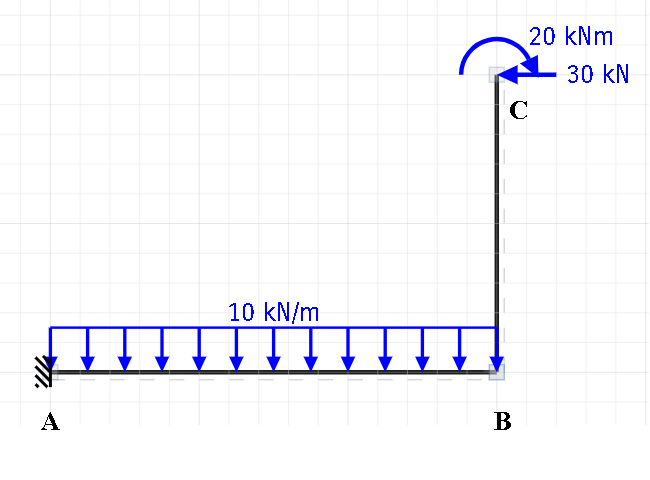

Soit la structure suivante. AB = 3m ; BC = 2m. Le couple en C est autour de z.

Calculer les torseurs de cohésion.

Un palier en elastomère est soumis à une force de cisaillement V durant un test statique. Les dimensions du palier sont a =150 mm et b = 225 mm, l'épaisseur est de t = 55 mm. Le déplacement latéral de la partie haute par rapport à la partie basse du palier est de 14 mm avec le chargement V = 16kN. Le module d'élasticité en cisaillement G de l'élastomère est approximativement de:

Un tube circulaire en aluminium de longueur L = 400 mm est chargé en compression avec une force P. Le diamètre extérieur et intérieur du tube sont 91mm et 11mm, respectivement. Une jauge de déformation est positionnée à la surface du tube pour mesurer la déformation sur l'axe du tube. La déformation mesurée est 559 et la contrainte de compression dans le tube est de 26MPa.

Quel est le rétrécissement du tube (en mm)?

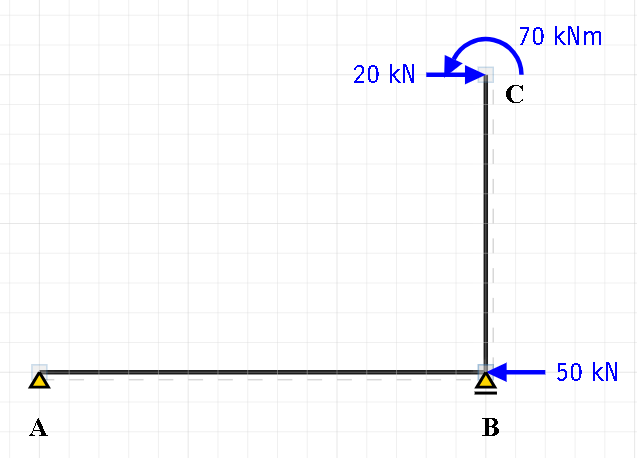

Soit la structure suivante. AB = 3m ; BC = 2m.

1) Calculer les réactions aux appuis.

2) Calculer les torseurs de cohésion.

Quelle est la formule de la contrainte normale ?

Combien il y a de réactions pour un pivot en 2D ?

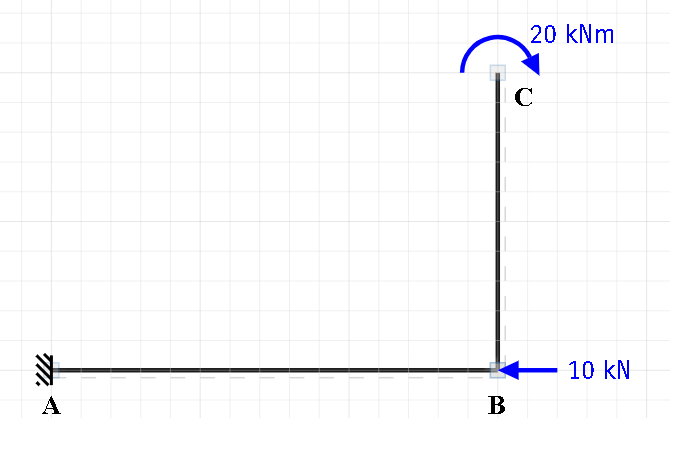

Soit la structure suivante. AB = 3m ; BC = 2m. Le couple en C est autour de z.

Calculer les torseurs de cohésion.

D'après le diagramme de contrainte-déformation, quelle est la limite élastique du Magnésium ?

Quelle est la formule pour déterminer le moment au point O du glisseur qui est représenté au point A ?

Si la contrainte appliquée à une barre est supérieure à la limite élastique du matériau de cette barre, quelle est la conséquence sur la barre (dans le domaine plastique) ?
