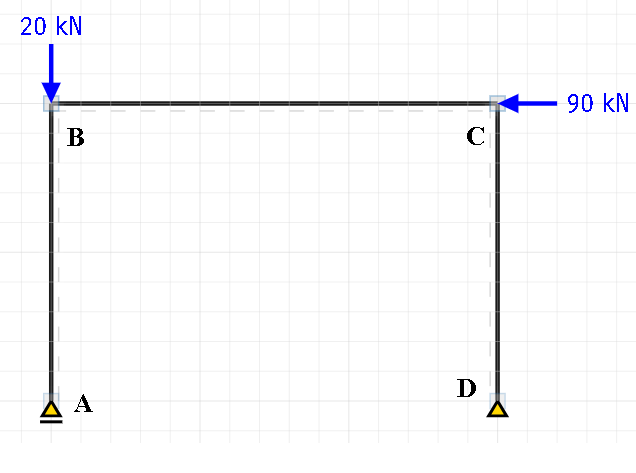

Soit la structure suivante. AB = CD = 2m ; BC = 3m.

T 2D 11 (PFS 8)

1) Calculer les réactions aux appuis.

2) Calculer les torseurs de cohésion.

1) RAx = 0 ; RAy = 80 KN ; RDx = 90 KN ; RDy = -60 KN

Torseur AB:

Nx = 0 ; Ty = -80 KN ; Mfz = 0

Torseur BC:

Nx = 0 ; Ty = -60 (3-x) KN ; Mfz = 90.2 KNm

Torseur CD:

Nx = 90 KN ; Ty = -60 KN ; Mfz = 90.y

1) RAx = 0 ; RAy = 80 KN ; RDx = 90 KN ; RDy = -60 KN

Torseur AB:

Tx = 0 ; Ny = -80 KN ; Mfz = 0

Torseur BC:

Nx = 0 ; Ty = -60 KN ; Mfz = 90.2 -60 (3-x) KNm

Torseur CD:

Tx = 90 KN ; Ny = -60 KN ; Mfz = 90.y

1) RAx = 0 ; RAy = 80 KN ; RDx = 90 KN ; RDy = -60 KN

Torseur AB:

Tx = 0 ; Ny = 0 ; Mfz = 0

Torseur BC:

Nx = 0 ; Ty = -60 KN ; Mfz = 90.2 -60 (3-x) KNm

Torseur CD:

Tx = 90 KN ; Ny = 0 ; Mfz = 90.y

❌
